VeTek Semiconductor ایک صنعت کار ہے جو UV LED Susceptors میں مہارت رکھتا ہے، اس کے پاس LED EPI susceptors میں تحقیق اور ترقی اور پیداوار کے کئی سالوں کا تجربہ ہے، اور اسے صنعت میں بہت سے صارفین نے تسلیم کیا ہے۔
ایل ای ڈی، یعنی سیمی کنڈکٹر لائٹ ایمیٹنگ ڈایڈڈ، اس کی روشنی کی طبعی نوعیت یہ ہے کہ سیمی کنڈکٹر پی این جنکشن کے متحرک ہونے کے بعد، برقی پوٹینشل کی ڈرائیو کے تحت، سیمی کنڈکٹر مواد میں الیکٹران اور سوراخ مل کر فوٹونز پیدا کرتے ہیں، تاکہ سیمی کنڈکٹر luminescence حاصل کریں. لہذا، epitaxial ٹیکنالوجی LED کی بنیادوں اور بنیادیوں میں سے ایک ہے، اور یہ LED کی برقی اور نظری خصوصیات کے لیے اہم فیصلہ کن عنصر بھی ہے۔
Epitaxy (EPI) ٹکنالوجی سے مراد ایک واحد کرسٹل سبسٹریٹ پر ایک ہی کرسٹل مادے کی نشوونما ہے جس میں سبسٹریٹ کی طرح جالی ترتیب ہے۔ بنیادی اصول: مناسب درجہ حرارت (بنیادی طور پر سیفائر سبسٹریٹ، سی سی سبسٹریٹ اور سی سبسٹریٹ) پر گرم ہونے والے سبسٹریٹ پر، گیسی مادے انڈیم (ان)، گیلیم (گا)، ایلومینیم (ال)، فاسفورس (پی) سطح پر کنٹرول کیے جاتے ہیں۔ ایک مخصوص سنگل کرسٹل فلم کو اگانے کے لیے سبسٹریٹ کا۔ اس وقت، ایل ای ڈی ایپیٹیکسیل شیٹ کی ترقی کی ٹیکنالوجی بنیادی طور پر طریقہ MOCVD (نامیاتی دھات کیمیائی موسمیاتی جمع) کا استعمال کرتا ہے.
GaP اور GaAs عام طور پر سرخ اور پیلے رنگ کے ایل ای ڈی کے لیے استعمال کیے جانے والے سبسٹریٹس ہیں۔ GaP سبسٹریٹس مائع فیز ایپیٹیکسی (LPE) طریقہ میں استعمال ہوتے ہیں، جس کے نتیجے میں طول موج کی وسیع رینج 565-700 nm ہوتی ہے۔ گیس فیز ایپیٹیکسی (VPE) طریقہ کے لیے، GaAsP ایپیٹیکسیل پرتیں اگائی جاتی ہیں، جو 630-650 nm کے درمیان طول موج پیدا کرتی ہیں۔ MOCVD استعمال کرتے وقت، GaAs سبسٹریٹس کو عام طور پر AlInGaP ایپیٹیکسیل ڈھانچے کی نشوونما کے ساتھ لگایا جاتا ہے۔
اس سے GaAs سبسٹریٹس کی روشنی کو جذب کرنے کی خرابیوں پر قابو پانے میں مدد ملتی ہے، حالانکہ یہ جالیوں کی مماثلت کو متعارف کراتا ہے، جس میں InGaP اور AlGaInP ڈھانچے کو بڑھنے کے لیے بفر لیئرز کی ضرورت ہوتی ہے۔
VeTek سیمی کنڈکٹر SiC کوٹنگ، TaC کوٹنگ کے ساتھ LED EPI susceptor فراہم کرتا ہے:
VEECO LED EPI وصول کنندہ
ایل ای ڈی ای پی آئی سسیپٹر میں استعمال ہونے والی TaC کوٹنگ
● GaN سبسٹریٹ: GaN سنگل کرسٹل GaN کی ترقی کے لیے مثالی سبسٹریٹ ہے، کرسٹل کے معیار، چپ کی عمر، چمکیلی کارکردگی، اور موجودہ کثافت کو بہتر بناتا ہے۔ تاہم، اس کی مشکل تیاری اس کے اطلاق کو محدود کرتی ہے۔
سیفائر سبسٹریٹ: نیلم (Al2O3) GaN کی نمو کے لیے سب سے عام سبسٹریٹ ہے، جو اچھی کیمیائی استحکام اور کوئی نظر آنے والی روشنی جذب نہیں کرتا ہے۔ تاہم، اسے پاور چپس کے اعلی کرنٹ آپریشن میں ناکافی تھرمل چالکتا کے ساتھ چیلنجوں کا سامنا ہے۔
● SiC سبسٹریٹ: SiC ایک اور سبسٹریٹ ہے جو GaN نمو کے لیے استعمال ہوتا ہے، جو مارکیٹ شیئر میں دوسرے نمبر پر ہے۔ یہ اچھی کیمیائی استحکام، برقی چالکتا، تھرمل چالکتا، اور کوئی نظر آنے والی روشنی جذب نہیں کرتا ہے۔ تاہم، نیلم کے مقابلے میں اس کی قیمتیں زیادہ ہیں اور معیار کم ہے۔ SiC 380 nm سے کم UV LEDs کے لیے موزوں نہیں ہے۔ SiC کی بہترین برقی اور تھرمل چالکتا نیلم سبسٹریٹس پر پاور قسم کے GaN LEDs میں گرمی کی کھپت کے لیے فلپ چپ بانڈنگ کی ضرورت کو ختم کرتی ہے۔ اوپری اور زیریں الیکٹروڈ کا ڈھانچہ پاور قسم کے GaN LED آلات میں گرمی کی کھپت کے لیے موثر ہے۔
ایل ای ڈی ایپیٹیکسی ریسیور

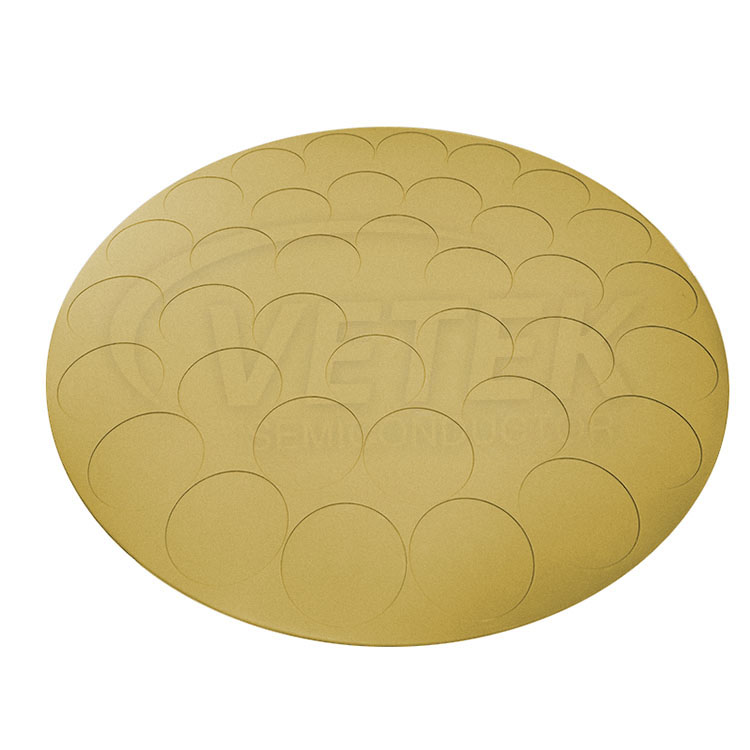

TaC کوٹنگ کے ساتھ MOCVD سسپٹر
ڈیپ الٹرا وائلٹ (DUV) LED ایپیٹیکسی، ڈیپ UV LED یا DUV LED Epitaxy میں، عام طور پر استعمال ہونے والے کیمیائی مواد میں ایلومینیم نائٹرائڈ (AlN)، سلکان کاربائیڈ (SiC)، اور گیلیم نائٹرائڈ (GaN) شامل ہیں۔ یہ مواد اچھی تھرمل چالکتا، برقی موصلیت، اور کرسٹل کوالٹی رکھتے ہیں، جو انہیں ہائی پاور اور اعلی درجہ حرارت والے ماحول میں DUV LED ایپلی کیشنز کے لیے موزوں بناتے ہیں۔ سبسٹریٹ مواد کا انتخاب درخواست کی ضروریات، من گھڑت عمل، اور لاگت کے تحفظات جیسے عوامل پر منحصر ہے۔
SiC لیپت گہری UV ایل ای ڈی سسیپٹر
TaC لیپت گہری UV ایل ای ڈی سسیپٹر
