سی وی ڈی ٹی اے سی تھرڈ جنریشن سیمی کنڈکٹر میں "ہائی ٹمپریچر آرمر" کی کوٹنگ کیوں کر رہا ہے

ایک SiC کرسٹل گروتھ فرنس کے اندر کا ماحول سیمی کنڈکٹر مینوفیکچرنگ میں سب سے کم بخشنے والا ہے: درجہ حرارت 2400 ° C سے زیادہ ہے، ہائیڈروجن اور امونیا کا ارتکاز زیادہ ہے، اور گریفائٹ کے اجزا مسلسل ذرات کو بہانے اور نجاست کو چھوڑنے کے خطرے میں ہیں۔ پروسیس انجینئرز نے طویل عرصے سے ایک ایسے مادی حل کی تلاش کی ہے جو بیک وقت شدید گرمی، جارحانہ کیمسٹری، اور آلودگی کو برداشت کر سکے۔

CVD ٹینٹلم کاربائیڈ (TaC) کوٹنگ خاموشی سے وہ جواب بن گیا ہے — 3880°C کے پگھلنے کے نقطہ کے ساتھ، NH₃ میں صرف 0.2μm/hr اور H₂ میں 0.1μm/hr کی ایچ کی شرح، اور ppb میں ناپا جانے والی ناپاکی کی نازک سطح۔ تاہم، جو چیز اسے واقعی مجبور بناتی ہے، وہی ہے جو پروڈکشن فلور پر ہوتا ہے: مائیکرو پائپ کی خرابی کی کثافت 90% سے زیادہ گر جاتی ہے، کل کرسٹل ناپاکی کا مواد 70% سے زیادہ گر جاتا ہے، اور مزاحمتی صلاحیت 2 سے 3 کے عنصر سے بڑھ جاتی ہے۔
تو TaC کوٹنگ یہ کیسے حاصل کرتی ہے؟ اس کی کارکردگی کے فوائد کہاں سے آتے ہیں؟ حقیقی دنیا کی کونسی ایپلی کیشنز میں یہ سب سے زیادہ قیمت فراہم کرتی ہے؟ اور مارکیٹ کس سمت جا رہی ہے؟ یہ مضمون منظم طریقے سے CVD TaC کوٹنگ کے تکنیکی اصولوں، بنیادی خصوصیات، کلیدی اطلاق کے منظرناموں اور صنعتی رجحانات کو دریافت کرتا ہے۔

1. CVD TaC کوٹنگ کیا ہے؟

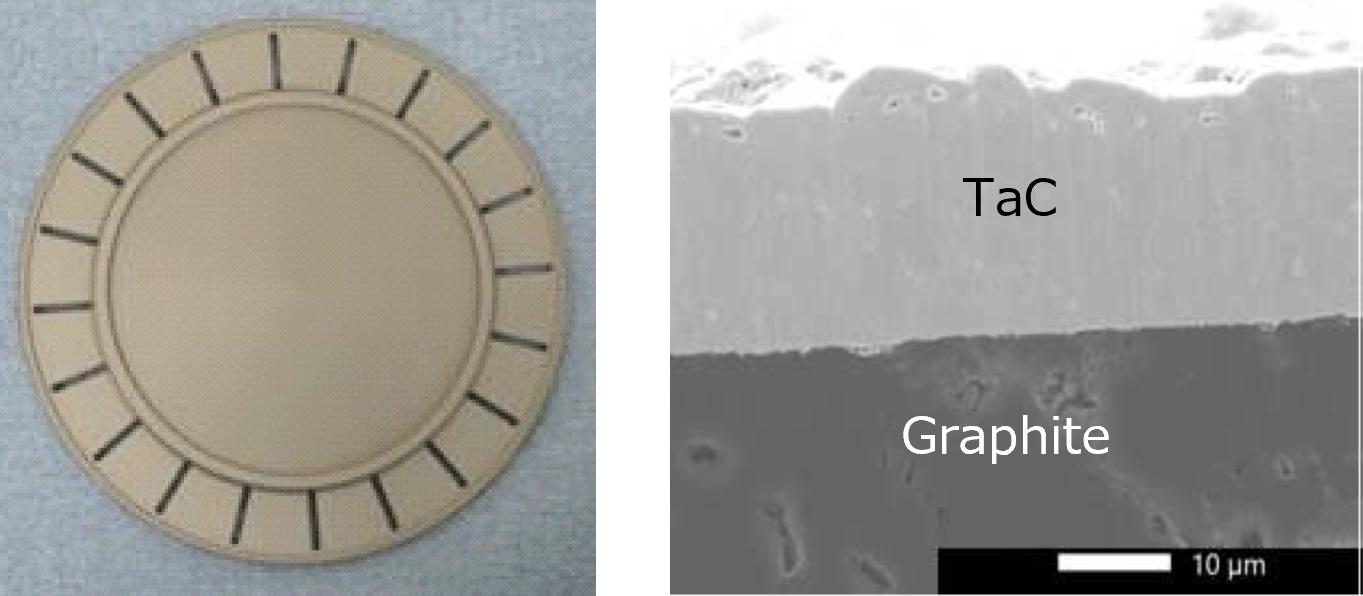

جوہر میں، CVD TaC کوٹنگ ٹینٹلم کاربائیڈ (TaC) کی ایک حفاظتی تہہ ہے — ایک سیرامک ​​کمپاؤنڈ جس کی ایک مخصوص سنہری پیلی شکل ہوتی ہے — جو کیمیائی بخارات کا استعمال کرتے ہوئے اعلیٰ پاکیزہ گریفائٹ سبسٹریٹس پر جمع ہوتی ہے۔ مواد خود ہی خصوصیات کا ایک مجموعہ لاتا ہے جو ایک ساتھ تلاش کرنا مشکل ہے: 3880 ° C کا پگھلنے کا نقطہ، 15-19 GPa کی حد میں سختی، مضبوط کیمیائی جڑت، اور سنکنرن کے خلاف مزاحمت جو جارحانہ عمل کے ماحول میں اچھی طرح سے برقرار رہتی ہے۔

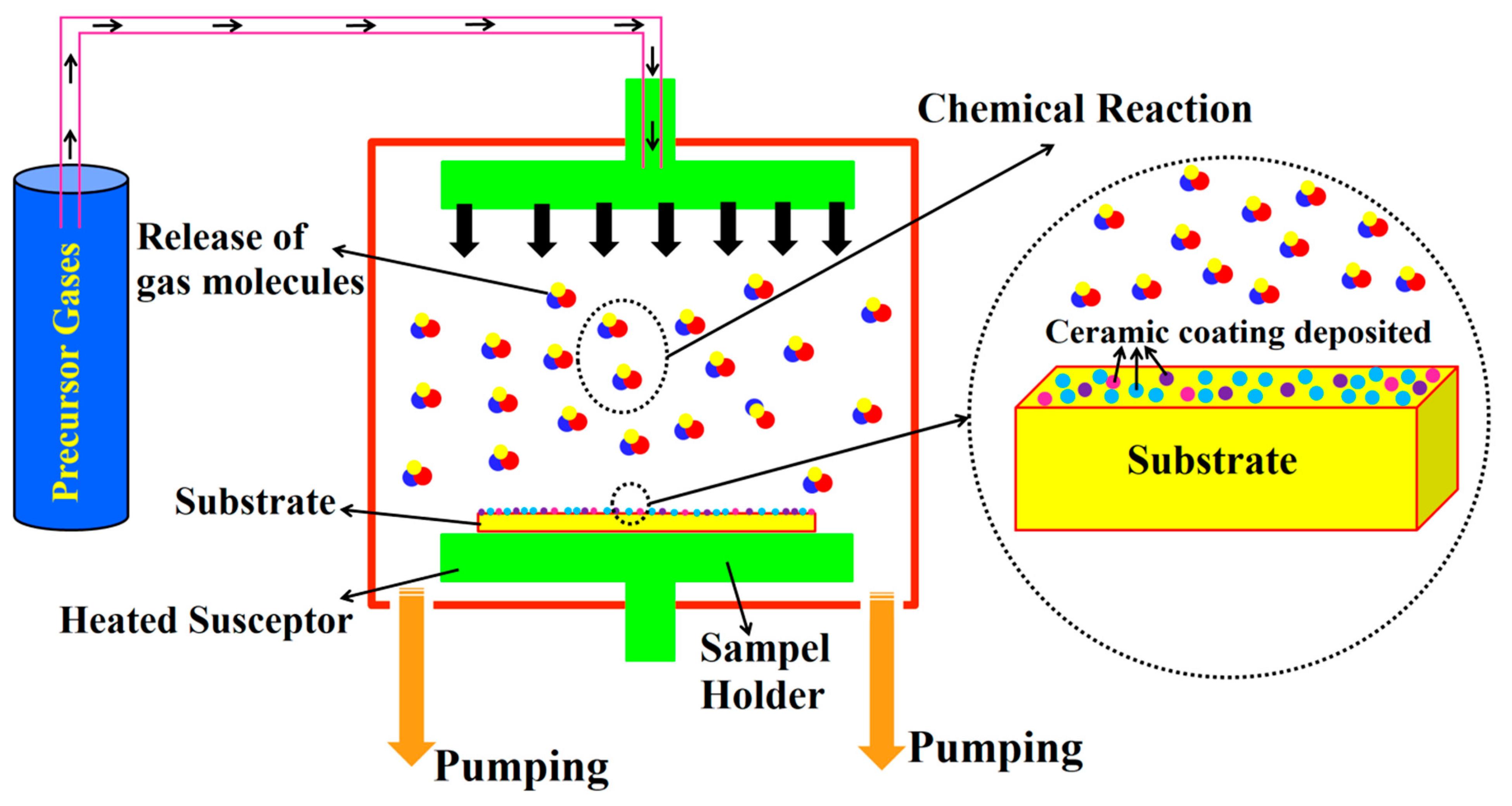

TaC کوٹنگز تیار کرنے کے مختلف طریقوں میں سے، CVD سب سے پختہ راستہ ہے۔ عام نسخہ، جیسا کہ تفصیلی ہے، ٹینٹلم پینٹاکلورائیڈ (TaCl₅) اور پروپیلین (C₃H₆) کے ساتھ ٹینٹلم اور کاربن کے پیش خیمہ کے طور پر شروع ہوتا ہے، جسے آرگن اور ہائیڈروجن کے ذریعے گرم چیمبر میں لے جایا جاتا ہے۔ ایک بار جب بخارات شدہ TaCl₅ گریفائٹ کی سطح پر پہنچ جاتا ہے، تو یہ جذب ہو جاتا ہے اور سڑنے اور دوبارہ ملاپ کے رد عمل کے ایک سلسلے سے گزرتا ہے۔ جو شکلیں بنتی ہیں وہ صرف سطح کی ایک تہہ نہیں ہوتی بلکہ ایک گھنی، اچھی طرح سے چپکی ہوئی کوٹنگ ہوتی ہے جو خاص طور پر زیادہ یکساں اور ساختی طور پر قابل کنٹرول ہوتی ہے جو کہ پگھلے ہوئے نمک یا سول-جیل پروسیسنگ جیسے متبادل طریقوں سے حاصل کیا جا سکتا ہے۔

2. CVD TaC کوٹنگ کے بنیادی کارکردگی کے فوائد

2.1 انتہائی اعلی تھرمل استحکام
CVD TaC کوٹنگ 3880 ° C پر پگھلتی ہے، لہذا یہ ساختی طور پر 2200 ° C سے اوپر بھی ٹھیک رہتی ہے۔ یہ سیمی کنڈکٹر پروسیس جیسے SiC کرسٹل گروتھ اور MOCVD کا مطالبہ کرنے کے لیے موزوں بناتا ہے - وہ جگہیں جہاں چیزیں بہت زیادہ گرم ہونے پر باقاعدہ SiC کوٹنگز انحطاط پذیر ہوتی ہیں۔

2.2 شاندار کیمیائی سنکنرن مزاحمت
یہ کوٹنگ سنکنرن عمل گیسوں جیسے ہائیڈروجن، امونیا، کلورائڈز، اور سلکان بخارات کے خلاف اچھی طرح سے رکھتی ہے۔ SiC کوٹنگز کے مقابلے میں، یہ اعلی درجہ حرارت والے سیمی کنڈکٹر ماحول میں گریفائٹ کے انحطاط اور ذرہ کی آلودگی کو کم کرتا ہے۔ نتیجہ؟ بہتر عمل استحکام اور اعلی ویفر پیداوار۔

2.3 اچھی مکینیکل سختی اور تھرمل جھٹکا مزاحمت
CVD TaC کوٹنگ سخت ہے اور گریفائٹ سبسٹریٹس سے مضبوطی سے جڑی ہوئی ہے، لہذا یہ آہستہ سے پہنتی ہے اور تھرمل جھٹکوں کو اچھی طرح سے ہینڈل کرتی ہے۔ یہ بار بار تیز حرارتی اور ٹھنڈک کے چکر لگا سکتا ہے بغیر پھٹے یا چھیلے۔ اس کا مطلب ہے کہ اجزاء کی طویل زندگی اور تیز تر عمل ریمپ کی شرح۔

2.4 انتہائی اعلیٰ پاکیزگی اور نجاست کو دبانا
TaC کوٹنگ میں ناپاکی کی سطح بہت کم ہے اور یہ ایک ٹھوس پھیلاؤ رکاوٹ کے طور پر کام کرتی ہے - یہ آلودگیوں کو گریفائٹ سبسٹریٹ سے باہر اور ترقی کے ماحول میں منتقل ہونے سے روکتی ہے۔ یہ کرسٹل کے نقائص کو کم کرنے میں مدد کرتا ہے، نجاست کو دور رکھتا ہے، اور SiC کرسٹل کے معیار اور مزاحمت دونوں کو بہتر بناتا ہے۔

3. CVD TaC کوٹنگ کے عام اطلاق کے منظرنامے۔

3.1 SiC سنگل کرسٹل گروتھ (PVT طریقہ)
SiC سنگل کرسٹل کے PVT بڑھنے کے عمل میں، TaC کوٹنگ اہم گریفائٹ اجزاء جیسے کروسیبلز، گائیڈ رِنگز، اور سیڈ کرسٹل ہولڈرز پر لگائی جاتی ہے۔ فین وغیرہ کی تحقیق۔ اس بات کی نشاندہی کرتا ہے کہ TaC کوٹنگ نہ صرف جسمانی تحفظ فراہم کرتی ہے بلکہ اپنی کم اخراج خصوصیات کے ذریعے کرسٹل گروتھ انٹرفیس پر درجہ حرارت کے میلان کو منظم کرتی ہے، ریڈیل درجہ حرارت کی یکسانیت کو بہتر بناتی ہے، SiC سبلیمیشن اسٹوچیومیٹری کو برقرار رکھتی ہے، ناپاکی کی منتقلی کو دباتی ہے، اور توانائی کی کھپت کو کم کرتی ہے۔ Meng et al کی تحقیق۔ جرنل آف کرسٹل گروتھ میں مزید اس بات کی تصدیق کی گئی ہے کہ کرسٹل انگوٹ ایک کروسیبل ڈھانچے کا استعمال کرتے ہوئے جو ٹی اے سی کوٹڈ گریفائٹ ریلے رنگ اور گریفائٹ پیپر کے ساتھ اگایا گیا ہے کرسٹل پرفیکشن اور انٹرفیس کی شکل میں اعلیٰ خصوصیات کو ظاہر کرتا ہے۔ اصل پیمائش سے پتہ چلتا ہے کہ TaC کوٹڈ کروسیبلز کے ساتھ اگائے جانے والے کرسٹل انگوٹ کے قطر کا انحراف ≤2% ہے، اور کرسٹل سطح کی چپٹی (RMS) میں 40% بہتری آئی ہے۔

3.2 GaN/SiC ایپیٹیکسیل گروتھ

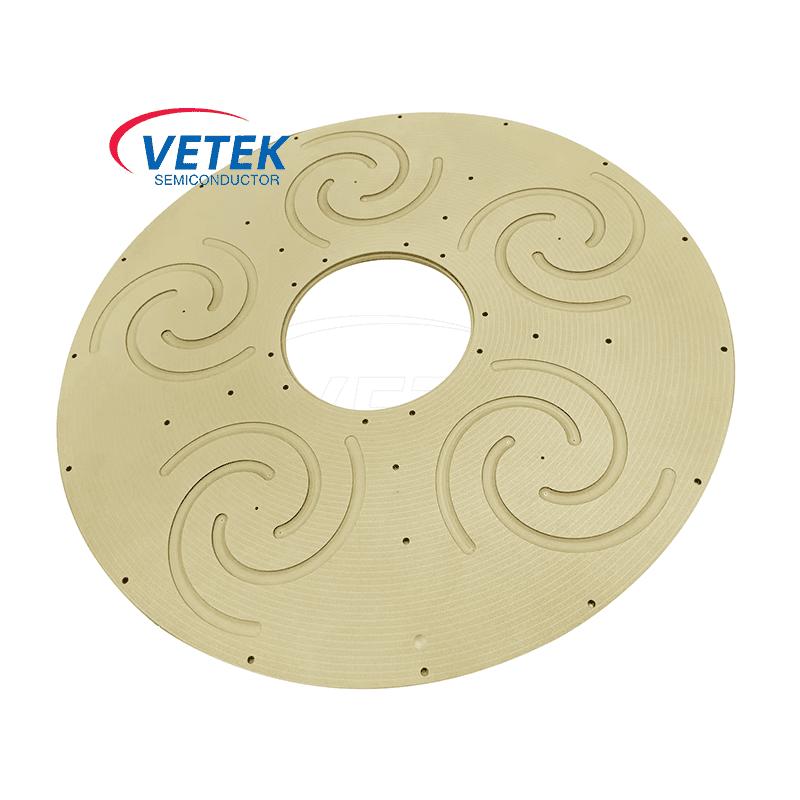

GaN اور SiC epitaxy کے لیے CVD ری ایکشن چیمبرز میں، TaC کوٹنگ بڑے پیمانے پر ویفر کیریئرز، سیٹلائٹ ڈسکس، نوزلز اور سینسر جیسے اجزاء پر لاگو ہوتی ہے۔ ان اجزاء کو اعلی درجہ حرارت اور سنکنرن ماحول میں طویل عرصے تک کام کرنے کی ضرورت ہے، اور TaC کوٹنگ اپنی سروس کی زندگی کو نمایاں طور پر بڑھا سکتی ہے اور عمل کی پیداوار کو بہتر بنا سکتی ہے۔ MOCVD آلات جیسے کہ Aixtron G5 میں، TaC کوٹنگ عمل کے استحکام کو یقینی بنانے کے لیے ایک کلیدی مواد ثابت ہوئی ہے۔

3.3 MOCVD سسٹم ہیٹر

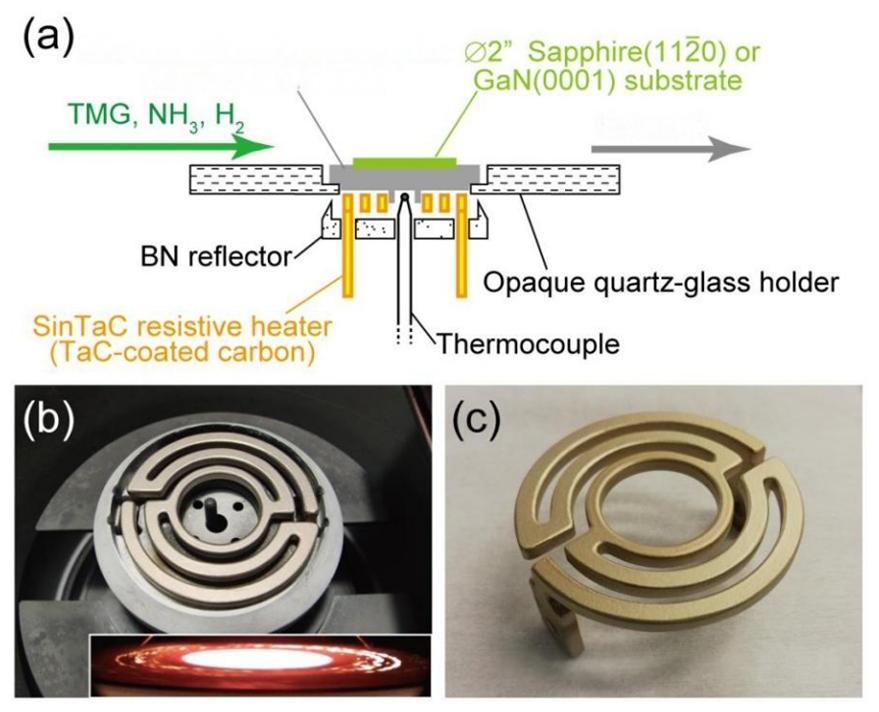

ٹی اے سی لیپت گریفائٹ ہیٹر MOCVD سسٹمز میں کامیابی کے ساتھ لاگو کیے گئے ہیں۔ روایتی pBN-کوٹڈ ہیٹر کے مقابلے میں، TaC ہیٹر بہتر حرارتی کارکردگی اور یکسانیت فراہم کرتے ہیں، بجلی کی کھپت کو کم کرتے ہیں، اور، ان کی کم سطح کے اخراج (0.3) کی وجہ سے، تھرمل فیلڈ کی سالمیت کو بہتر بنانے میں مدد کرتے ہیں۔ Fan et al. کی تحقیق کے مطابق، TaC کوٹنگ کی کم اخراج نہ صرف کرسٹل کی نشوونما کے لیے درجہ حرارت کی یکسانیت کو بہتر بناتی ہے بلکہ GaN epitaxial deposition کے معیار کو بھی بہتر بناتی ہے۔

3.4 اعلی درجہ حرارت والی صنعتی ایپلی کیشنز
سیمی کنڈکٹر فیلڈ کے علاوہ، TaC کوٹنگ کو اعلی درجہ حرارت کے صنعتی اجزاء جیسے مزاحمتی حرارتی عناصر، انجیکشن نوزلز، شیلڈ رِنگس، اور بریزنگ فکسچر کے لیے بھی استعمال کیا جا سکتا ہے، جس سے گرمی کی مزاحمت اور سنکنرن مزاحمت میں اس کے جامع فوائد کا مکمل فائدہ اٹھایا جا سکتا ہے۔

4. CVD TaC بمقابلہ SiC کوٹنگ: کیسے انتخاب کریں؟

سیمی کنڈکٹر انڈسٹری میں، CVD SiC اور CVD TaC گریفائٹ کے اجزاء کے لیے دو سب سے زیادہ حفاظتی کوٹنگز ہیں۔ انتخاب مخصوص عمل کے درجہ حرارت کی ضروریات پر منحصر ہے.

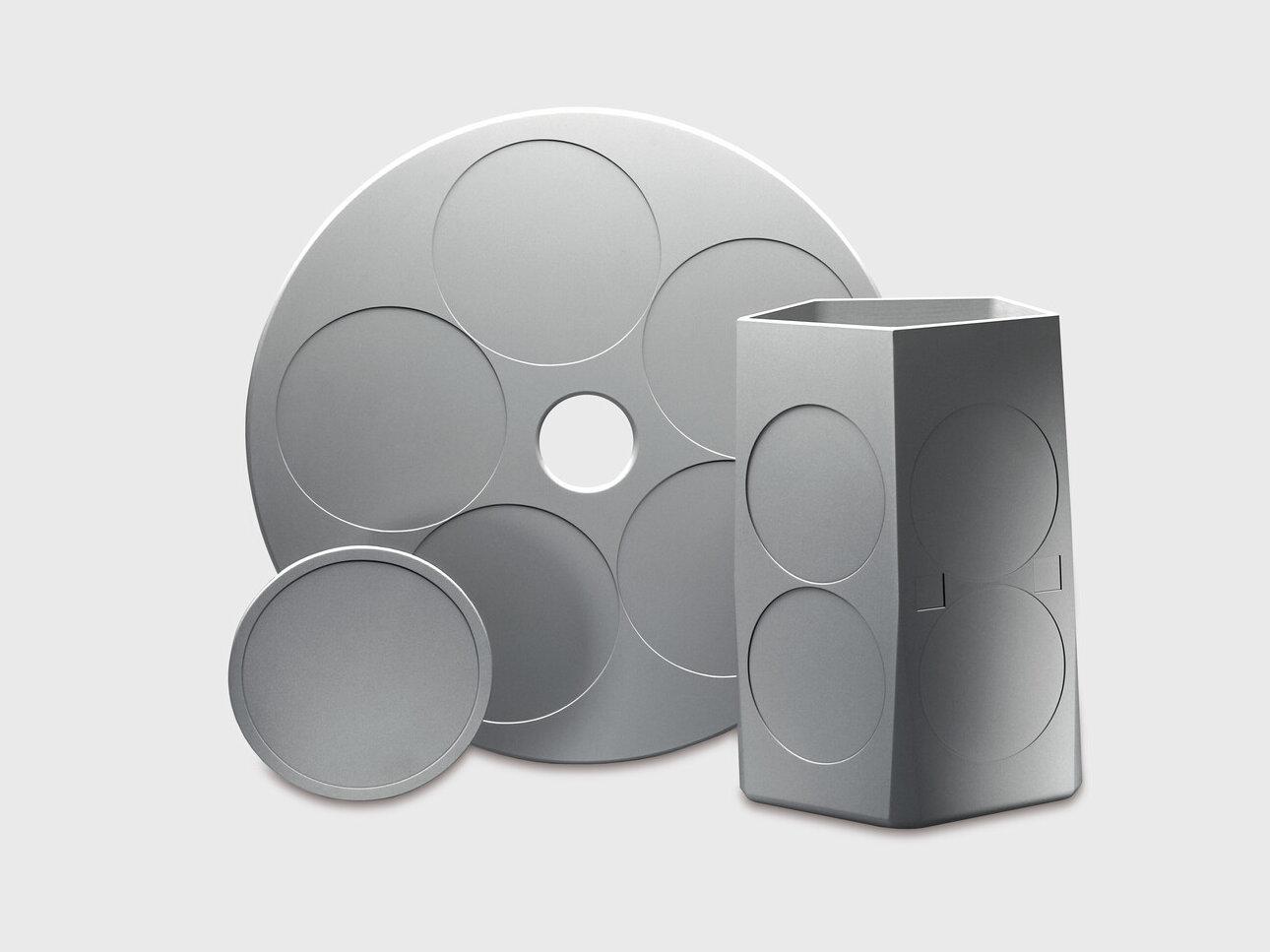

CVD SiC کوٹنگ:تھرمل توسیع کا کم گتانک، اچھی ساختی استحکام، اور 1800 ° C سے کم ماحول میں لاگت کے فوائد، درمیانے درجے سے زیادہ درجہ حرارت کے منظرناموں جیسے کہ LED ایپیٹیکسیل ٹرے اور مونو کرسٹل لائن سلکان ایپیٹیکسیل ٹرے میں بڑے پیمانے پر استعمال ہوتے ہیں۔

CVD TaC کوٹنگ:اعلی تھرمل استحکام (سائی سی کے لیے پگھلنے کا نقطہ 3880 ° C بمقابلہ ~ 2700 ° C)، مضبوط کیمیائی جڑتا، خاص طور پر انتہائی اعلی درجہ حرارت اور 2000 ° C سے زیادہ سنکنرن ماحول کے لیے موزوں ہے، جیسے SiC سنگل کرسٹل گروتھ اور GaN ایپیٹیکسی۔

سیدھے الفاظ میں:جب عمل کا درجہ حرارت 1800 ° C سے زیادہ ہو، خاص طور پر جب سنکنرن گیسیں جیسے ہائیڈروجن اور امونیا شامل ہوں، TaC کوٹنگ بہترین انتخاب ہے۔

5. مارکیٹ کے امکانات اور صنعتی رجحانات

SiC سنگل کرسٹل گروتھ اور ایپیٹیکسی کی تیزی سے توسیع TaC کوٹنگز کی مانگ کو تیزی سے اوپر کی طرف کھینچ رہی ہے۔ دو حالیہ مارکیٹ اسٹڈیز ایک مارکیٹ کی طرف اشارہ کرتے ہیں جو بڑے پیمانے پر بڑھنے کے دہانے پر ہے۔ QYResearch، اپنے گلوبل TaC کوٹنگ مارکیٹ آؤٹ لک میں، گہرائی سے تجزیہ اور 2031 تک کی پیشن گوئی، 2024 کی عالمی ٹینٹلم کاربائیڈ کوٹنگ مارکیٹ کا تخمینہ لگ بھگ USD 45 ملین ہے اور پروجیکٹ کرتا ہے کہ یہ 2031 تک USD 142 ملین تک پہنچ جائے گا - 17.9% کی مرکب سالانہ ترقی کی شرح۔ گلوبل انفارمیشن ریسرچ کے اعداد و شمار اسی رینج میں آتے ہیں، 2024 کی مارکیٹ کا تخمینہ تقریباً 47 ملین امریکی ڈالر ہے اور 2031 تک 143 ملین امریکی ڈالر تک پہنچنے کی پیش گوئی کی گئی ہے، جو کہ 17.5% کے CAGR پر کام کرتی ہے۔ ان پیشین گوئیوں کے درمیان مستقل مزاجی سے یہ اعتماد ملتا ہے کہ TaC کوٹنگ ایک مستقل ترقی کے مرحلے میں داخل ہو رہی ہے۔

جہاں تک اس مارکیٹ کو کون سپلائی کر رہا ہے، یہ کافی حد تک سب سے اوپر ہے۔ مومینٹیو ٹیکنالوجیز، ٹوکائی کاربن، اور ٹویو تانسو مل کر عالمی آمدنی کا تقریباً 76% حصہ بناتے ہیں [10]۔ جغرافیائی طور پر، شمالی امریکہ تقریباً 45% مارکیٹ کے ساتھ آگے ہے، جبکہ ایشیا پیسیفک تقریباً 41% کے ساتھ پیچھے ہے۔ تاہم، یہ علاقائی توازن بدلنا شروع ہو رہا ہے۔ چینی مینوفیکچررز اس خلا کو ختم کرنے کے لیے بہت زیادہ سرمایہ کاری کر رہے ہیں، اور VeTek سیمی کنڈکٹر ایک اہم معاملہ ہے: کمپنی کی CVD TaC کوٹنگ کی صلاحیت اب 750 ملی میٹر قطر تک بڑے اجزاء تک پھیلی ہوئی ہے، اور اسے اس پیمانے پر پرزوں کو سنبھالنے کے قابل بہت کم گھریلو کھلاڑیوں میں شامل کر دیا ہے۔

آگے دیکھتے ہوئے، 8 انچ کے SiC سبسٹریٹس میں منتقل ہونا تھرمل فیلڈ کی یکسانیت اور پیداواری آلات میں کوٹنگ کی وشوسنییتا کے لیے ایک اعلیٰ بار قائم کر رہا ہے۔ صرف یہی رجحان آنے والے برسوں تک ویفر مینوفیکچرنگ میں ایک اسٹریٹجک مواد کے طور پر TaC کوٹنگ کے کردار کو مستحکم کرنے کا امکان ہے۔

6. VeTek سیمی کنڈکٹر کی TaC کوٹنگ ٹیکنالوجی

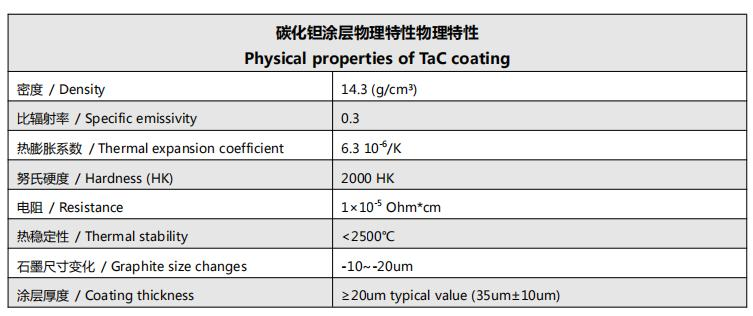

ڈیٹا ماخذ: VeTek Semiconductor مصنوعات کی تکنیکی تفصیلات

VeTek کی CVD TaC کوٹنگ میں درجہ حرارت کا اچھا استحکام، انتہائی اعلیٰ پاکیزگی، H₂/NH₃/SiH₄/Si سنکنرن کے خلاف مزاحمت، مضبوط تھرمل جھٹکا مزاحمت، گریفائٹ سبسٹریٹس سے زیادہ چپکنے، اور یکساں کوٹنگ کوریج کی خصوصیات ہیں۔ یہ بنیادی اجزاء پر لاگو کیا جا سکتا ہے جیسے انڈکشن ہیٹنگ سسیپٹرز، مزاحمتی حرارتی عناصر، اور تھرمل شیلڈنگ حصوں۔ کمپنی کے پاس گریفائٹ، سیرامک، یا ریفریکٹری میٹل سبسٹریٹ پرزے تیار کرنے کے لیے جدید مشینی صلاحیتیں ہیں، اور SiC یا TaC سیرامک ​​کوٹنگز کی ون اسٹاپ ان ہاؤس پروسیسنگ کے ساتھ ساتھ گاہک کے فراہم کردہ حصوں کے لیے کوٹنگ کی خدمات فراہم کرتی ہے۔

7. نتیجہ

جیسے جیسے تیسری نسل کی سیمی کنڈکٹر صنعت بڑے سائز (8 انچ)، زیادہ بجلی کی کثافت، اور کم لاگت کی طرف تیز ہوتی ہے، مینوفیکچرنگ کے عمل میں مادی کارکردگی کے مطالبات تیزی سے سخت ہوتے جا رہے ہیں۔ اپنے انتہائی اونچے پگھلنے کے نقطہ، شاندار کیمیائی جڑت، اور بہترین مکینیکل خصوصیات کے ساتھ، CVD TaC کوٹنگ 2000°C سے زیادہ درجہ حرارت کے سیمی کنڈکٹر کے عمل کے لیے "سونے کا معیار" بن رہی ہے۔ SiC سنگل کرسٹل گروتھ سے لے کر GaN epitaxy تک، MOCVD ہیٹر سے لے کر ویفر کیریئرز تک، TaC کوٹنگ سیمی کنڈکٹر مینوفیکچرنگ کے لیے ایک ناگزیر مادی بنیاد فراہم کرتی ہے۔

VeTek Semiconductor مسلسل R&D سرمایہ کاری اور تکنیکی تکرار کے ذریعے عالمی صارفین کو اعلیٰ معیار کی CVD TaC کوٹنگ مصنوعات اور اپنی مرضی کے مطابق حل فراہم کرنے کے لیے پرعزم ہے۔ اگر آپ کو تفصیلی تکنیکی ڈیٹا، SEM کراس سیکشن تجزیہ، یا اپنی مرضی کے مطابق ڈرائنگ کی تشخیص کی ضرورت ہے، تو براہ کرم ہم سے بلا جھجھک رابطہ کریں۔

حوالہ جات

[1] سن، جے، ژانگ، کیو، اور لی، ایکس (2021)۔کاربن مواد پر ٹینٹلم کاربائیڈ کوٹنگز پر تحقیقی پیشرفت۔ مادی سائنس میں پیشرفت۔(سائنس ڈائریکٹ پر دستیاب)

[2] کم، ڈی وائی، وغیرہ۔ (2016)۔TaCl₅-C₃H₆-Ar-H₂ سسٹم سے ٹینٹلم کاربائیڈ کا کیمیائی بخارات کا ذخیرہ۔ جرنل آف دی کورین سیرامک ​​سوسائٹی، 53(6)، 597-603۔

[3] Ma, Q., Hu, R., Liu, X., Yang, S., Lu, X., Liu, D., … Gao, P. (2026)۔مختلف سخت حالات میں گریفائٹ پر مبنی TaC کوٹنگز کے مائیکرو اسٹرکچر اور مکینیکل خصوصیات کے ارتقاء پر مطالعہ کریں۔ مرکبات اور مرکبات کا جرنل، 1061. doi:10.1016/j.jallcom.2026.187440

[4] فین، ڈبلیو، کیو، ایچ، چانگ، ایس آئی، وغیرہ۔ (2019)۔SiC PVT پروسیس کنٹرول اور کرسٹل کوالٹی پر TaC کوٹنگ کے اثرات پر تحقیق۔ مشترکہ تحقیق کے اعداد و شمار،ڈونگ ایوئی یونیورسٹی، جنوبی کوریا۔

[5] مینگ، جے، وغیرہ۔ (2022)۔بڑے سائز کے SiC سنگل کرسٹل کی نشوونما کے لیے کروسیبل ڈھانچے کو بہتر بنا کر ترقی کے معیار کو کنٹرول کریں۔ جرنل آف کرسٹل گروتھ،600, 126929. doi:10.1016/j.jcrysgro.2022.126929

[6] QYResearch. (2025)۔گلوبل ٹی اے سی کوٹنگ مارکیٹ آؤٹ لک، گہرائی سے تجزیہ اور 2031 تک کی پیشن گوئی۔
