Aixtron G10 اجزاء: اعلی کارکردگی SiC Epitaxy کے کلیدی حصے

Silicon Carbide (SiC) ٹیکنالوجی بڑے ویفرز اور زیادہ پیداوار کی طرف بڑھ رہی ہے۔ اس کا مطلب ہے کہ Aixtron G10 پلیٹ فارم جیسے ایڈوانس ایپیٹکسی سسٹم تیسری نسل کے سیمی کنڈکٹر مینوفیکچرنگ میں زیادہ سے زیادہ اہم ہوتے جا رہے ہیں۔

پرانے ری ایکٹرز کے مقابلے، Aixtron G10 سسٹمز کو تھرمل فیلڈز، گیس کے بہاؤ کے استحکام، ذرات کی آلودگی، اور پرزے کتنے عرصے تک چلتے ہیں پر سخت کنٹرول کی ضرورت ہے۔ ہر اندرونی ری ایکٹر کے اجزاء کا براہ راست اثر epitaxial ترقی کے معیار، ویفر کی یکسانیت، اور پیداوار کے استحکام پر پڑتا ہے۔

یہ مضمون آپ کو SiC ایپیٹیکسی سسٹمز میں استعمال ہونے والے اہم Aixtron G10 اجزاء کے بارے میں بتاتا ہے۔ ہم اس بات کی وضاحت کریں گے کہ وہ کیا کرتے ہیں، انہیں کون سے مواد کی ضرورت ہوتی ہے، اور وہ اعلی درجہ حرارت کے سیمی کنڈکٹر پروسیسنگ میں کیوں اہمیت رکھتے ہیں۔

ایکسٹرون جی 10 اجزاء کیا ہیں؟

ایکسٹرون جی 10 اجزاء SiC epitaxy چیمبر کے اندر بیٹھے اہم اندرونی ری ایکٹر کے حصے ہیں۔ ایک ساتھ، یہ تھرمل حالات کو مستحکم رکھنے، گیس کی تقسیم کو بہتر بنانے، ویفر کی گردش کو سپورٹ کرنے، اور اعلی درجہ حرارت کے اپیٹیکسیل نمو کے دوران آلودگی کو کم کرنے میں مدد کرتے ہیں۔

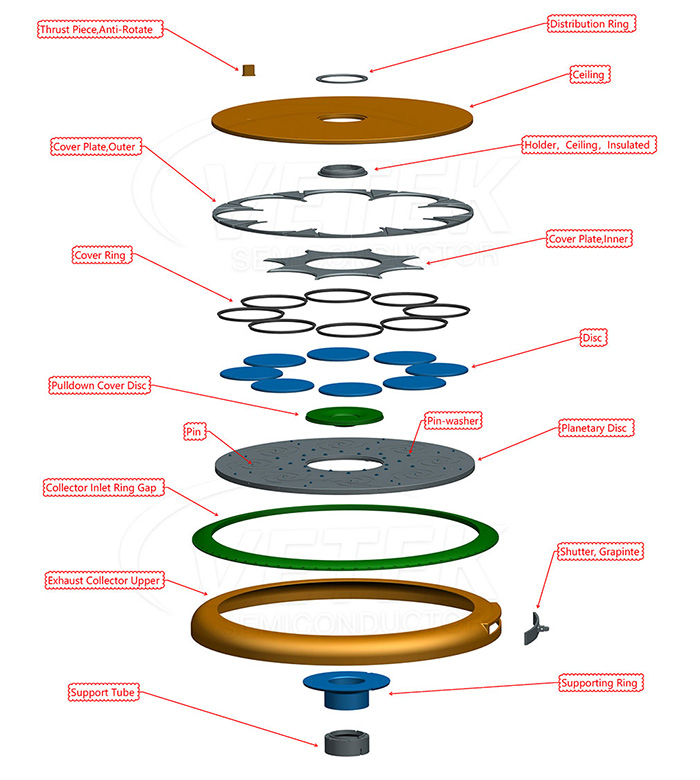

عام پرزے جو آپ کو Aixtron G10 ری ایکٹر میں ملیں گے ان میں شامل ہیں:

• چھت
• تقسیم کی انگوٹی
• کور کی انگوٹھی
• کور پلیٹیں۔
• پلینٹری ڈسک
• پل ڈاؤن کور ڈسک
• ایگزاسٹ کلیکٹر
• سپورٹنگ انگوٹی
• سپورٹ ٹیوب
• گریفائٹ شٹر
• پن اور پن واشر اسمبلیاں

ان میں سے زیادہ تر حصے 1500 ° C سے زیادہ درجہ حرارت پر مسلسل چلتے ہیں جبکہ سائلین اور ہائیڈرو کاربن جیسی سنکنرن گیسوں کے سامنے آتے ہیں۔ لہذا مادی کارکردگی بالکل اہم ہے۔

ایکسٹرون جی 10 ری ایکٹر کے اندر کلیدی فنکشنل ایریاز

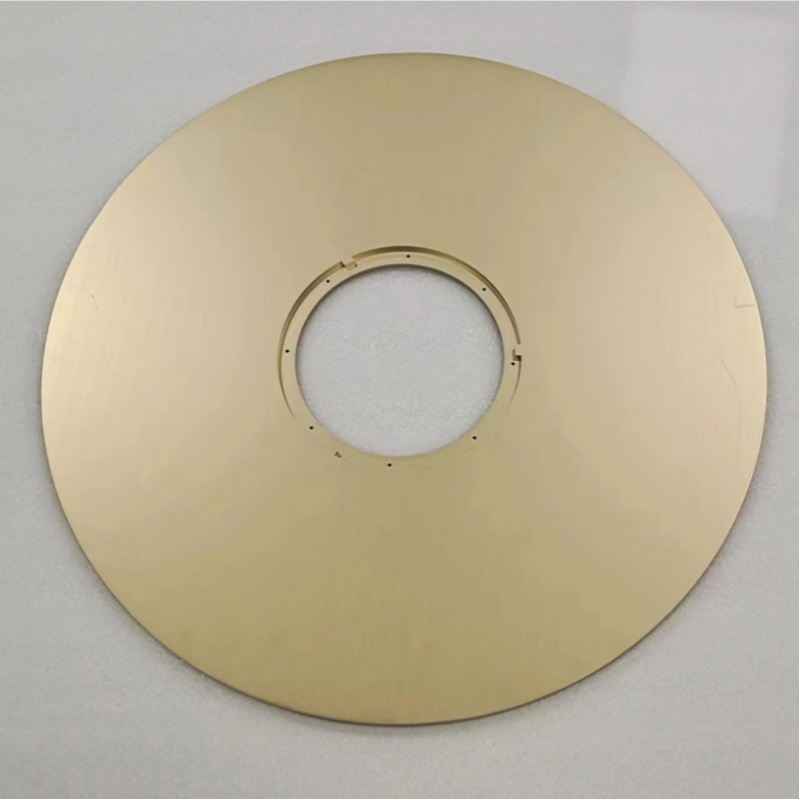

1. چھت کے اجزاء

چھت ری ایکٹر کے تھرمل فیلڈ کا ایک بڑا حصہ ہے۔ یہ چیمبر کے درجہ حرارت کو مستحکم رکھنے میں مدد کرتا ہے، گیس کے بہاؤ کی رہنمائی کرتا ہے، اور اوپری ری ایکٹر کے ڈھانچے کو براہ راست گرمی سے بچاتا ہے۔

اچھی چھت کے اجزاء کی ضرورت ہے:

• ٹھوس تھرمل استحکام
• کم ذرہ پیدا کرنا
• سنکنرن کے خلاف مضبوط مزاحمت
• یکساں کوٹنگ کا معیار
• طویل مدتی جہتی استحکام

CVD SiC لیپت گریفائٹ یہاں ایک عام انتخاب ہے کیونکہ یہ آپ کو گریفائٹ کی تھرمل چالکتا اور سلکان کاربائیڈ کی کیمیائی مزاحمت فراہم کرتا ہے۔

2. تقسیم کی انگوٹی

ڈسٹری بیوشن رنگ چیمبر کے اندر گیس کے بہاؤ کو کنٹرول اور ہدایت کرتا ہے۔ گیس کی تقسیم کا یونیفارم حاصل کرنا تمام ویفرز میں مسلسل ایپیٹیکسیل پرت کی موٹائی حاصل کرنے کے لیے ضروری ہے۔

اگر گیس کے بہاؤ کو اچھی طرح سے کنٹرول نہیں کیا جاتا ہے، تو آپ اس میں چلا سکتے ہیں:

• موٹائی کا تغیر
• ڈوپنگ میں تضادات
• سطحی نقائص
• ویفر کی کم پیداوار

اس لیے اس حصے کے لیے اعلیٰ مشینی درستگی اور یکساں کوٹنگ بہت اہم ہے۔

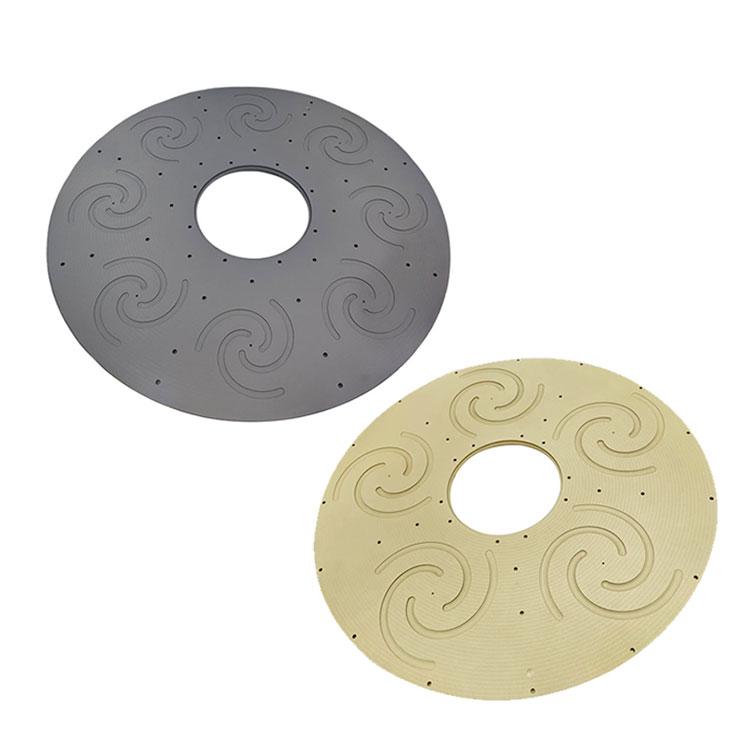

3. پلانیٹری ڈسک سسٹم

پلینٹری ڈسک وہ ہے جو ایپیٹیکسیل نمو کے دوران ویفرز کو گھماتا ہے۔ ہموار گردش درجہ حرارت کی یکسانیت کو بہتر بناتی ہے اور اس بات کو یقینی بناتی ہے کہ تمام ویفرز کو یکساں گیس کی نمائش ملے۔

بڑے سائز کے SiC ویفر کی پیداوار کے لیے، سیاروں کے نظام کو برقرار رکھنے کی ضرورت ہے:

• اچھا چپٹا پن
• کم تھرمل اخترتی
• اعلی ساختی طاقت
• بار بار حرارتی اور کولنگ کے ذریعے مستحکم آپریشن

خود ڈسک عام طور پر اعلیٰ پاکیزگی والے گریفائٹ سے ایک اعلی درجے کی CVD SiC کوٹنگ کے ساتھ بنائی جاتی ہے۔

4. کور کے حلقے اور کور پلیٹس

کور رِنگز اور کور پلیٹس ری ایکٹر کے مخصوص علاقوں کی حفاظت کرتے ہیں اور تھرمل فیلڈ کو مستحکم کرنے میں مدد کرتے ہیں۔

یہ حصے مدد کرتے ہیں:

• ناپسندیدہ جمع کو کم کریں۔
• ذرات کی آلودگی کو کم سے کم کریں۔
• گریفائٹ ڈھانچے کی حفاظت کریں۔
• چیمبر کی زندگی میں توسیع کریں۔

چونکہ وہ بہت زیادہ تھرمل سائیکلنگ سے گزرتے ہیں، اس لیے مضبوط کوٹنگ کا چپکنا ضروری ہے۔

5. ایگزاسٹ کلیکٹر سسٹم

ایگزاسٹ کلیکٹر ایگزاسٹ گیس کے بہاؤ کا انتظام کرتا ہے اور چیمبر پریشر کو مستحکم رکھنے میں مدد کرتا ہے۔

مستحکم اخراج بہاؤ کی طرف جاتا ہے:

• بہتر عمل کی تکرار کی اہلیت
• ایک صاف ستھرا چیمبر ماحول
• کم ذرہ جمع ہونا
• دیکھ بھال کے درمیان طویل وقفے

اعلی درجے کی SiC ایپیٹیکسی سسٹمز میں، ایگزاسٹ سے متعلقہ حصوں کو بھی جارحانہ کیمیکلز اور تھرمل تناؤ کا مقابلہ کرنے کی ضرورت ہوتی ہے۔

SiC Epitaxy میں مواد کا انتخاب کیوں اہم ہے؟

SiC epitaxy ایک مشکل ماحول ہے۔ روایتی مواد اکثر مسائل کا شکار ہوتے ہیں جیسے:

• کوٹنگ کا چھیلنا
• گریفائٹ کا کٹاؤ
• تھرمل کریکنگ
• ذرہ پیدا کرنا
• مختصر سروس کی زندگی

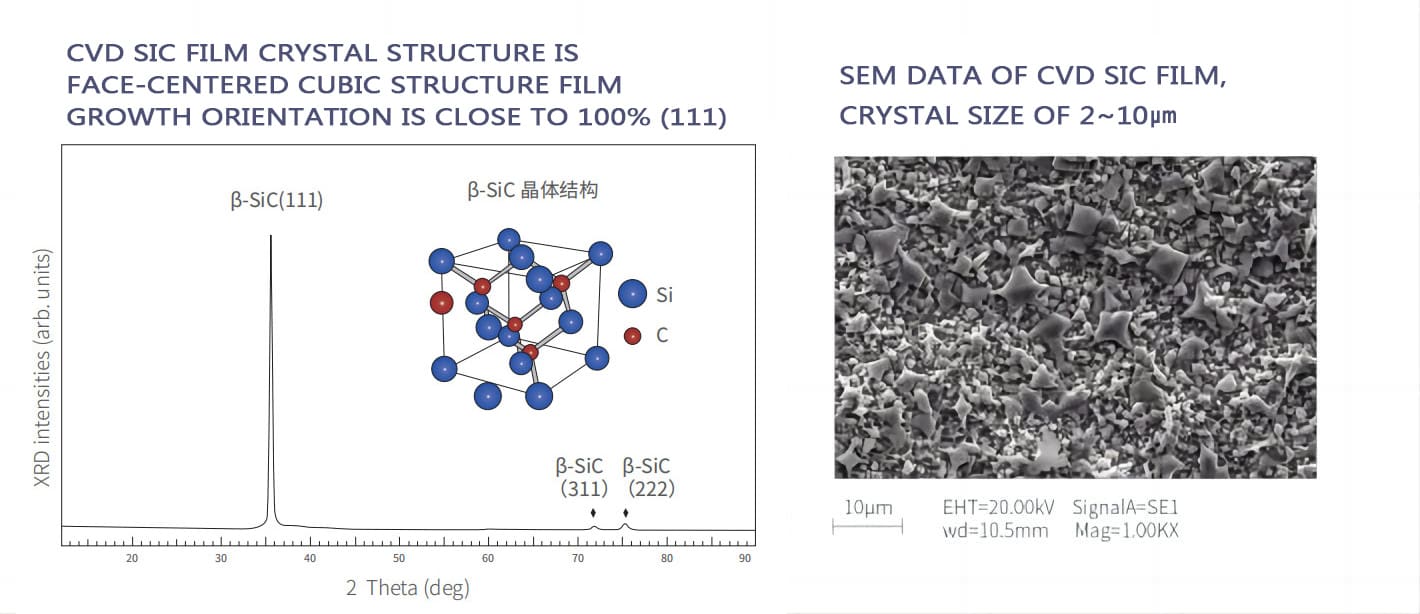

ان مسائل کو حل کرنے کے لیے، جدید سیمی کنڈکٹر ری ایکٹر CVD SiC Coated Graphite کی طرف رجوع کر رہے ہیں۔ CVD SiC کوٹنگ آپ کو دیتی ہے:

• بہترین کیمیائی مزاحمت
• اعلی پاکیزگی
• عظیم تھرمل جھٹکا مزاحمت
• کم آلودگی کا خطرہ
• طویل آپریٹنگ زندگی

ابھی، یہ اعلیٰ درجے کے SiC ایپیٹیکسی ری ایکٹر کے پرزوں کے لیے سب سے زیادہ استعمال ہونے والے مواد میں سے ایک ہے۔

ٹی اے سی (ٹینٹلم کاربائیڈ) کوٹنگ انتہائی اعلی درجہ حرارت کی ایپلی کیشنز کے لیے اگلے مرحلے کے طور پر ابھر رہا ہے۔ روایتی SiC کوٹنگز کے مقابلے، TaC کوٹنگز پیش کرتے ہیں:

• بہتر اعلی درجہ حرارت استحکام
• مضبوط سنکنرن مزاحمت
• ذرہ پیدا کرنے کا کم خطرہ
• 2000 ° C سے اوپر مستحکم آپریشن

TaC کوٹنگز مستقبل کے پلیٹ فارمز کے لیے خاص طور پر امید افزا نظر آتی ہیں جو بڑے ویفرز اور زیادہ درجہ حرارت کا استعمال کرتے ہیں۔

ایکسٹرون جی 10 اجزاء کے لیے مینوفیکچرنگ چیلنجز

اعلیٰ معیار کے Aixtron G10 اجزاء بنانے میں جدید ترین مینوفیکچرنگ صلاحیتوں کی ضرورت ہوتی ہے، بشمول:

• اعلی طہارت گریفائٹ طہارت
• صحت سے متعلق CNC مشینی
• سیمی کنڈکٹر گریڈ کوٹنگ ماحول
• یکساں سی وی ڈی کوٹنگ ٹیکنالوجی
• بڑے سائز کے اجزاء کی پروسیسنگ
• سخت طہارت اور جہتی کنٹرول

یہاں تک کہ طول و عرض یا کوٹنگ کی یکسانیت میں تھوڑا سا انحراف بھی ری ایکٹر کے استحکام اور اپیٹیکسیل کارکردگی کو متاثر کر سکتا ہے۔

ایکسٹرون جی 10 اجزاء کے لیے VeTek سیمی کنڈکٹر کی صلاحیت

VeTek سیمی کنڈکٹر اعلی درجے کی ایپیٹیکسی ایپلی کیشنز کے لیے سیمی کنڈکٹر گریڈ گریفائٹ اور کوٹنگ ٹیکنالوجیز میں مہارت رکھتا ہے۔

ہم اس کے ساتھ ہم آہنگ حسب ضرورت اجزاء پیش کرتے ہیں:

• ایکسٹرون جی 10
• Aixtron G5
• ایس سی ایپیٹیکسی سسٹم
• MOCVD ری ایکٹر

ہماری مصنوعات کی رینج میں شامل ہیں:

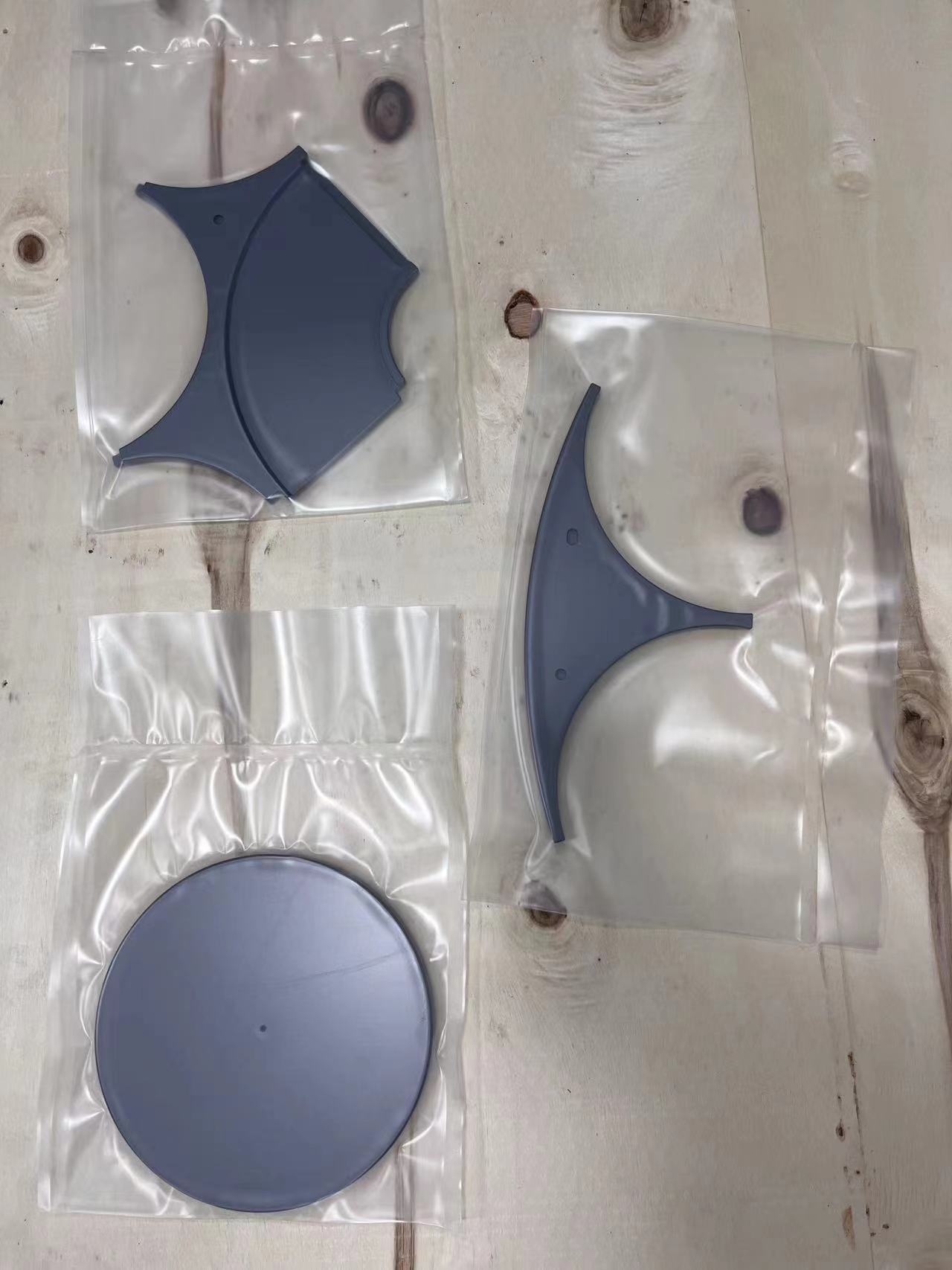

• CVD SiC لیپت گریفائٹ اجزاء

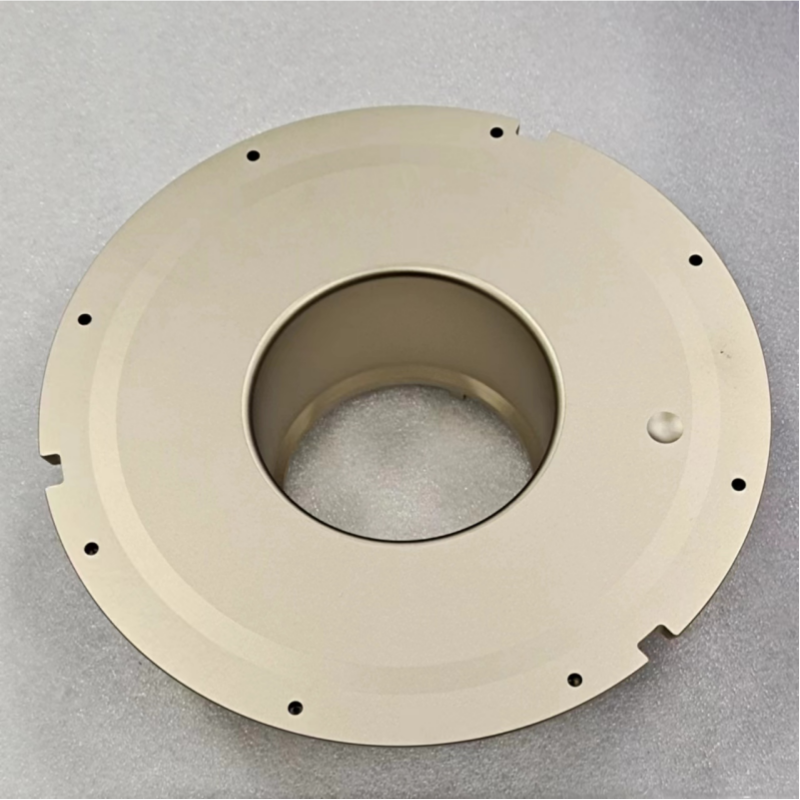

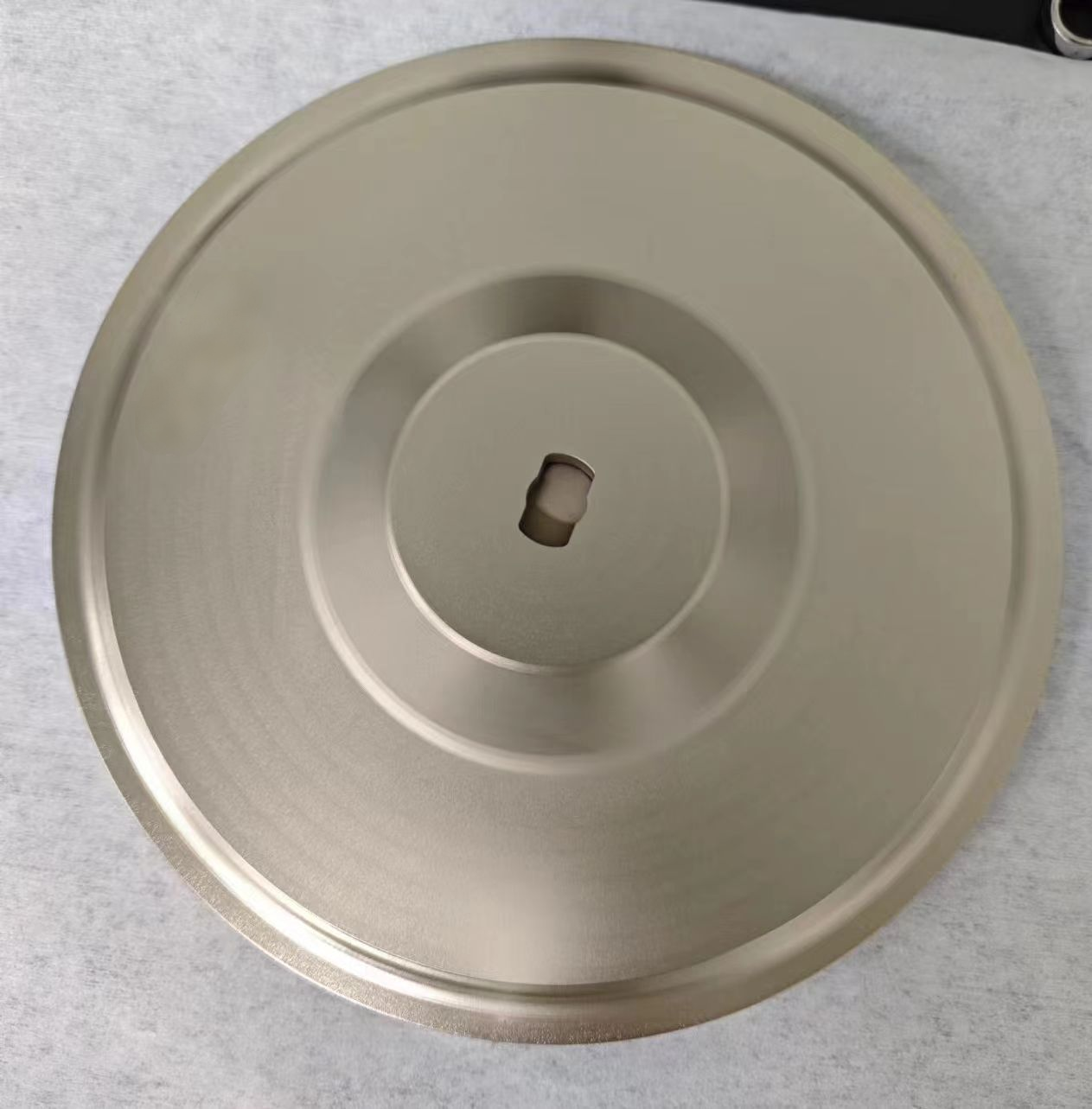

• ٹی اے سی کوٹنگ کے اجزاء
• سیاروں کی ڈسکس
• چھت کے اجزاء
• کور کی انگوٹھیاں
• گریفائٹ تھرمل فیلڈ کے حصے
• ٹھوس SiC اجزاء

یہ مصنوعات بڑے پیمانے پر SiC ایپیٹیکسی، ایل ای ڈی ایپیٹیکسی، اور جدید سیمی کنڈکٹر تھرمل فیلڈ سسٹمز میں استعمال ہوتی ہیں۔

نتیجہ

جیسا کہ SiC سیمی کنڈکٹر مینوفیکچرنگ بڑے ویفرز اور اعلی پیداواری کارکردگی کی طرف دھکیل رہی ہے، Aixtron G10 اجزاء ری ایکٹر کے استحکام اور epitaxial معیار کے لیے زیادہ سے زیادہ اہم ہوتے جا رہے ہیں۔

چھت کے ڈھانچے اور سیاروں کی ڈسک سے لے کر گیس کی تقسیم اور اخراج کے نظام تک، ہر جزو تھرمل مینجمنٹ، آلودگی پر قابو پانے، اور ویفر کی مستقل مزاجی کو براہ راست متاثر کرتا ہے۔

اعلی پیوریٹی گریفائٹ مواد، جدید CVD SiC کوٹنگ ٹیکنالوجی، اور اگلی نسل کی TaC کوٹنگز کو ملا کر، جدید ری ایکٹر کے پرزے مستقبل کی سیمی کنڈکٹر انڈسٹری کے لیے SiC ایپیٹیکسی کی پیداوار کو مزید مستحکم اور موثر بنانے میں مدد کر رہے ہیں۔
