کس طرح TaC کوٹنگ PVT ایپلی کیشنز میں SiC کرسٹل گروتھ کو بڑھاتی ہے۔

کس طرح TaC کوٹنگ PVT ایپلی کیشنز میں SiC کرسٹل گروتھ کو بڑھاتی ہے۔

سلیکون کاربائیڈ (SiC) اب الیکٹرک گاڑیوں کی پاور ٹرینوں، قابل تجدید توانائی کے کنورٹرز، اور ہائی فریکوئنسی پاور ماڈیولز میں نظر آنے والی زیادہ تر پیشرفت کو کم کرتا ہے۔ مینوفیکچرنگ اکنامکس اور ڈیوائس کی کارکردگی دونوں کا انحصار SiC کرسٹل کے طول و عرض کو بڑھانے، بیچ کی پیداوار کو بڑھانے، اور خراب آبادی کو دبانے پر ہے۔ ان اہداف کو پورا کرنے کے لیے باریک ٹیونڈ پراسیس ریسیپیز سے زیادہ کا تقاضا ہے۔ تھرمل فیلڈ میٹریل کی سالمیت اور لمبی عمر یکساں طور پر فیصلہ کن بن جاتی ہے، خاص طور پر فزیکل ویپر ٹرانسپورٹ (PVT) بھٹیوں کے اندر جارحانہ حالات کے پیش نظر۔

گریفائٹ حصوں کے لیے سطحی انجینئرنگ کے اختیارات میں، ٹینٹلم کاربائیڈ (TaC) کے کیمیائی بخارات جمع (CVD) نے قابل پیمائش کرشن حاصل کیا ہے۔ یہ کوٹنگ صرف سبسٹریٹ کو نہیں بچاتی ہے۔ یہ فعال طور پر سطح کی کیمسٹری اور اجزاء کے تھرمل ردعمل میں ترمیم کرتا ہے جو سخت ترین سروس دیکھتے ہیں۔

PVT فرنس کے اندر TaC کوٹنگ کیا کرتی ہے！

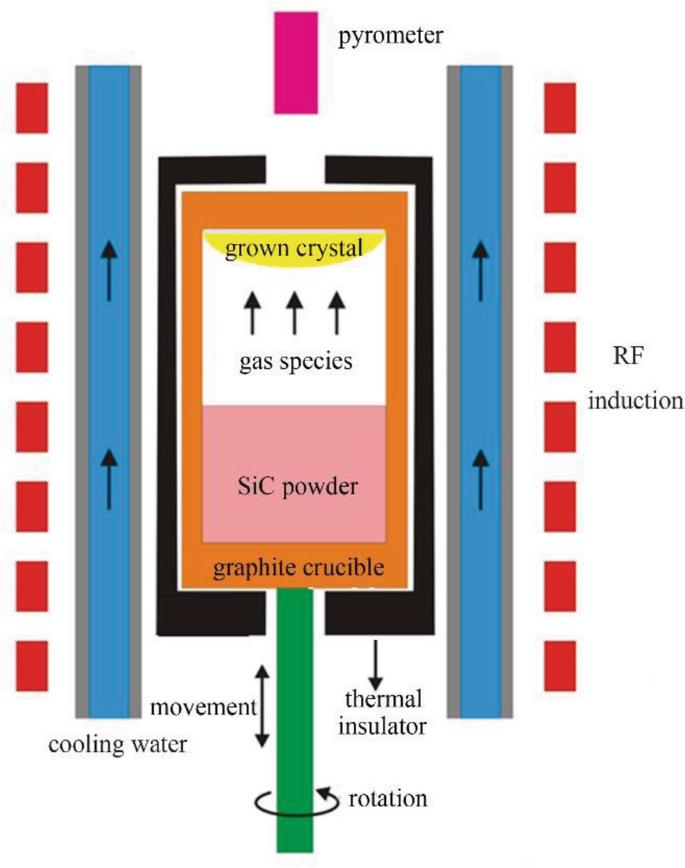

PVT کی ترقی SiC فیڈ اسٹاک کو 2,000 ° C سے اوپر بنا کر آگے بڑھتی ہے۔ نتیجے میں بخارات کی انواع ٹھنڈے سیڈ کرسٹل کی طرف سفر کرتی ہیں، جہاں گاڑھا ہونا اور دوبارہ تشکیل دینا بتدریج بلول بناتا ہے۔ ایک ہی دوڑ سینکڑوں گھنٹے چل سکتی ہے۔ اس وقفے کے دوران، ہر گریفائٹ کی سطح — کروسیبل دیواریں، سیڈ ہولڈر، گائیڈ رِنگز — کو مسلسل سلیکون سے بھرپور بخارات، انتہائی تھرمل گریڈینٹ، اور تھرمل توسیع کی عدم مطابقت سے مکینیکل تناؤ کا سامنا کرنا پڑتا ہے۔

حفاظتی تہوں کے بغیر، گریفائٹ دو متوازی انحطاط کے راستوں سے گزرتا ہے۔ ایک طبعی ہے: سطح کا کٹاؤ باریک کاربن کے ذرات کو بخارات کے دھارے میں چھوڑتا ہے۔ دوسرا کیمیائی ہے: سلکان بخارات گریفائٹ کے ساتھ رد عمل ظاہر کرتے ہوئے غیر مستحکم SiC یا دیگر درمیانی انواع بناتے ہیں، جس سے جزو کی دیوار آہستہ آہستہ پتلی ہوتی ہے۔ دونوں راستے کاربن کلسٹرز کو متعارف کراتے ہیں یا بڑھتے ہوئے کرسٹل میں دھات کی نجاست کا پتہ لگاتے ہیں، اور دونوں ہی مہنگے فرنس فرنیچر کی قابل استعمال زندگی کو کم کرتے ہیں۔

CVD TaC کوٹنگ ان میکانزم میں خلل ڈالتی ہے۔ کوٹنگ کی پرت سٹوچیومیٹرک طور پر کنٹرول شدہ، پن ہول سے پاک، اور گریفائٹ سبسٹریٹ سے منسلک ہے۔ یہ اعلی درجہ حرارت کے بخارات کے سامنے کیمیاوی طور پر غیر فعال چہرہ پیش کرتا ہے، اس لیے بنیادی گریفائٹ کبھی بھی رد عمل والے ماحول سے براہ راست رابطہ نہیں کرتا۔ یہ علیحدگی بنیادی طور پر آلودگی کی رفتار کو بدل دیتی ہے۔

کرسٹل کے معیار میں بہتری کا مشاہدہ کیا گیا۔

کرسٹل کاشت کرنے والے اکثر یہ رپورٹ کرتے ہیں کہ TaC-کوٹیڈ اجزاء کاربن کی شمولیت اور مائکرو پائپ ختم ہونے کی کم گنتی کے ساتھ منسلک ہوتے ہیں۔ وضاحت متعدد رنز کے دوران سطح کی مستقل حالت کو برقرار رکھنے کی کوٹنگ کی صلاحیت میں مضمر ہے۔ وقت کے ساتھ ساتھ غیر کوٹیڈ گریفائٹ تبدیل ہوتا ہے — اس کی پورسٹی میں اضافہ ہوتا ہے، اس کی خارج ہونے والی تبدیلی، اور اس کی مقامی درجہ حرارت کی تقسیم میں اضافہ ہوتا ہے۔ یہ بتدریج تبدیلیاں یکساں شعاعی نمو کے لیے ضروری تھرمل فیلڈ سمیٹری کو پریشان کرتی ہیں۔

ایک مستحکم تھرمل فیلڈ، اس کے برعکس، بیج کی سطح پر کنٹرول شدہ قدم بہاؤ کی نشوونما کے لیے درکار محوری اور شعاعی درجہ حرارت کے میلان کو محفوظ رکھتی ہے۔ TaC کوٹنگ کے ساتھ، کروسیبل انٹیریئر اپنی اصل جیومیٹری اور تھرمل اخراج کو زیادہ نمو کے چکروں پر برقرار رکھتا ہے۔ نتیجہ رن ٹو رن کرسٹل کوالٹی میٹرکس کی سخت تقسیم ہے، جو براہ راست استعمال کے قابل ویفرز کا حصہ فی بولیل بڑھاتا ہے۔

توسیعی اجزاء کی زندگی بھر اور آپریشنل لاگت

TaC کوٹنگ کا معاشی معاملہ اکثر زندگی بھر کی توسیع پر منحصر ہوتا ہے۔ مخصوص درجہ حرارت کی پروفائل اور چلنے کی مدت کے لحاظ سے، گریفائٹ کے اجزاء کو بغیر کوٹڈ شکل میں 10-20 ترقی کے بعد تبدیل کرنے کی ضرورت پڑ سکتی ہے۔ ٹی اے سی کوٹڈ مساوی، دستاویزی فرنس آپریشنز میں، پیمائش کے قابل وزن میں کمی یا سطح کی کھردری کو ظاہر کرنے سے پہلے معمول کے مطابق 2-3 گنا سروس لائف حاصل کرتے ہیں۔

یہ پائیداری کوٹنگ کے اعلی پگھلنے والے نقطہ (3,800 ° C سے زیادہ) اور کاربن اور سلیکون دونوں کے لئے اس کے کم پھیلاؤ کے گتانک سے پیدا ہوتی ہے۔ یہاں تک کہ 2,200 ° C پر بھی، کوٹنگ – سبسٹریٹ انٹرفیس میں انٹر ڈفیوژن نہ ہونے کے برابر رہتا ہے۔ کوٹنگ تھرمل سائیکلنگ کے تحت نہیں پھیلتی، فلیک نہیں ہوتی، یا ڈیلامینیٹ نہیں ہوتی، بشرطیکہ CVD جمع کرنے کے پیرامیٹرز کو مناسب طریقے سے بہتر بنایا گیا ہو۔ اجزاء کی تبدیلی کے درمیان لمبا وقفہ کم فرنس کولڈاؤن میں ترجمہ کرتا ہے – ہیٹ اپ سائیکل، ٹیر ڈاون اور دوبارہ جوڑنے کے لیے کم محنت، اور اعلی پاکیزگی والے گریفائٹ اسٹاک کی کم کھپت۔

پاکیزگی کی تفصیلات جو سیمی کنڈکٹرز کے لیے اہم ہیں۔

ڈیوائس گریڈ SiC کے لیے، پارٹس فی ملین کی سطح پر دھاتی نجاست کیریئر کی زندگی بھر اور بریک ڈاؤن وولٹیج کو کم کر سکتی ہے۔ اس لیے کوٹنگ خود سیمی کنڈکٹر کے موافق ہونی چاہیے۔ اعلی پاکیزگی کے پیشرو سے پروسیس شدہ CVD TaC 99.999841% کی دستاویزی طہارت حاصل کرتا ہے۔ یہ اعداد و شمار اتفاقی نہیں ہے: یہ پیشگی گیس صاف کرنے، ری ایکٹر کی صفائی، اور جمع کرنے کے بعد ہینڈلنگ پر جان بوجھ کر کنٹرول کی عکاسی کرتا ہے۔ اس پاکیزگی کی سطح پر، کوئی بھی دھاتی انواع جو کوٹنگ سے بخارات کے مرحلے میں پھیل سکتی ہے، عام ترقی کے دورانیے کے لیے تجزیاتی پتہ لگانے کی حد سے نیچے رہتی ہے۔

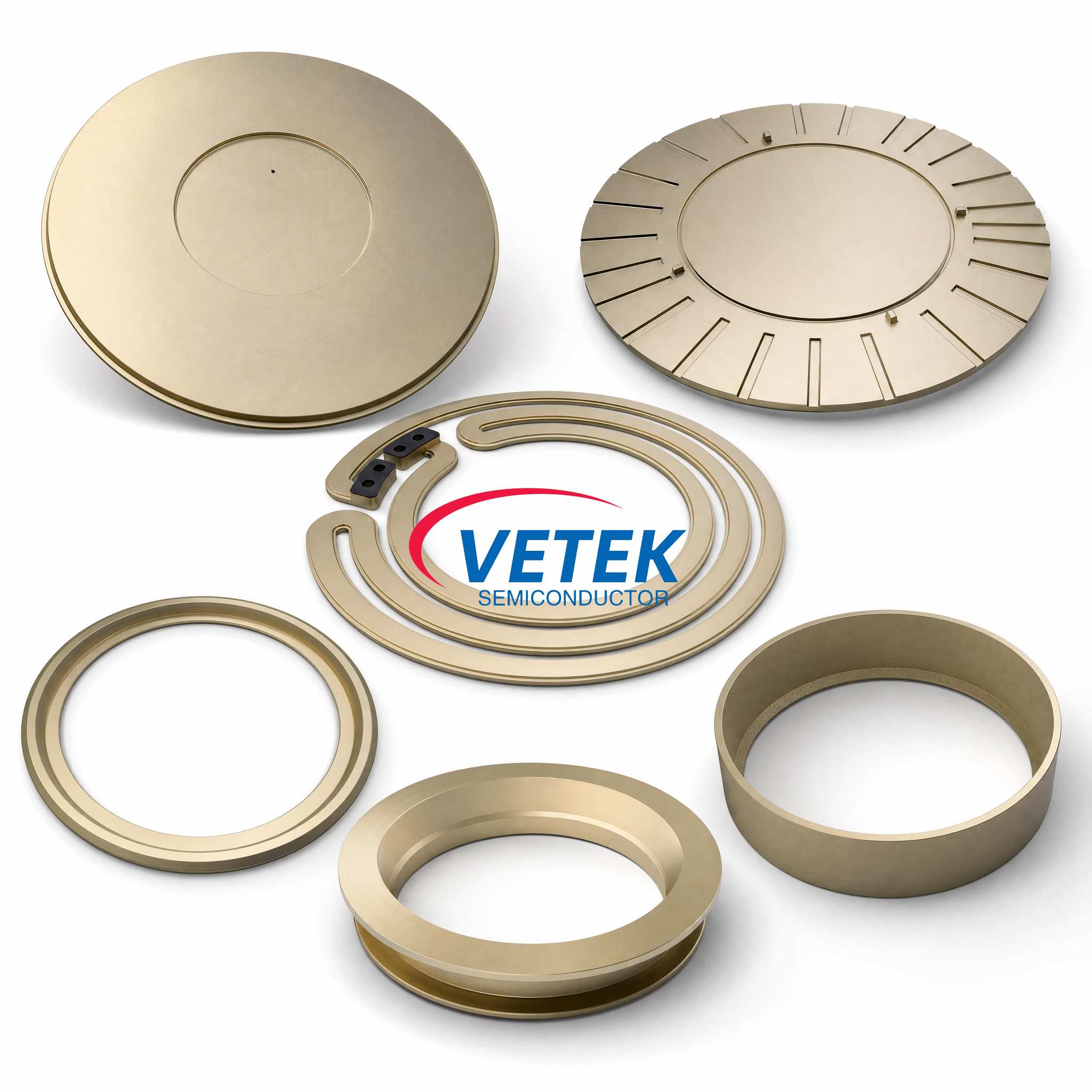

عام طور پر لیپت گریفائٹ حصے

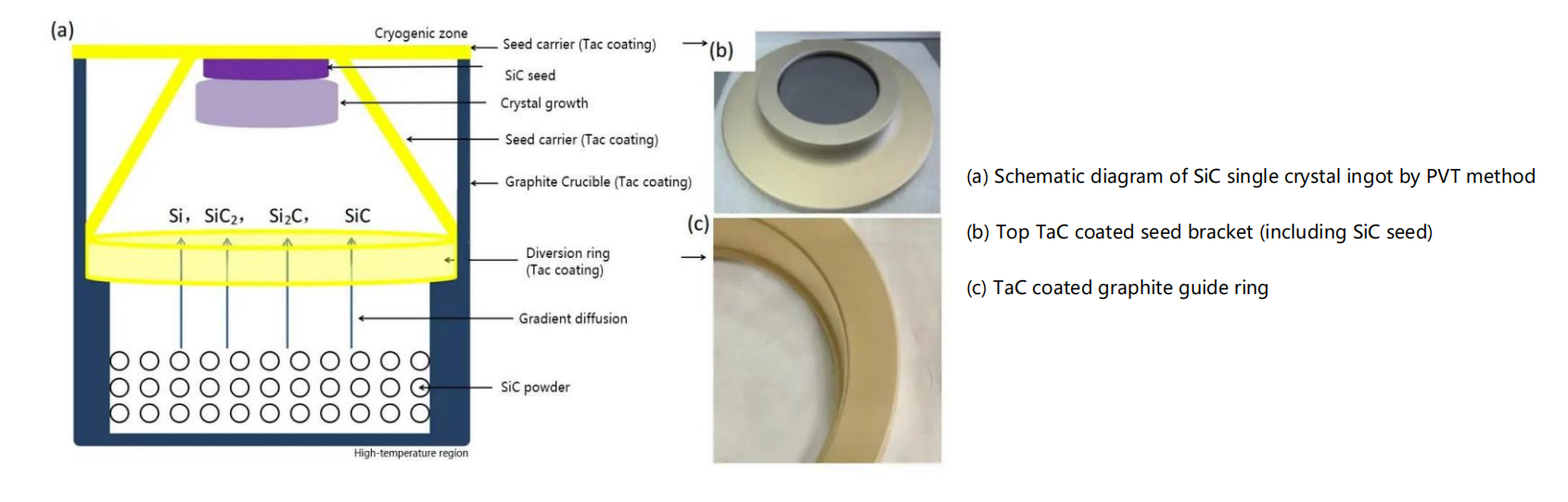

PVT تھرمل فیلڈز میں عام طور پر پانچ سے آٹھ الگ الگ گریفائٹ اجزاء شامل ہوتے ہیں جو TaC ایپلی کیشن سے فائدہ اٹھا سکتے ہیں:

Crucibles، جس میں SiC سورس پاؤڈر ہوتا ہے اور وہ سب سے زیادہ درجہ حرارت کو برقرار رکھتے ہیں۔

سیڈ ہولڈرز، جو بیج کرسٹل پر چڑھتے ہیں اور عین مطابق تھرمل رابطے کی ضرورت ہوتی ہے۔

گائیڈ کے حلقے، جو بیج کی طرف بخارات کے بہاؤ کے راستے کو شکل دیتے ہیں۔

کروسیبل رِنگز اور سپیسرز، جو ماخذ اور بیج کے درمیان فرق کی وضاحت کرتے ہیں۔

فرنس کے مخصوص ڈیزائن میں اضافی موصلیت کی شیلڈز یا سپورٹ پوسٹس۔

ان میں سے تمام یا زیادہ تر حصوں کو کوٹنگ کرنے سے پورے گرم علاقے میں سطح کی ایک مستقل حالت پیدا ہوتی ہے، بجائے اس کے کہ مخلوط لیپت اور غیر کوٹیڈ سطحیں ہوں جو مقامی تھرمل یا کیمیائی ہم آہنگی کو متعارف کراسکیں۔

جمع کرنے کے دیگر طریقوں کے بجائے CVD کیوں؟

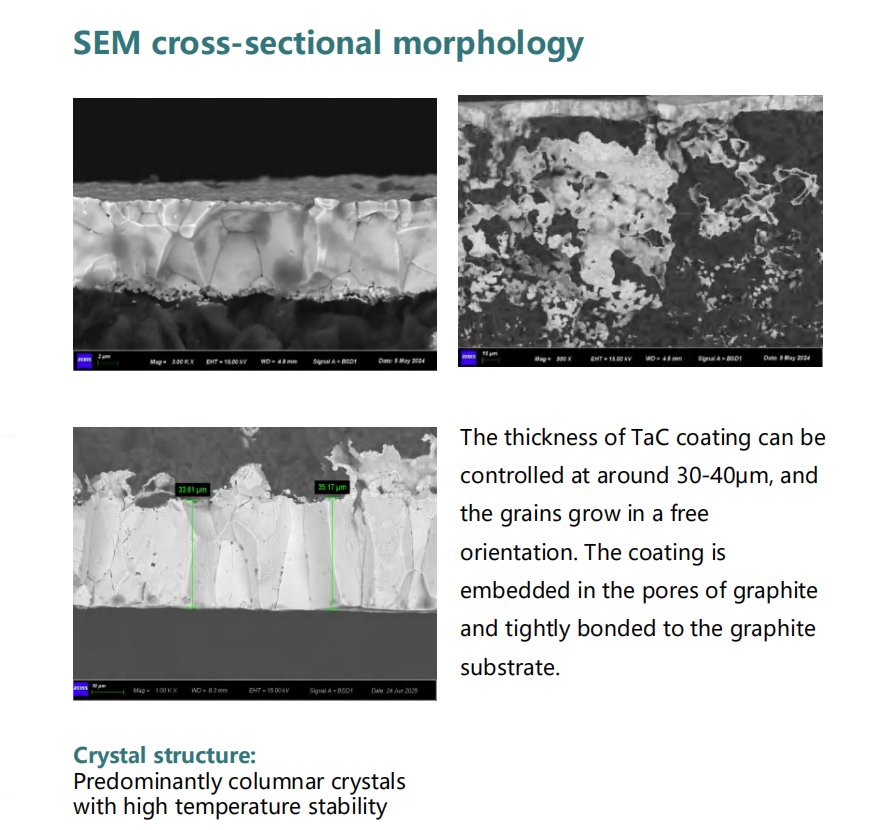

تمام TaC کوٹنگز یکساں کارکردگی کا مظاہرہ نہیں کرتی ہیں۔ پلازما اسپرے یا پیک سیمنٹیشن کے راستے موٹی تہہ پیدا کرتے ہیں لیکن زیادہ پوروسیٹی، غریب چپکنے، اور تھرمل جھٹکے کے تحت پھیلنے کا زیادہ خطرہ۔ CVD بخارات کے مرحلے کے پیشرو سے ایٹم بہ ایٹم کوٹنگ کو بڑھا کر خود کو ممتاز کرتا ہے۔ یہ چند مائیکرو میٹر کے حکم پر اناج کے سائز کے ساتھ مکمل طور پر گھنے مائیکرو سٹرکچرز اور بڑے رقبے کے اجزاء میں ±5 μm کے اندر موٹائی کی یکسانیت حاصل کرتا ہے۔

زیادہ تر PVT کروسیبلز اور ہولڈرز کے لیے معیاری CVD TaC موٹائی 30 ± 5 μm پر بیان کی گئی ہے۔ بھٹیوں کے لیے جو بڑھے ہوئے چکروں یا زیادہ چوٹی کے درجہ حرارت پر چل رہے ہیں، 40 μm تک اپنی مرضی کے مطابق موٹائی لگائی جا سکتی ہے۔ موٹی کوٹنگز پھیلاؤ کی رکاوٹ کی لمبائی میں اضافہ کرتی ہیں لیکن انٹرفیشل تناؤ سے بچنے کے لیے گریفائٹ سبسٹریٹ کے تھرمل ایکسپینشن گتانک کے ساتھ محتاط مماثلت کی ضرورت ہوتی ہے۔

اپنانے کے لیے عملی تحفظات

بغیر کوٹڈ سے ٹی سی لیپت اجزاء میں منتقلی کی سہولیات کو درجہ حرارت کے کنٹرول میں ایڈجسٹمنٹ کی توقع کرنی چاہئے۔ کوٹنگ سطح کے اخراج کو تبدیل کرتی ہے، جو پائرومیٹر ریڈنگ یا پاور ٹو ٹمپریچر کیلیبریشن کو 20-50 ° C تک تبدیل کر سکتی ہے۔ یہ تبدیلی قابل قیاس اور دہرائی جا سکتی ہے، اس لیے صحیح تھرمل سیٹ پوائنٹس کو دوبارہ قائم کرنے کے لیے ایک مختصر انشانکن رن کافی ہے۔ اس ابتدائی معاوضے کے بعد، لیپت نظام اپنے غیر کوٹڈ ہم منصب کے مقابلے میں زیادہ مستقل طور پر برتاؤ کرتا ہے، فی رن ٹیوننگ کی ضرورت کو کم کرتا ہے۔

نتیجہ

PVT پر مبنی SiC پروڈکشن گریفائٹ تھرمل فیلڈ کے اجزاء پر غیر معمولی مطالبات رکھتا ہے۔ CVD TaC کوٹنگ ان مطالبات کو چار باہم مربوط اثرات کے ذریعے حل کرتی ہے: یہ کاربن پارٹیکل کے اخراج کو دباتا ہے، یہ سبسٹریٹ پر سلیکون حملے کو روکتا ہے، یہ تھرمل فیلڈ کی ہم آہنگی کو توسیعی رن کے سلسلے میں محفوظ رکھتا ہے، اور یہ اجزاء کی تبدیلی کے وقفوں کو طول دیتا ہے۔ یہ نتائج اجتماعی طور پر کرسٹل کی پاکیزگی کو بہتر بناتے ہیں، فی بولی کے قابل استعمال پیداوار میں اضافہ کرتے ہیں، اور قابل استعمال پرزوں سے فی ویفر لاگت میں شراکت کو کم کرتے ہیں۔ جیسا کہ SiC ویفر کے سائز 200 ملی میٹر کی طرف بڑھتے ہیں اور خرابی کی کثافت کے تقاضے مزید سخت ہوتے ہیں، TaC جیسی انجینئرڈ کوٹنگز کو اپنانے سے ممکنہ طور پر جدید مینوفیکچرنگ لائنوں میں ایک آپشن سے بنیادی وضاحت تک پھیلنے کا امکان ہے۔
