اعلی طہارت کے غیر محفوظ گریفائٹ کیا ہے؟

حالیہ برسوں میں ، توانائی کی کھپت ، حجم ، کارکردگی ، وغیرہ کے لحاظ سے پاور الیکٹرانک آلات کی کارکردگی کی ضروریات تیزی سے زیادہ ہوگئیں۔ ایس آئی سی کے پاس ایک بڑا بینڈ گیپ ، اعلی خرابی والے فیلڈ کی طاقت ، اعلی تھرمل چالکتا ، اعلی سنترپت الیکٹران کی نقل و حرکت ، اور اعلی کیمیائی استحکام ہے ، جو روایتی سیمیکمڈکٹر مواد کی کوتاہیوں کو بناتا ہے۔ ایس آئی سی کرسٹل کو موثر انداز میں اور بڑے پیمانے پر کیسے اگائیں ہمیشہ ایک مشکل مسئلہ رہا ہے ، اور اعلی طہارت کا تعارفغیر محفوظ گریفائٹحالیہ برسوں میں اس کے معیار کو مؤثر طریقے سے بہتر بنایا گیا ہےsic سنگل کرسٹل نمو.

وٹیک سیمیکمڈکٹر غیر محفوظ گریفائٹ کی عام جسمانی خصوصیات:

پرائیویٹ طریقہ کے ذریعہ ایس آئی سی سنگل کرسٹل نمو کے لئے اعلی طہارت کے غیر محفوظ گریفائٹ

ⅰ. پرائیوٹ طریقہ

ایس آئی سی سنگل کرسٹل کو اگانے کے لئے پرائیوٹ کا طریقہ بنیادی عمل ہے۔ ایس آئی سی کرسٹل نمو کے بنیادی عمل کو اعلی درجہ حرارت پر خام مال کی عظمت کی سڑن میں تقسیم کیا گیا ہے ، درجہ حرارت کے میلان کی کارروائی کے تحت گیس کے مرحلے کے مادوں کی نقل و حمل ، اور بیج کے کرسٹل پر گیس فیز مادوں کی دوبارہ تشکیل نو کی نمو ہے۔ اس کی بنیاد پر ، مصیبت کے اندر کو تین حصوں میں تقسیم کیا گیا ہے: خام مال کا علاقہ ، نمو کی گہا اور بیج کرسٹل۔ خام مال کے علاقے میں ، حرارت تھرمل تابکاری اور حرارت کی ترسیل کی شکل میں منتقل کی جاتی ہے۔ گرم ہونے کے بعد ، ایس آئی سی کے خام مال بنیادی طور پر مندرجہ ذیل رد عمل سے گل جاتے ہیں:

sic (s) = si (g) + c (s)

2Sic (s) = si (g) + sic₂(جی)

2Sic (s) = c (s) + si₂سی (جی)

خام مال کے علاقے میں ، درجہ حرارت کروسیبل دیوار کے آس پاس سے خام مال کی سطح تک کم ہوتا ہے ، یعنی خام مال کے کنارے کا درجہ حرارت> خام مال اندرونی درجہ حرارت> خام مال کی سطح کا درجہ حرارت ، جس کے نتیجے میں محوری اور شعاعی درجہ حرارت کے تدریج ہوتے ہیں ، جس کا سائز کرسٹل نمو پر زیادہ اثر ڈالے گا۔ مندرجہ بالا درجہ حرارت کے تدریجی کی کارروائی کے تحت ، خام مال صلیبی دیوار کے قریب گرافٹائز کرنا شروع کردے گا ، جس کے نتیجے میں مادی بہاؤ اور تزئین و آرائش میں تبدیلی آئے گی۔ نمو کے چیمبر میں ، خام مال کے علاقے میں پیدا ہونے والے گیس مادوں کو محوری درجہ حرارت کے تدریج کے ذریعہ چلنے والے بیج کرسٹل پوزیشن میں منتقل کیا جاتا ہے۔ جب گریفائٹ کروسبل کی سطح کو کسی خاص کوٹنگ سے ڈھانپ نہیں دیا جاتا ہے تو ، گیسیئس مادے کروسبل سطح کے ساتھ رد عمل کا اظہار کریں گے ، گریفائٹ کو مصلوب کریں گے جبکہ نمو کے چیمبر میں سی/سی تناسب کو تبدیل کرتے ہوئے۔ اس علاقے میں حرارت بنیادی طور پر تھرمل تابکاری کی شکل میں منتقل کی جاتی ہے۔ بیج کرسٹل پوزیشن پر ، گیس کے کرسٹل میں کم درجہ حرارت کی وجہ سے ، نمو کے چیمبر میں گیسس مادے سی ، سی 2 سی ، ایس آئی سی 2 ، وغیرہ ایک حد سے زیادہ متمول حالت میں ہیں ، اور بیج کے کرسٹل سطح پر جمع اور نشوونما ہوتی ہے۔ اہم رد عمل مندرجہ ذیل ہیں:

اور₂c (g) + sic₂(g) = 3Sic (s)

si (g) + sic₂(g) = 2Sic (s)

درخواست کے منظرنامےواحد کرسٹل ایس آئی سی نمو میں اعلی طہارت کے غیر محفوظ گریفائٹ2650 ° C تک ویکیوم یا غیر فعال گیس کے ماحول میں بھٹی:

ادب کی تحقیق کے مطابق ، اعلی طہارت کے غیر محفوظ گریفائٹ ایس سی سنگل کرسٹل کی نشوونما میں بہت مددگار ہے۔ ہم نے ایس آئی سی سنگل کرسٹل کے نمو کے ماحول کا موازنہ کیا اور بغیراعلی طہارت کے غیر محفوظ گریفائٹ.

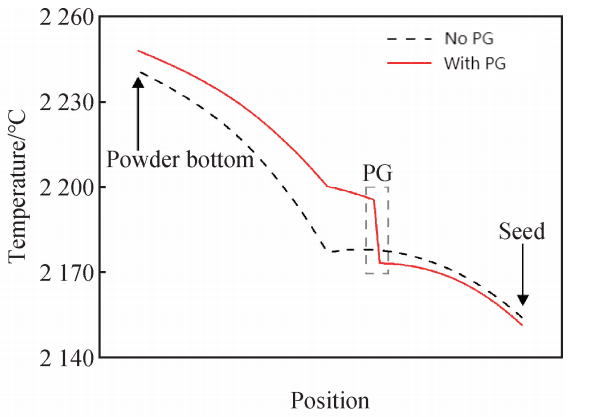

غیر محفوظ گریفائٹ کے ساتھ اور اس کے بغیر دو ڈھانچے کے لئے صلیب کی سنٹر لائن کے ساتھ درجہ حرارت میں تغیر

خام مال کے علاقے میں ، دونوں ڈھانچے کے اوپر اور نیچے درجہ حرارت کے اختلافات بالترتیب 64.0 اور 48.0 ℃ ہیں۔ اعلی طہارت کے غیر محفوظ گریفائٹ کا اوپر اور نیچے درجہ حرارت کا فرق نسبتا small چھوٹا ہے ، اور محوری درجہ حرارت زیادہ یکساں ہے۔ خلاصہ یہ کہ ، اعلی طہارت کے غیر محفوظ گریفائٹ پہلے گرمی کی موصلیت کا کردار ادا کرتا ہے ، جو خام مال کے مجموعی درجہ حرارت میں اضافہ کرتا ہے اور نمو کے چیمبر میں درجہ حرارت کو کم کرتا ہے ، جو خام مال کی مکمل عظمت اور سڑنے کے لئے موزوں ہے۔ ایک ہی وقت میں ، خام مال کے علاقے میں محوری اور شعاعی درجہ حرارت کے اختلافات کو کم کیا جاتا ہے ، اور اندرونی درجہ حرارت کی تقسیم کی یکسانیت میں اضافہ ہوتا ہے۔ یہ sic کرسٹل کو جلدی اور یکساں طور پر بڑھنے میں مدد کرتا ہے۔

درجہ حرارت کے اثر کے علاوہ ، اعلی طہارت کے غیر محفوظ گریفائٹ ایس آئی سی سنگل کرسٹل فرنس میں گیس کے بہاؤ کی شرح کو بھی تبدیل کردیں گے۔ یہ بنیادی طور پر اس حقیقت کی عکاسی کرتا ہے کہ اعلی طہارت کے غیر محفوظ گریفائٹ کنارے پر مادی بہاؤ کی شرح کو کم کردیں گے ، اس طرح ایس آئی سی سنگل کرسٹل کی نمو کے دوران گیس کے بہاؤ کی شرح کو مستحکم کریں گے۔

ⅱ. ایس آئی سی سنگل کرسٹل گروتھ فرنس میں اعلی طہارت کے غیر محفوظ گریفائٹ کا کردار

اعلی طہارت کے غیر محفوظ گریفائٹ کے ساتھ ایس آئی سی سنگل کرسٹل نمو کی فرنس میں ، مواد کی نقل و حمل کو اعلی طہارت کے غیر محفوظ گریفائٹ کے ذریعہ محدود کیا جاتا ہے ، انٹرفیس بہت یکساں ہے ، اور نمو کے انٹرفیس میں کوئی کنارے کی وارپنگ نہیں ہے۔ تاہم ، اعلی طہارت کے غیر محفوظ گریفائٹ کے ساتھ ایس آئی سی سنگل کرسٹل نمو بھٹی میں ایس آئی سی کرسٹل کی نشوونما نسبتا slow سست ہے۔ لہذا ، کرسٹل انٹرفیس کے ل high ، اعلی طہارت کے غیر محفوظ گریفائٹ کا تعارف ایج گرافیٹائزیشن کی وجہ سے اعلی مادی بہاؤ کی شرح کو مؤثر طریقے سے دباتا ہے ، جس سے ایس آئی سی کرسٹل یکساں طور پر بڑھتا ہے۔

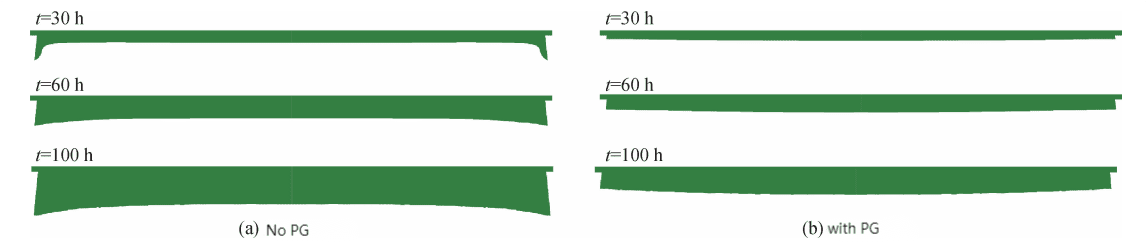

اعلی طہارت کے غیر محفوظ گرافائٹ کے ساتھ اور اس کے بغیر ایس آئی سی سنگل کرسٹل نمو کے دوران وقت کے ساتھ انٹرفیس میں تبدیلی آتی ہے

لہذا ، اعلی طہارت کے غیر محفوظ گریفائٹ ایس آئی سی کرسٹل کی ترقی کے ماحول کو بہتر بنانے اور کرسٹل معیار کو بہتر بنانے کے لئے ایک موثر ذریعہ ہے۔

غیر محفوظ گریفائٹ پلیٹ غیر محفوظ گریفائٹ کی ایک عام استعمال کی شکل ہے

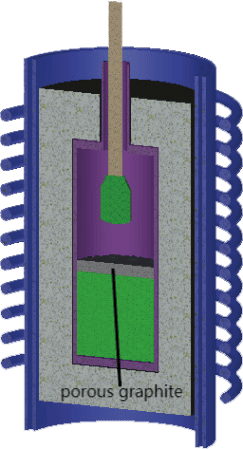

غیر محفوظ گریفائٹ پلیٹ اور پی وی ٹی کے طریقہ کار کا استعمال کرتے ہوئے ایس آئی سی سنگل کرسٹل تیاری کا اسکیمیٹک ڈایاگرامسی وی ڈیsicکچا موادسیمیکمڈکٹر کی تفہیم سے

ویٹیک سیمیکمڈکٹر کا فائدہ اس کی مضبوط تکنیکی ٹیم اور عمدہ سروس ٹیم میں ہے۔ آپ کی ضروریات کے مطابق ، ہم موزوں کو موزوں کرسکتے ہیںhigh-pluityغیر محفوظ گرافٹeآپ کے ل products مصنوعات آپ کو ایس آئی سی واحد کرسٹل گروتھ انڈسٹری میں بڑی ترقی اور فوائد حاصل کرنے میں مدد فراہم کرتی ہیں۔
