PZT Piezoelectric Wafers: نیکسٹ-جنرل MEMS کے لیے اعلیٰ کارکردگی کے حل

تیز رفتار MEMS (Micro-Electromechanical Systems) ارتقاء کے دور میں، صحیح پیزو الیکٹرک مواد کا انتخاب آلہ کی کارکردگی کے لیے ایک بنانے یا توڑ دینے کا فیصلہ ہے۔ PZT (لیڈ Zirconate Titanate) پتلی فلم کے ویفرز AlN (ایلومینیم نائٹرائڈ) جیسے متبادلات کے مقابلے میں اعلیٰ انتخاب کے طور پر ابھرے ہیں، جو جدید ترین سینسرز اور ایکچیوٹرز کے لیے اعلیٰ الیکٹرو مکینیکل کپلنگ پیش کرتے ہیں۔

ویٹیک سیمی کنڈکٹر صنعت کے معروف PZT-on-Si/SOI ویفرز فراہم کرتا ہے۔ اعلی درجے کی پتلی فلم جمع کرنے کا فائدہ اٹھاتے ہوئے، ہم غیر معمولی فلمی یکسانیت اور کرسٹل لائن کوالٹی فراہم کرتے ہیں، خاص طور پر فلمی تھکاوٹ اور کارکردگی میں کمی جیسی صنعت کی عام رکاوٹوں پر قابو پانے کے لیے انجنیئر۔

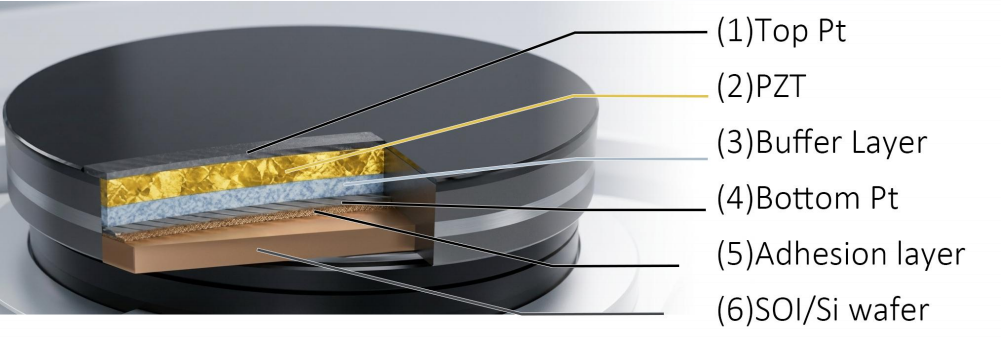

بنیادی فن تعمیر: Pt اور PZT کی ہم آہنگی۔

ملٹی لیئر اسٹیک کی سالمیت فیرو الیکٹرک کارکردگی کے لیے بنیادی ہے۔ ہمارے ویفرز دھاتی الیکٹروڈس اور سیرامک پتلی فلموں کے عین مطابق انجینئرڈ اسٹیک کا استعمال کرتے ہیں:

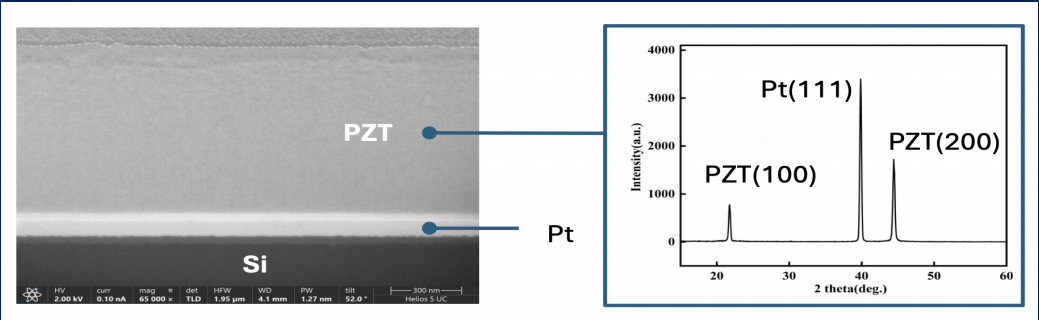

پی زیڈ ٹی پیزو الیکٹرک کور:ہمارا عمل سخت کرسٹل واقفیت کنٹرول پر مرکوز ہے۔ Muralt (2000) کے مطابق، (100) یا (001) ترجیحی واقفیت کے ساتھ PZT نمایاں طور پر زیادہ طول البلد پیزو الیکٹرک مستقل حاصل کرتا ہے۔ Vetek کی اصلاح شدہ جمع ایک مضبوط (100) واقفیت کو یقینی بناتی ہے، یہاں تک کہ مائکرون سطح کی موٹائی پر بھی بڑے پیمانے پر توانائی کی پیداوار کو قابل بناتا ہے۔
اہم Pt الیکٹروڈ پرت:پلاٹینم (Pt) PZT کے لیے برقی نالی اور ترقی کے سانچے دونوں کے طور پر کام کرتا ہے۔ آکسیجن سے بھرپور ماحول میں اپنی اعلی چالکتا اور تھرمل استحکام کے لیے مشہور، Pt نیچے کے الیکٹروڈز کے لیے صنعت کا سونے کا معیار ہے (تاکاہاشی ایٹ ال۔، 1994)۔ ہم PZT نیوکلیشن کے لیے ایک مثالی انٹرفیس فراہم کرنے کے لیے انتہائی کم سطح کی کھردری (Ra <= 1.0 nm) کو برقرار رکھتے ہیں۔
مربوط بفر پرتیں:PZT اور سلکان سبسٹریٹ کے درمیان عنصری بازی کو دبانے کے لیے، ہم ایک درست بفر لیئر سسٹم کو شامل کرتے ہیں۔ یہ پرتیں ایک جسمانی رکاوٹ اور تناؤ کے بفر کے طور پر کام کرتی ہیں، جس سے فلم کے ڈیلامینیشن کو روکتا ہے اور پیچیدہ MEMS اینچنگ کے دوران پورے ویفر کی میکانکی اعتبار کو یقینی بناتا ہے۔

ٹارگٹ ایپلی کیشنز: PZT کہاں استعمال ہوتا ہے؟

اعلی کارکردگی والے پی زیڈ ٹی ویفرز ان ایپلی کیشنز کے لیے ضروری ہیں جن کے لیے میکانیکل سے الیکٹریکل سینسنگ یا الیکٹریکل سے میکینیکل ایکٹیویشن کی ضرورت ہوتی ہے:

کنزیومر الیکٹرانکس (PMUT):ٹارگٹ کلائنٹس میں اسمارٹ فون ماڈیول مینوفیکچررز اور بائیو میٹرک سیکیورٹی فرم شامل ہیں۔ کیس استعمال کریں: PZT فلمیں انڈر ڈسپلے فنگر پرنٹ سینسنگ کے لیے ہائی فریکوئنسی الٹراسونک لہریں پیدا کرتی ہیں۔ وراثت کے حل کے مقابلے میں، PZT پر مبنی PMUTs گہری رسائی اور اعلی ریزولیوشن پیش کرتے ہیں (Akbari et al.
ٹیلی کمیونیکیشنز (RF MEMS):ٹارگٹ کلائنٹس میں RF فرنٹ اینڈ چپ ڈیزائنرز اور 5G/6G انفراسٹرکچر فراہم کرنے والے شامل ہیں۔ کیس استعمال کریں: ٹیون ایبل فلٹرز بنانے کے لیے PZT کے ہائی الیکٹرو مکینیکل کپلنگ گتانک کا استعمال۔ یہ سگنل کے نقصان کو کم کرتا ہے اور بینڈوتھ کو بڑھاتا ہے، جو 5G نیٹ ورکس میں سپیکٹرم کی بھیڑ کو منظم کرنے کے لیے اہم ہے۔
صنعتی پرنٹنگ:ٹارگٹ کلائنٹس میں صنعتی انک جیٹ پرنٹر بنانے والے اور لچکدار ڈسپلے (OLED) بنانے والے شامل ہیں۔ کیس استعمال کریں: PZT ویفرز کو الٹرا فاسٹ ایکچیوٹرز میں مائیکرو مشین کیا جاتا ہے۔ انک چیمبر کو فوری طور پر درست کرنے سے، وہ پیکو لیٹر پریزین فلوئڈ ڈسپینسنگ حاصل کرتے ہیں، جو OLED مینوفیکچرنگ اور ہائی-ریز 3D پرنٹنگ کے لیے ایک سنگ بنیاد ہے۔
صحت کی دیکھ بھال:ٹارگٹ کلائنٹس میں میڈیکل ڈیوائس R&D اور ہینڈ ہیلڈ الٹراساؤنڈ اسٹارٹ اپ شامل ہیں۔ کیس استعمال کریں: اندرونی امیجنگ کے لیے انٹراواسکولر الٹراساؤنڈ (IVUS) تحقیقات چلانا۔ یہ ٹارگٹڈ ڈرگ ڈیلیوری کے لیے اعلیٰ کارکردگی، خاموش طبی نیبولائزرز کے دل کے طور پر بھی کام کرتا ہے۔
آٹوموٹو:ٹارگٹ کلائنٹس میں خود مختار ڈرائیونگ سلوشن فراہم کرنے والے اور سمارٹ کاک پٹ HMI ڈویلپرز شامل ہیں۔ کیس کا استعمال کریں: آٹوموٹو الٹراسونک سینسر کی کھوج کی حد کو بڑھانا۔ مزید برآں، یہ ٹچ اسکرینز میں ہیپٹک فیڈ بیک فراہم کرتا ہے، جسمانی بٹنوں کے ٹچائل احساس کی نقل کرتا ہے۔

کیوں Vetek سیمی کنڈکٹر کا انتخاب کریں؟

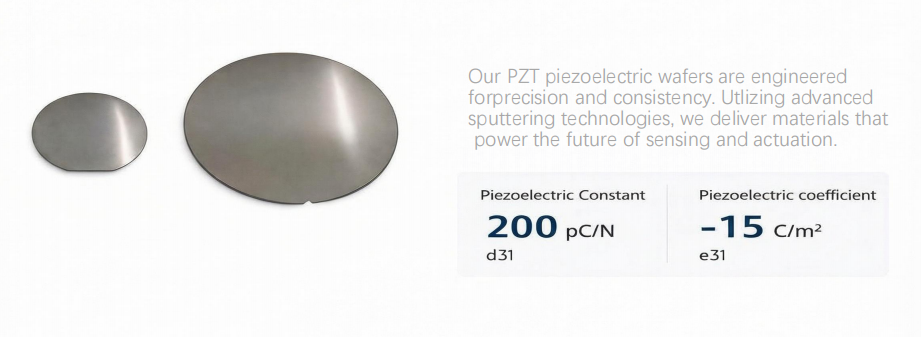

اعلیٰ پیرامیٹرز:Piezoelectric constant d31 عام طور پر 200 pC/N تک پہنچ جاتا ہے، e31 کوفیشنٹ -15 C/m2 پر مستحکم ہوتا ہے۔
ورسٹائل سبسٹریٹس:6 انچ اور 8 انچ فارمیٹس میں دستیاب ہے، بشمول اعلی مزاحمتی SOI سبسٹریٹس (> 5000 ohm/cm)۔
حسب ضرورت حسب ضرورت:ہم کسٹمر سپلائیڈ ویفرز (فاؤنڈری سروس) کو سپورٹ کرتے ہیں اور آپ کی مخصوص گونج فریکوئنسی کی ضروریات کو پورا کرنے کے لیے PZT اور Pt تہوں کی موٹائی کے تناسب کو اپنی مرضی کے مطابق بنا سکتے ہیں۔
