Fab Yield کو زیادہ سے زیادہ کرنا: CVD Solid SiC کیوں کریٹیکل چیمبر کے حصوں کے لیے حتمی انتخاب ہے

اعلی درجے کی سیمی کنڈکٹر مینوفیکچرنگ میں، صنعت نے کارکردگی کے ہر آخری قطرے کو "Graphite + SiC کوٹنگ" سیٹ اپ سے نچوڑ دیا ہے۔ اس نے برسوں تک کام کیا، لیکن جیسے ہی ہم 3nm اور اس سے آگے بڑھ رہے ہیں، سبسٹریٹ اور شیلڈ کے درمیان وہ پرانا انٹرفیس بڑے پیمانے پر درد سر بنتا جا رہا ہے۔ CTE کی مماثلت اب صرف ایک نظریاتی مسئلہ نہیں ہے — یہ ایک پیداواری قاتل ہے جس سے مائیکرو کریکس پیدا ہوتے ہیں جو ختم نہیں ہوتے۔

اسی لیے یک سنگی CVD Solid SiC کی طرف تبدیلی محض ایک رجحان سے زیادہ نہیں ہے۔ یہ ایک میکانی ضرورت ہے. ہم سطح کے ایک سادہ علاج سے زمین سے اگائے گئے مکمل ساختی مواد کی طرف بڑھ رہے ہیں۔

1. بنیادی عمل: اعلی پاکیزگی CVD ٹھوس SiC کی ترکیب

ایک خالص CVD سالڈ SiC انگوٹ بنانا معیاری جمع کے مقابلے میں مکمل طور پر ایک مختلف حیوان ہے۔ یہ Methyltrichlorosilane (MTS) سے شروع ہوتا ہے، لیکن جادو وقت کے ساتھ رد عمل کے استحکام میں ہوتا ہے۔

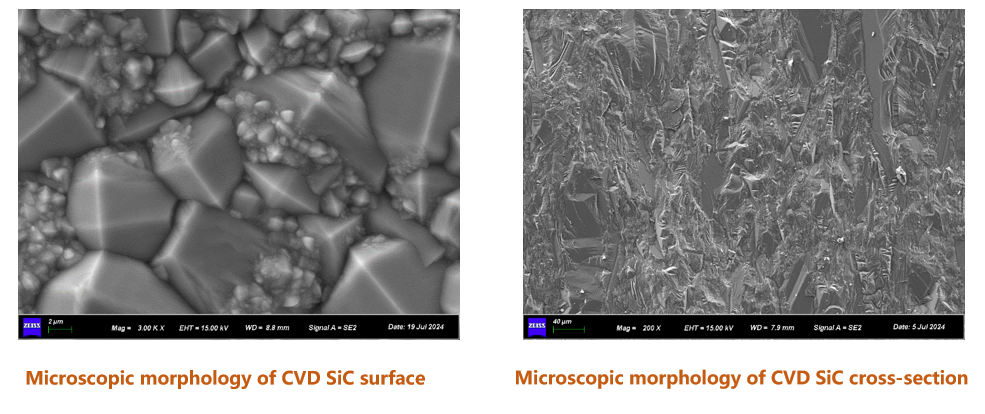

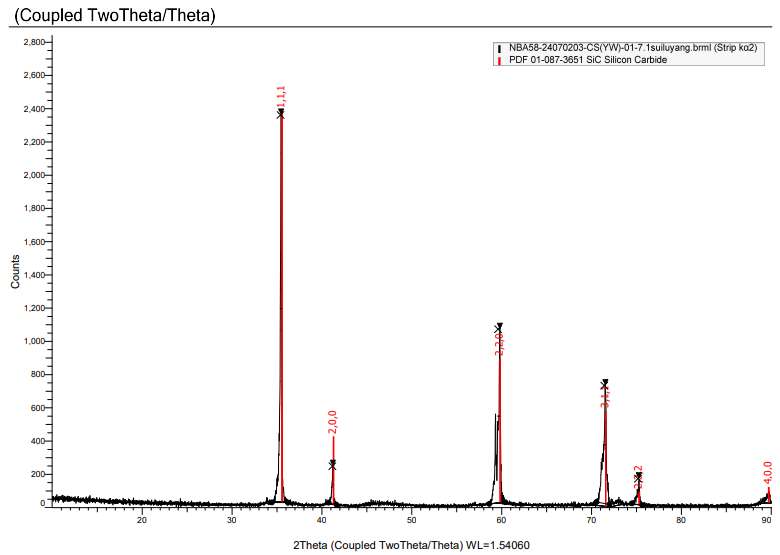

• واپر فیز ٹو بلک:ہم اس درجہ حرارت کو دیکھ رہے ہیں جو 1200°C+ میٹھی جگہ کو مارتا ہے جہاں سیلیکون اور کاربن کے ایٹم ایک گھنے بیٹا-SiC جالی میں بند ہوجاتے ہیں۔
• وقت کا عنصر:فوری 100μm کوٹنگ کے برعکس، ایک ٹھوس حصہ مسلسل، مستحکم نشوونما میں دن—کبھی کبھی ہفتوں کا وقت لیتا ہے۔ آپ فزکس میں جلدی نہیں کر سکتے۔

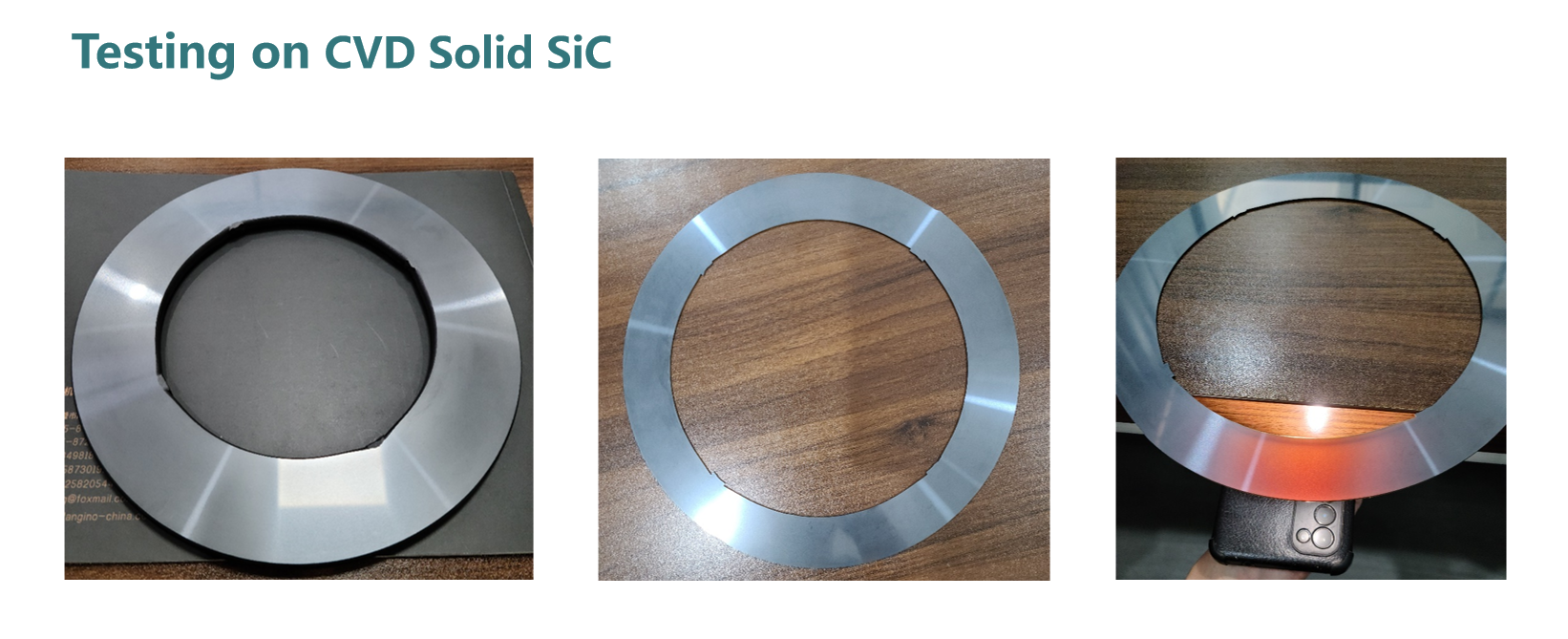

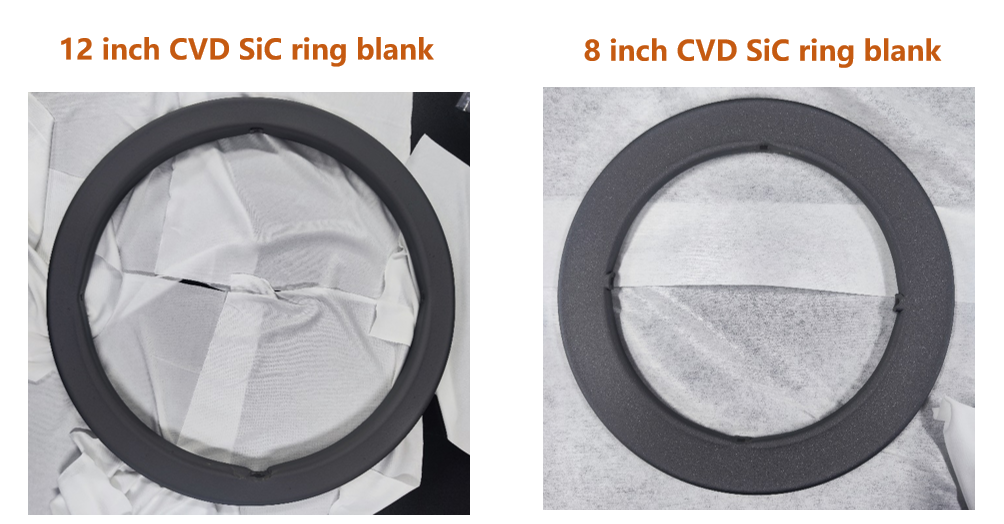

• صحت سے متعلق انجینئرنگ:ایک بار جب ترقی مکمل ہو جاتی ہے، سبسٹریٹ کو ہٹا دیا جاتا ہے تاکہ خالص CVD سالڈ SiC انگوٹ حاصل ہو سکے۔ اس کے بعد یہ پنڈ ہیرے کے آلے کی مشیننگ سے گزرتا ہے تاکہ اعلیٰ رواداری والے پرزے تیار کیے جا سکیں، جیسے CVD سالڈ SiC فوکس رِنگز۔

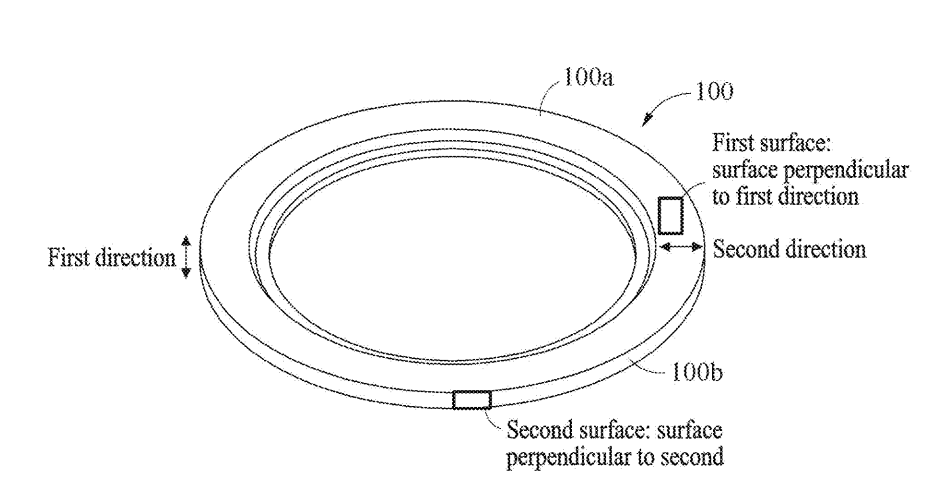

ساختی خاکہ:جیسا کہ تصویر میں واضح کیا گیا ہے، CVD سالڈ SiC اجزاء کو بنانے کے لیے جیومیٹرک واقفیت پر مکمل کنٹرول کی ضرورت ہوتی ہے۔ جمع کرنے کے پیرامیٹرز کو بہتر بنا کر، ہم اس بات کو یقینی بناتے ہیں کہ مواد تمام جہتوں (پہلی اور دوسری سمتوں) میں انتہائی مستقل طبعی خصوصیات کا حامل ہے۔ یہ ساختی استحکام اس بات کو یقینی بناتا ہے کہ پرزے مشینی کرنے کے بعد غیر معمولی چپٹی اور سطح کے کھڑے ہونے کو برقرار رکھتے ہیں، 8 انچ اور 12 انچ ہائی والیوم مینوفیکچرنگ لائنوں کی سخت رواداری کو بالکل پورا کرتے ہیں۔

2. کیوں CVD سالڈ SiC کا انتخاب کریں؟

Sintered SiC یا روایتی کوٹنگز کے مقابلے CVD Solid SiC بے مثال فوائد پیش کرتا ہے:

• انتہائی اعلیٰ طہارت (5N-7N):چونکہ یہ گیس فیز کا عمل ہے، اس لیے سنٹرنگ ایڈز یا دھاتی بائنڈر صفر ہوتے ہیں۔ کوئی بائنڈر کا مطلب گیٹ آکسائڈ میں دھاتی آئن کی منتقلی نہیں ہے۔
• قریبی نظریاتی کثافت:CVD عمل ایک ایسا مواد تیار کرتا ہے جس میں عملی طور پر صفر پورسٹی (<0.1%) ہوتا ہے۔ یہ انتہائی کثافت CVD Solid SiC کو پلازما کے کٹاؤ کے خلاف غیر معمولی طور پر مزاحم بناتی ہے، جو اینچنگ کے عمل کے دوران ذرات کی پیداوار کو نمایاں طور پر کم کرتی ہے۔
• تھرمل تناؤ کا خاتمہ:سنگل فیز بیٹا-SiC کا یک سنگی ٹکڑا ہونے کے ناطے، مواد تیزی سے تھرمل سائیکلوں کے دوران کوٹنگ ڈیلامینیشن یا "چھیلنے" کے خطرے کو ختم کرتا ہے، جس سے کلینز (MTBC) کے درمیان درمیانی وقت میں تیزی سے توسیع ہوتی ہے۔

3. کلیدی ایپلیکیشن فیلڈز

اعلی پاکیزگی CVD ٹھوس SiC مواد زیادہ تناؤ والے ماحول کے لیے ضروری ہیں:

• پلازما اینچنگ:اعلی درجے کی CVD سالڈ SiC فوکس رِنگز اور گیس شاور ہیڈز CF4/O2 پلازما کے لیے اعلیٰ مزاحمت فراہم کرتے ہیں۔
• ایپیٹیکسیل گروتھ (EPI):susceptors کے لیے ایک اعلی کارکردگی کے متبادل کے طور پر، یکساں تھرمل تقسیم فراہم کرنا۔
• ریپڈ تھرمل پروسیسنگ (RTP):انتہائی درجہ حرارت کے ریمپ کے دوران ویفر کی یکسانیت کو یقینی بنانا اور آلودگی کو روکنا۔

4. نتیجہ

جبکہ CVD Solid SiC عمل میں ابتدائی مینوفیکچرنگ کی اعلیٰ حد شامل ہے، سرمایہ کاری پر جامع واپسی (ROI) واضح ہے۔ اہم استعمال کی اشیاء کی سروس لائف کو نمایاں طور پر بڑھا کر اور ویفر سکریپ کے نرخوں کو کم کر کے، CVD Solid SiC طویل مدتی لاگت میں کمی اور کارکردگی کے فوائد حاصل کرنے کے لیے fabs کو طاقت دیتا ہے۔
