ایک SiC سیرامک ​​ویفر بوٹ کیا ہے؟ نردجیکرن، مواد اور ایپلی کیشنز

سیمی کنڈکٹر اعلی درجہ حرارت کے عمل میں، ویفرز کی ہینڈلنگ، سپورٹنگ اور تھرمل ٹریٹمنٹ ایک خاص معاون جز یعنی ویفر بوٹ پر انحصار کرتی ہے۔ جیسا کہ عمل کا درجہ حرارت بڑھتا ہے اور صفائی اور ذرہ کنٹرول کی ضروریات میں اضافہ ہوتا ہے، روایتی کوارٹج ویفر کشتیاں آہستہ آہستہ مختصر سروس لائف، اعلی اخترتی کی شرح، اور خراب سنکنرن مزاحمت جیسے مسائل کو ظاہر کرتی ہیں۔سلکان کاربائیڈ (SiC) سیرامک ​​ویفر بوٹساس تناظر میں ابھرا اور اعلی درجے کے تھرمل پروسیسنگ آلات میں ایک اہم کیریئر بن گیا ہے۔

سلکان کاربائیڈ (SiC) ایک انجینئرنگ سیرامک ​​مواد ہے جو اعلی سختی، اعلی تھرمل چالکتا، اور بہترین کیمیائی استحکام کو یکجا کرتا ہے۔SiC سیرامکس، اعلی درجہ حرارت کی سنٹرنگ کے ذریعے تشکیل دیا گیا، نہ صرف اعلی تھرمل جھٹکا مزاحمت کی نمائش کرتا ہے بلکہ آکسائڈائزنگ اور سنکنرن ماحول میں مستحکم ساخت اور سائز کو بھی برقرار رکھتا ہے۔ نتیجے کے طور پر، جب ویفر بوٹ کی شکل میں گھڑا جاتا ہے، تو یہ قابل اعتماد طریقے سے اعلی درجہ حرارت کے عمل جیسے کہ بازی، اینیلنگ، اور آکسیڈیشن کی حمایت کر سکتا ہے، یہ خاص طور پر 1100 ° C سے زیادہ درجہ حرارت پر چلنے والے تھرمل عمل کے لیے موزوں بناتا ہے۔

1. ایک SiC سیرامک ​​ویفر بوٹ کیا ہے؟

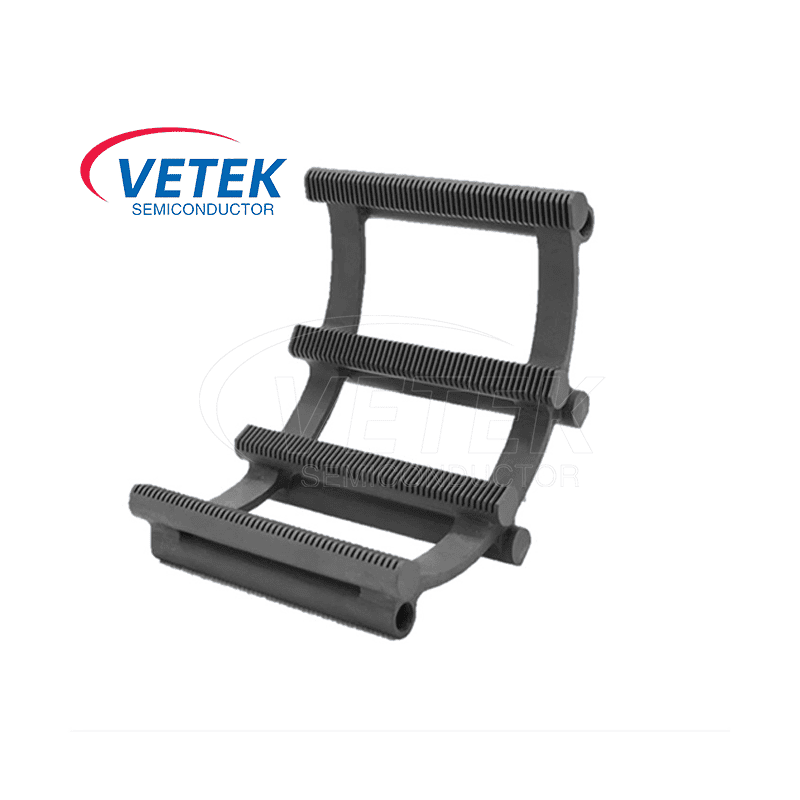

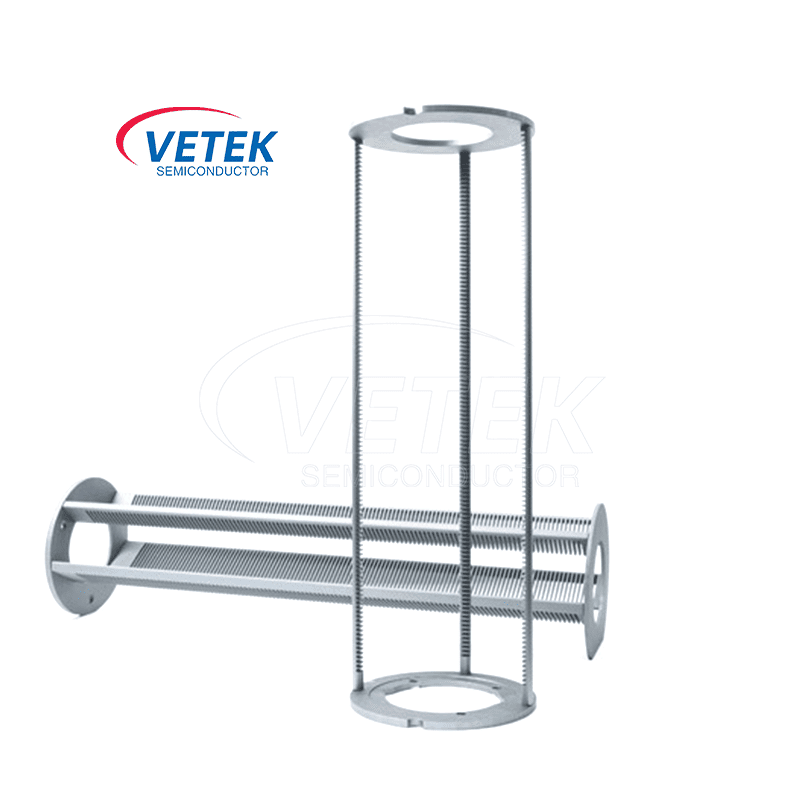

ویفر بوٹس کا ڈھانچہ عام طور پر کثیر پرتوں والی، متوازی گرڈ کنفیگریشن کے ساتھ ڈیزائن کیا جاتا ہے، جو بیک وقت درجنوں یا یہاں تک کہ سینکڑوں ویفرز کو رکھنے کی صلاحیت رکھتا ہے۔ تھرمل ایکسپینشن گتانک کو کنٹرول کرنے میں SiC سیرامکس کے فوائد انہیں اعلی درجہ حرارت کے ریمپ اپ اور ریمپ ڈاؤن عمل کے دوران تھرمل ڈیفارمیشن یا مائیکرو کریکنگ کا کم خطرہ بناتے ہیں۔ اس کے علاوہ، دھات کی ناپاکی کے مواد کو سختی سے کنٹرول کیا جا سکتا ہے، جو اعلی درجہ حرارت پر آلودگی کے خطرات کو نمایاں طور پر کم کرتا ہے۔ یہ انہیں ان عملوں کے لیے انتہائی موزوں بناتا ہے جو صفائی کے لیے انتہائی حساس ہوتے ہیں، جیسے پاور ڈیوائسز، SiC MOSFETs، MEMS، اور دیگر مصنوعات کی تیاری۔

2. کوارٹز بمقابلہ SiC بمقابلہ گریفائٹ ویفر بوٹس: مواد کا موازنہ

روایتی کوارٹج ویفر بوٹس کے مقابلے میں، سلکان کاربائیڈ سیرامک ​​ویفر بوٹس کی سروس لائف عام طور پر زیادہ درجہ حرارت، بار بار تھرمل سائیکلنگ کے حالات میں 3-5 گنا زیادہ ہوتی ہے۔ ان کی اعلی سختی اور اخترتی کے خلاف مزاحمت زیادہ مستحکم ویفر سیدھ کی اجازت دیتی ہے، جس سے پیداوار کو بہتر بنانے میں مدد ملتی ہے۔ زیادہ اہم بات یہ ہے کہ، SiC مواد بار بار ہیٹنگ اور کولنگ سائیکل کے دوران کم سے کم جہتی تبدیلیوں کو برقرار رکھتا ہے، ویفر بوٹ کی خرابی کی وجہ سے ویفر ایج چپنگ یا پارٹیکل شیڈنگ کو کم کرتا ہے۔

3. سلکان کاربائیڈ ویفر بوٹ میٹریل کی اقسام

تمام SiC ویفر کشتیاں ایک ہی سیرامک ​​گریڈ سے تیار نہیں کی جاتی ہیں۔ مختلف مینوفیکچرنگ راستے الگ الگ مائکرو اسٹرکچر اور کارکردگی کی خصوصیات پیدا کرتے ہیں۔

3.1 دوبارہ تیار کردہ سلکان کاربائیڈ (RSiC)

Recrystallized SiC انجینئرڈ اعلی درجہ حرارت سیرامک ​​اجزاء میں استعمال کیا جاتا ہے. درجے کے لحاظ سے، یہ نمایاں کھلی چھید کی نمائش کر سکتا ہے، جس پر آلودگی، صفائی اور عمل کی مطابقت کا جائزہ لیتے وقت غور کیا جانا چاہیے۔

3.2 سینٹرڈ سلکان کاربائیڈ (SSiC)

دباؤ کے بغیر sintered SiC اعلی سختی، میکانی طاقت اور اچھی تھرمل کارکردگی کے ساتھ ایک گھنے سیرامک ​​ڈھانچہ فراہم کر سکتا ہے۔ اصل خصوصیات فارمولیشن، sintering کے عمل اور مواد کے گریڈ پر منحصر ہے.

3.3 ری ایکشن بانڈڈ سلکان کاربائیڈ (RBSiC / SiSiC)

رد عمل سے منسلک SiC میں عام طور پر ایک بقایا سلکان مرحلہ ہوتا ہے۔ یہ سروس کے زیادہ سے زیادہ درجہ حرارت اور کیمیائی مطابقت کو متاثر کر سکتا ہے، اس لیے اس کی آپریٹنگ حدود کو RSiC یا SSiC سے مماثل نہیں سمجھا جانا چاہیے۔

3.4 SiC- Coated Graphite Wafer Carriers

ایک SiC لیپت گریفائٹ ویفر کیریئر یک سنگی SiC سیرامک ​​ویفر بوٹ سے مختلف تعمیر ہے۔

یہ ایک گریفائٹ سبسٹریٹ کا استعمال کرتا ہے جو جمع شدہ SiC کوٹنگ سے محفوظ ہے۔ اس طرح کے ڈیزائن مخصوص تھرمل پروسیسنگ ماحول میں فوائد پیش کر سکتے ہیں، لیکن کوٹنگ کی سالمیت، بے نقاب کناروں اور ممکنہ آلودگی کا جائزہ لینا ضروری ہے۔

4. مستقبل کا آؤٹ لک

صنعتی ایپلی کیشنز میں، سلکان کاربائیڈ سیرامک ​​ویفر بوٹس بتدریج تھرمل پروسیسنگ کے عمل میں اعلیٰ درجے کے سازوسامان کے مینوفیکچررز کے لیے ترجیحی انتخاب بن رہی ہیں، روایتی سلکان ڈیوائسز سے لے کر تیسری نسل کے سیمی کنڈکٹر مواد تک۔ یہ نہ صرف تھرمل پروسیسنگ کے مختلف آلات، جیسے عمودی ٹیوب فرنس اور افقی آکسیڈیشن فرنس کے لیے موزوں ہیں، بلکہ اعلی درجہ حرارت، انتہائی سنکنرن ماحول میں ان کی مستحکم کارکردگی عمل کی مستقل مزاجی اور آلات کی صلاحیت کی مضبوط ضمانت بھی فراہم کرتی ہے۔

سلکان کاربائیڈ سیرامک ​​ویفر بوٹس کا بتدریج مقبول ہونا سیمی کنڈکٹر آلات کے بنیادی سپورٹ اجزاء میں داخل ہونے والے جدید سیرامک ​​مواد کی سرعت کی نشاندہی کرتا ہے۔ روایتی کوارٹج مواد کے مقابلے میں، اعلی درجہ حرارت کے استحکام، ساختی سختی، اور تھرمل تھکاوٹ کے خلاف مزاحمت میں ان کے فوائد اعلی درجہ حرارت کے مسلسل ارتقاء اور زیادہ سخت عمل کی کھڑکیوں کے لیے ایک قابل اعتماد مادی بنیاد فراہم کرتے ہیں۔ فی الحال، 6 انچ اور 8 انچ سلکان کاربائیڈ سیرامک ​​ویفر کشتیاں بڑے پیمانے پر سیمی کنڈکٹر انڈسٹری میں پاور ڈیوائسز کے تھرمل ٹریٹمنٹ کے عمل میں بڑے پیمانے پر استعمال ہوتی ہیں۔

12 انچ کی تصریح آہستہ آہستہ اعلیٰ درجے کے عمل اور جدید پروڈکشن لائنوں میں متعارف کرائی جا رہی ہے، جو آلات اور مادی تعاون کے اگلے مرحلے کے لیے ایک اہم سمت بن رہی ہے۔ ایک ہی وقت میں، 2-4 انچ کی ویفر بوٹس تحقیقی پلیٹ فارمز اور مخصوص عمل کے منظرناموں میں اپنا کردار ادا کرتی رہتی ہیں، جیسے کہ ایل ای ڈی سبسٹریٹ پروسیسنگ اور پروسیسنگ کی تصدیق۔ سلیکون کاربائیڈ سیرامک ​​ویفر بوٹس استحکام، سائز کنٹرول، اور ویفر کی صلاحیت میں زیادہ فوائد کا مظاہرہ کریں گی، جو متعلقہ سیرامک ​​مواد کی ٹیکنالوجی کے مسلسل ارتقا کو آگے بڑھاتی ہیں۔

اکثر پوچھے گئے سوالات

1. ویفر بوٹ کا بنیادی کام کیا ہے؟

ایک ویفر بوٹ فرنس پروسیسنگ کے دوران سیمی کنڈکٹر ویفرز کو درست جگہوں پر رکھتی ہے۔ اس کے اہم کام مکینیکل سپورٹ، ویفر الائنمنٹ اور تھرمل اور کیمیائی عمل کے ماحول کے ساتھ مطابقت ہیں۔

2. ایک SiC ویفر بوٹ اور کوارٹج ویفر بوٹ میں کیا فرق ہے؟

SiC سیرامک ​​ویفر کشتیاں عام طور پر اعلی تھرمل چالکتا اور مناسب درجات کے لیے زیادہ اعلی درجہ حرارت مکینیکل صلاحیت فراہم کرتی ہیں۔ کوارٹج ویفر بوٹس میں تھرمل توسیع بہت کم ہوتی ہے اور یہ بڑے پیمانے پر قائم کلین سیمی کنڈکٹر فرنس کے عمل میں استعمال ہوتی ہیں۔ ترجیحی مواد آپریٹنگ حالات پر منحصر ہے۔

3. ایک SiC سیرامک ​​ویفر بوٹ کس درجہ حرارت کو برداشت کر سکتی ہے؟

تمام SiC سیرامک ​​ویفر بوٹس کے لیے درجہ حرارت کی کوئی حد نہیں ہے۔ زیادہ سے زیادہ آپریٹنگ درجہ حرارت کا انحصار SiC گریڈ، فرنس کا ماحول، مکینیکل بوجھ، نمائش کا دورانیہ اور تھرمل سائیکلنگ پر ہوتا ہے۔ تیار شدہ جزو کو اس کے مطلوبہ عمل کی شرائط کے لیے اہل ہونا چاہیے۔

4. کیا SiC ویفر بوٹس بازی اور آکسیڈیشن کے لیے موزوں ہیں؟

ہاں، مناسب طریقے سے منتخب اور اہل SiC سیرامک ​​ویفر بوٹس کو بازی اور آکسیڈیشن ایپلی کیشنز میں استعمال کیا جا سکتا ہے۔ مادی کیمسٹری، سطح کی صفائی، مکینیکل ڈیزائن اور پروسیس گیسوں کے ساتھ مطابقت کی تصدیق ہونی چاہیے۔

5. کیا SiC سیرامک ​​ویفر بوٹس کو اپنی مرضی کے مطابق بنایا جا سکتا ہے؟

ویفر بوٹس کو مختلف فرنس کنفیگریشنز، ویفر ڈائمینشنز، سلاٹ کاؤنٹ، پچز اور سپورٹ جیومیٹریز کے لیے انجنیئر کیا جا سکتا ہے، جو کہ مینوفیکچرنگ فزیبلٹی اور ڈیزائن کی توثیق سے مشروط ہے۔

6. ٹھوس SiC اور SiC لیپت گریفائٹ ویفر بوٹس میں کیا فرق ہے؟

ٹھوس SiC سیرامک ​​ویفر کشتیاں سیرامک ​​باڈی کا استعمال کرتی ہیں، جب کہ SiC لیپت گریفائٹ کیریئر حفاظتی SiC پرت کے ساتھ گریفائٹ سبسٹریٹ استعمال کرتے ہیں۔ ان کا تھرمل ردعمل، ناکامی کا طریقہ کار، آلودگی کے خطرات اور سروس کی حدود مختلف ہیں۔

7. ویفر کشتیوں میں ذرہ پیدا ہونے کا کیا سبب ہے؟

ممکنہ وجوہات میں مکینیکل رگڑ، غیر موزوں ویفر-رابطہ جیومیٹری، جمع شدہ فلم کی تعمیر، تھرمل نقصان، سطح کے نقائص اور ہینڈلنگ یا صفائی کے دوران آلودگی شامل ہیں۔ جڑ کی وجہ کے تجزیہ میں کیریئر کے مواد اور اصل فرنس کے عمل پر غور کرنا چاہئے۔
