نمونہ نقشہ سازی

گاہک کی طرف سے فراہم کردہ جسمانی نمونے کی بنیاد پر (چاہے یہ پہنا ہوا یا ٹوٹا ہوا حصہ ہی کیوں نہ ہو)، ہم جسمانی ساخت ریورس انجینئرنگ سے لے کر مادی سطح کی فزیکو کیمیکل خصوصیات تک ایک مکمل اسپیکٹرم سروس پیش کرتے ہیں۔ سیمی کنڈکٹر گریڈ کے اعلیٰ درستگی کے معائنے کے سازوسامان کا فائدہ اٹھاتے ہوئے، ہم پیچیدہ 3D جیومیٹرک ڈھانچے، کوٹنگ/سبسٹریٹ انٹرفیس کی خصوصیات، اور مادی جسمانی پیرامیٹرز کو درست طریقے سے درست کرتے ہیں، اس بات کو یقینی بناتے ہوئے کہ ریورس انجنیئرڈ پروڈکٹ کی تکمیل ہوتی ہے یا جسمانی فٹ، عمل کی مطابقت، اور سروس لائف (فارم-فٹ-فنکشن ریپلیسمنٹ) میں OEM معیارات سے زیادہ ہے۔

ہم کیا پیمائش کرتے ہیں (تکنیکی ڈیلیوریبل):

جہتی اور جیومیٹرک رواداری:اعلی درستگی کوآرڈینیٹ میسرنگ مشینوں (سی ایم ایم) اور آپٹیکل تھری ڈی اسکینرز کا استعمال کرتے ہوئے، ہم مکمل سائز کے پوائنٹ کلاؤڈ ماڈلنگ اور پیچیدہ گہا کے ڈھانچے کی تعمیر نو اور ماؤنٹنگ/لوکیٹنگ ہولز انجام دیتے ہیں، جس سے مائکرون کی سطح کی درستگی حاصل ہوتی ہے۔
سطح کی مائیکرو مورفولوجی اور ہموار پن:نینو میٹر پیمانے پر سطح کی کھردری (Ra) اور بڑے رقبے کے چپٹے پن کا اندازہ کرنے کے لیے وائٹ لائٹ انٹرفیرو میٹرز اور آپٹیکل پروفائلز کا استعمال، ویفر ہینڈلنگ اور چیمبر سیلنگ کی ضروریات کو پورا کرنا۔
ایج مائیکرو خصوصیات:کوٹنگ کلائمب مورفولوجی کو بہتر بنانے اور تیز کونوں پر تناؤ کے ارتکاز سے بچنے کے لیے کنارے R-radii اور چیمفر مائیکرو پروفائلز کی ہائی میگنیفیکیشن میپنگ جو کہ ہائی ٹمپریچر ڈیلامینیشن کا سبب بن سکتی ہے۔
گریفائٹ سبسٹریٹ اور تھرمل میچنگ تجزیہ:سبسٹریٹ اور CVD کوٹنگ کے درمیان تھرمل تناؤ کی مماثلت کو یقینی بنانے کے لیے ہائی پیوریٹی گریفائٹ سبسٹریٹ کی کثافت، اناج کے سائز، اور تھرمل ایکسپینشن (CTE) کے گتانک کا اندازہ۔
کوٹنگ کراس سیکشن اور انٹرفیس بانڈنگ کوالٹی:غیر تباہ کن XRF اور میٹالوگرافک کراس سیکشن SEM تجزیہ مطلق موٹائی، CVD کوٹنگ کی ریڈیل یکسانیت، اور انٹرفیس کی دخول کی گہرائی کی پیمائش کرنے کے لیے۔
مرحلے کی ساخت اور مائیکرو کرسٹل تجزیہ:CVD SiC کی کیوبک فیز (β-SiC) کی پاکیزگی کی XRD تشخیص؛ CVD TaC کی کیمیائی اسٹوچیومیٹری اور کرسٹل ساخت کی خصوصیات کا کوالٹیٹیو اسسمنٹ۔

حقیقی معاملہ اور کسٹمر کے فوائد (تجربہ):

ایک 12 انچ سیمی کنڈکٹر اینچنگ جزو کا صارف:OEM کی فراہمی بند صرف ایک پہنا ہوا استعمال شدہ حصہ دستیاب تھا۔ CMM ریورس ماڈلنگ + SEM کوٹنگ کراس سیکشن تجزیہ کے ذریعے، ہم نے 2 ماہ کے اندر بغیر کسی اصل ڈرائنگ کے متبادل حصے کی ترقی اور آن ٹول ٹیسٹنگ مکمل کی، 100% انسٹالیشن فٹ حاصل کی۔ بالآخر، اجزاء کی خریداری کا دور اصل 6 ماہ کے درآمدی لیڈ ٹائم سے کم کر کے 2 ماہ کر دیا گیا، یونٹ کی خریداری کی لاگت میں 42 فیصد کمی آئی، اور یہ ماڈل 30 سے زیادہ بیچوں کے لیے مستحکم طور پر فراہم کیا گیا ہے۔

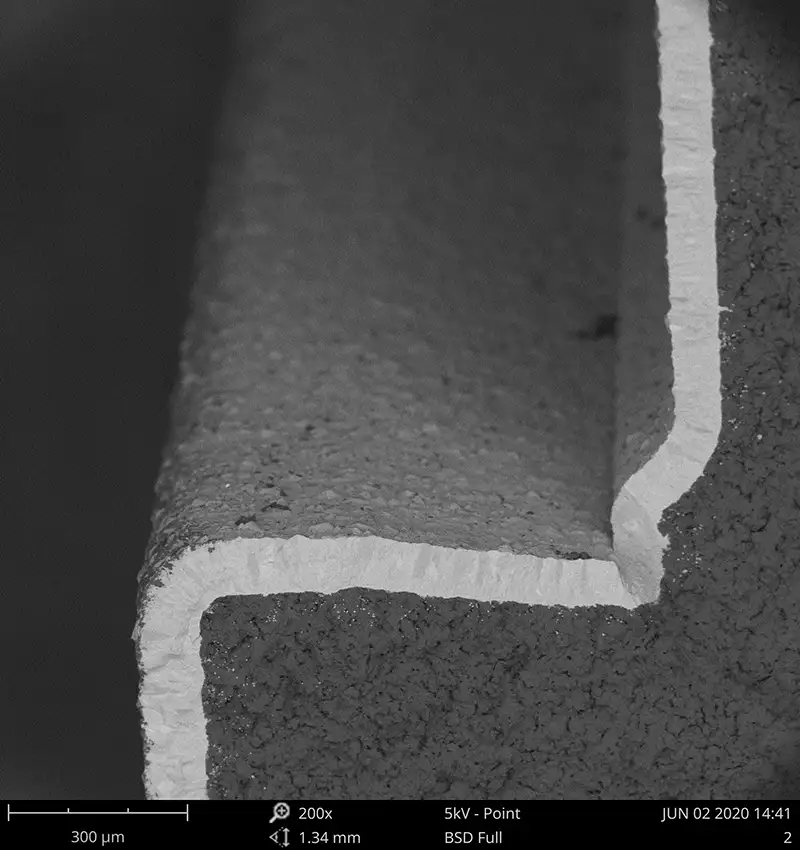

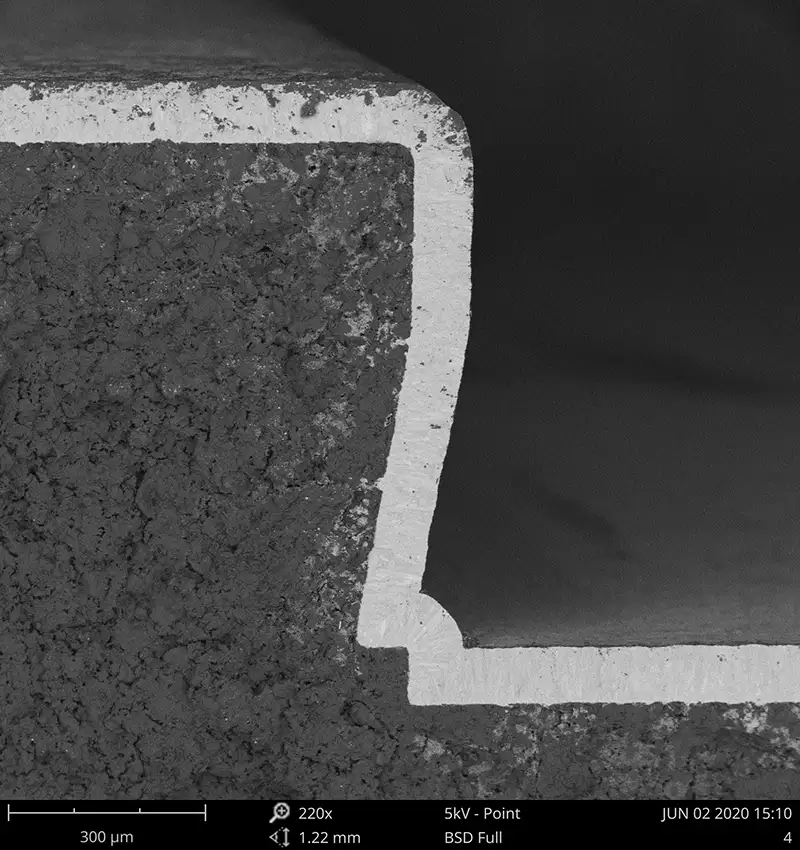

SEM کوٹنگ کراس سیکشن پر سلکان کاربائیڈ (SiC) کوٹنگ

اکثر پوچھے گئے سوالات

1. سوال: میں CVD SiC کوٹنگ اور CVD TaC کوٹنگ کے درمیان کیسے انتخاب کروں؟

▼

A:اپنے عمل کے درجہ حرارت اور گیس فیز سنکنرن کی شدت کو دیکھیں۔ اگر عمل کا درجہ حرارت 1000 ° C سے کم ہے اور بنیادی طور پر Cl₂/F₂ پر مبنی اینچنگ یا روایتی ایپیٹیکسی شامل ہے، تو منتخب کریںCVD SiCبہترین لاگت کی کارکردگی کے لیے؛ اگر عمل کا درجہ حرارت 1200 ° C سے زیادہ ہے اور اس میں سخت سنکنرن ماحول شامل ہے (مثال کے طور پر، SiC PVT سنگل کرسٹل گروتھ)، ہم تجویز کرتے ہیںCVD TaC، جو اعلی درجہ حرارت اور سنکنرن مزاحمت پیش کرتا ہے۔ ہم آپ کے مخصوص عمل کے پیرامیٹرز کی بنیاد پر مفت انتخاب کی سفارش کی رپورٹ فراہم کر سکتے ہیں۔

2. سوال: کیا آپ سنگل پیس/چھوٹے بیچ کی پروٹو ٹائپنگ کی حمایت کرتے ہیں؟ لیڈ ٹائم کیا ہے؟

▼

A:جی ہاں! ریورس انجینئرنگ پروٹو ٹائپس کے لیے،MOQ 1 ٹکڑا ہے۔. روایتی سادہ حصوں کے لیے، نمونے کی وصولی سے لے کر نقشے والے حصے کی ترسیل تک، تیز ترین لیڈ ٹائم تقریباً ہے10-15 کام کے دن; پیچیدہ کوٹنگ کے عمل میں شامل حصوں کے لئے یہ تقریبا ہے20-25 کام کے دن. فوری تشخیص کے لیے ہمارے انجینئرز سے رابطہ کریں۔

3. سوال: استعمال کے دوران گریفائٹ کے پرزوں پر سی وی ڈی کوٹنگ ڈیلامینیشن کی کیا وجہ ہے؟ کیا اسے حل کیا جا سکتا ہے؟

▼

A:90% ڈیلامینیشن کیسز گریفائٹ سبسٹریٹ کے تھرمل ایکسپینشن (CTE) کے گتانک اور کوٹنگ کے درمیان مماثلت کی وجہ سے ہوتے ہیں، جس کی وجہ سے تیزی سے حرارتی / ٹھنڈک کے تحت تھکاوٹ چھیل جاتی ہے۔ ہمارا حل: سب سے پہلے اپنے اصل حصے کے CTE وکر کی درست پیمائش کریں، پھر خاص طور پر سبسٹریٹ کی کثافت اور جمع کرنے والے درجہ حرارت کے میلان کو ایڈجسٹ کریں تاکہ دونوں CTEs انتہائی مماثل ہوں۔ بانڈ کی طاقت سے زیادہ تک بہتر کیا جا سکتا ہے1.5 گناصنعت روایتی سطح.

4. سوال: کیا آپ مصنوعات کے لیے CoA (تجزیہ کا سرٹیفکیٹ) فراہم کر سکتے ہیں؟ اس میں کون سا ڈیٹا شامل ہے؟

▼

A:ہر بھیجے گئے پروڈکٹ کے ساتھ معیاری آتا ہے۔منفرد سیریل نمبر + مکمل CoA رپورٹ. رپورٹ میں شامل ہیں: اہم جہت CMM معائنہ کا ڈیٹا، ملٹی پوائنٹ کوٹنگ موٹائی کی تقسیم کا نقشہ، سطح کی کھردری (Ra) قدریں، اور مادی پاکیزگی (GDMS) کے تجزیہ کے نتائج۔
