بنیادی نتیجہ:صحیح CVD SiC، TaC کوٹنگ یا ٹھوس SiC کا انتخاب براہ راست ایپیٹیکسی/ایچنگ لائنوں پر ذرات کی سطح اور اجزاء کی زندگی کا تعین کرتا ہے۔ یہ مضمون درجہ حرارت، ماحول اور عمل کے لحاظ سے واضح انتخاب کی حدود فراہم کرتا ہے، جو بڑے آلات کی تبدیلی کے حل اور کلیدی میٹرکس سے مماثل ہے، تاکہ آپ کو تیز فیصلے کرنے اور خطرے کو کم کرنے میں مدد ملے۔

GaN MOCVD کے عمل میں، گریفائٹ پر مبنی SiC کوٹڈ سسپٹرز عام طور پر NH₃/H₂ ماحول کے تحت 1100°C پر سینکڑوں گھنٹے تک مستحکم طور پر کام کر سکتے ہیں۔ تاہم، تھرمل فیلڈ کی عدم یکسانیت کی وجہ سے، کنارے اور وسطی علاقوں کے درمیان کوٹنگ لائف ٹائم فرق 50% سے زیادہ ہو سکتا ہے۔ SiC PVT کرسٹل ترقی کے عمل میں، جب درجہ حرارت 1600 ° C سے زیادہ ہو جاتا ہے، SiC کوٹنگ شاندار اور گلنا شروع ہو جاتی ہے، جس کے لیے TaC کوٹنگ یا سالڈ SiC سلوشنز پر سوئچ کرنے کی ضرورت ہوتی ہے۔ غلط اجزاء کے مواد کو منتخب کرنے کے نتائج - بہترین طور پر، ہر 2-3 ماہ بعد استعمال کی اشیاء کو تبدیل کرنا؛ بدترین طور پر، ذرہ آلودگی کی وجہ سے ویفرز کی پوری بھٹی کا سکریپ۔ یہ مضمون VeTek سیمی کنڈکٹر تکنیکی ٹیم (ڈاکٹر Xiao کی رہنمائی میں) کی طرف سے لکھا گیا ہے، جس کا مقصد ایپیٹیکسی/ایچنگ/PVT انجینئرز کے لیے "آلات کے ماڈل → عمل کے حالات → اجزاء کا انتخاب → زندگی بھر کی توقع" کا ایک منظم فیصلہ سازی کا فریم ورک قائم کرنا ہے، جس سے آپ کو مواد، ذرات کو کنٹرول کرنے اور تشخیص کرنے والوں کو تیزی سے میچ کرنے میں مدد ملے گی۔

1. عمل کی شرائط کی بنیاد پر SiC کوٹنگ، TaC کوٹنگ یا ٹھوس SiC کا انتخاب کیسے کریں؟

بنیادی نتیجہ:"درجہ حرارت → ماحول → عمل کی قسم" کی تین جہتوں کے ساتھ فیصلہ کریں: ≤1600°C پر CVD SiC کوٹنگ کو ترجیح دیں؛ 2000 ° C یا سخت سنکنرن ماحول کے لیے TaC منتخب کریں۔ اینچنگ اور انتہائی اعلیٰ صفائی کے منظرناموں کے لیے ٹھوس SiC کو ترجیح دیں۔

پروڈکشن لائن کا اصل انتخاب کرتے وقت، انجینئر اکثر پوچھتے ہیں: "میرے Aixtron/Veeco آلات کے لیے، GaN یا SiC ایپیٹیکسی چلانے کے لیے، کس درجہ حرارت پر اور کس ماحول میں، مجھے کون سی کوٹنگ استعمال کرنی چاہیے؟" جواب پیچیدہ نہیں ہے، لیکن تین جہتوں کو آپس میں جوڑنے کی ضرورت ہے۔

درجہ حرارت کی کھڑکی پہلی حد ہے۔

CVD SiC کوٹنگ اب بھی تقریباً 2000–2100°C سے نیچے ساختی سالمیت کو برقرار رکھ سکتی ہے۔ اس حد سے آگے، غیر متضاد بخارات (ترجیحی سلکان اتار چڑھاؤ) ہوتا ہے، جس کی وجہ سے سطح کھردری ہوتی ہے اور ذرات میں اضافہ ہوتا ہے۔ TaC کوٹنگ کا پگھلنے کا نقطہ 3880 ° C تک ہے اور یہ 2400 ° C سے زیادہ PVT کرسٹل نمو والے ماحول میں بھی بخارات کا انتہائی کم دباؤ برقرار رکھ سکتا ہے۔ سالڈ SiC میں کوٹنگ-سبسٹریٹ انٹرفیس کا کوئی مسئلہ نہیں ہے اور یہ چیمبر کے اجزاء کو بار بار تھرمل جھٹکا لگانے کے لیے موزوں ہے۔

ماحول اور Corrosivity کوٹنگ کیمیکل استحکام کا تعین کرتے ہیں۔

NH₃، H₂ یا کلورین پر مبنی گیسوں پر مشتمل ماحول میں، SiC کوٹنگ اچھی کارکردگی کا مظاہرہ کرتی ہے، لیکن اعلی درجہ حرارت ہائیڈروجن کے ذریعے SiC کی سنکنرن کی شرح TaC کے مقابلے میں نمایاں طور پر زیادہ ہے۔ تجرباتی اعداد و شمار سے پتہ چلتا ہے کہ اعلی درجہ حرارت والے امونیا میں TaC کی سنکنرن کی شرح SiC کے تقریباً 1/6 ہے، اور ہائیڈروجن میں یہ 1/10 تک بھی کم ہو سکتی ہے۔ لہذا، SiC epitaxy یا GaN MOCVD کے لیے معیاری حالات زیادہ تر SiC کوٹنگ کا استعمال کرتے ہیں، جب کہ اعلی سنکنرن یا انتہائی اعلی درجہ حرارت کے منظرناموں کو TaC میں تبدیل ہونا چاہیے۔

عمل کی قسم اور اجزاء فنکشن میچنگ

• GaN MOCVD / Si epitaxy: اعلی پیوریٹی گریفائٹ + CVD SiC کوٹڈ سسپٹر، پہلے سے گرم رنگ کو ترجیح دیں

• SiC PVT کرسٹل گروتھ: گریفائٹ ہاٹ زون کے اجزاء کے لیے TaC کوٹنگ کی سختی سے سفارش کریں

• پلازما اینچنگ (فوکس رنگ، وغیرہ): ٹھوس SiC یا SiC-کوٹیڈ گریفائٹ دونوں ممکن ہیں، ذرہ کی ضروریات اور لاگت پر منحصر ہے

• چیمبر کے اہم حصے ذرات کے لیے انتہائی حساس: بغیر کوٹنگ انٹرفیس کے ٹھوس SiC کو ترجیح دیں۔

تصویر 1 - VeTek مین پروڈکٹ شوکیس

2. Aixtron/Veeco Graphite Susceptor Compatibility اور Custom Replacement Solutions

بنیادی نتیجہ:VeTek کسٹمر ڈرائنگ یا اصل اسپیئر پارٹس کی بنیاد پر 1:1 حسب ضرورت کو سپورٹ کرتا ہے، جس میں بڑے پلیٹ فارمز جیسے کہ Aixtron G10، Veeco K465i، ASM Epsilon وغیرہ شامل ہیں۔ معیاری پروڈکٹس تیزی سے بھیجے جا سکتے ہیں۔ حسب ضرورت حصوں میں عام طور پر 3-6 ہفتے لگتے ہیں۔

بہت سے انجینئر جس چیز کے بارے میں سب سے زیادہ فکر مند ہیں وہ یہ نہیں ہے کہ "کیا اسے بنایا جا سکتا ہے،" بلکہ "کیا یہ اصل حصوں کی طرح مستحکم ہو سکتا ہے، قابل کنٹرول لیڈ ٹائم کے ساتھ، اور مکمل معائنہ رپورٹس دستیاب ہیں۔" VeTek کی بنیادی صلاحیتوں میں سے ایک ڈرائنگ کے مطابق مکمل تخصیص کرنا ہے جبکہ بڑے آلات کے برانڈز کے ساتھ مطابقت رکھتا ہے۔

اہم سازوسامان مطابقت فوری حوالہ

نیچے دی گئی جدول کو براہ راست داخلی تکنیکی جائزہ یا حصولی کی تشخیص کے لیے استعمال کیا جا سکتا ہے:

اصل پروجیکٹس میں، ہم اکثر گاہکوں سے اصل اسپیئر پارٹس یا CMM ڈرائنگ حاصل کرتے ہیں۔ تکنیکی ٹیم، تھرمل فیلڈ میچنگ اور جہتی رواداری کی تصدیق کرنے کے بعد، سبسٹریٹ کی پاکیزگی، کوٹنگ کی موٹائی اور سطح کی کھردری کے بارے میں سفارشات فراہم کرے گی، اور کسٹمر آن ٹول تصدیق کے لیے نمونے فراہم کرے گی۔

3. CVD SiC کوٹنگ موٹائی یکسانیت اور پارٹیکل کنٹرول کے لیے کلیدی میٹرکس

بنیادی نتیجہ:±5% کے اندر موٹائی کی یکسانیت، نظریاتی قدر کے قریب کثافت، اور قابل کنٹرول سطح کی کھردری پاؤڈر شیڈنگ اور ذرات کی آلودگی کو دبانے کے لیے بنیادی ہیں۔ پاکیزگی کا ہدف 5 پی پی ایم سے کم ہے، جس میں دھات کی اہم نجاست GDMS/ICP-OES کے ذریعے ٹریک کی جاتی ہے۔

ذرات کے مسائل تقریباً ہر ایپیٹیکسی انجینئر کا ڈراؤنا خواب ہوتے ہیں۔ ایک بار جب کوٹنگ میں مقامی پتلے دھبے، چھیدیں یا مائیکرو کریکس ہو جائیں تو پاؤڈر بار بار تھرمل سائیکلنگ اور سنکنرن گیس کے حملے کے تحت بہے گا، جس سے ویفر کی خرابی کی کثافت براہ راست بڑھ جائے گی۔

موٹائی اور یکسانیت

عام CVD SiC کوٹنگ کی موٹائی 100–200 μm ہے۔ پروسیس پیرامیٹر اور فلو فیلڈ کنٹرول کے ذریعے، VeTek ±5% کے اندر موٹائی کی یکسانیت کو مستحکم کرتا ہے۔ 1000 سے زیادہ تھرمل شاک سائیکل (کمرے کا درجہ حرارت ↔ 1100 ° C) کے بعد، کوٹنگ کوئی ڈیلامینیشن نہیں دکھاتی ہے اور ذرات کے نقائص ≤0.1/cm² کی سخت GaN MOCVD ضرورت کو پورا کر سکتی ہے۔

طہارت اور معائنہ

کوٹنگ اور اجزاء کی مجموعی پاکیزگی 5 پی پی ایم سے کم ہوسکتی ہے، کچھ مصنوعات 99.99995٪ تک پہنچ جاتی ہیں۔ ہم ٹریس میٹل تجزیہ کے لیے ICP-OES اور GDMS کا استعمال کرتے ہیں تاکہ یہ یقینی بنایا جا سکے کہ Fe اور Ni جیسی اہم نجاستیں قابل کنٹرول سطحوں پر رہیں، ایپیٹیکسیل لیئر ڈوپنگ یا کیریئر کے ارتکاز میں مداخلت سے گریز کریں۔

کثافت اور سطح کی حالت

CVD کے عمل سے بننے والی β-SiC پولی کرسٹل لائن کی کثافت نظریاتی قدر (تقریباً 3.21 g/cm³) کے قریب ہے جس میں انتہائی کم پوروسیٹی ہے۔ سطح کی کھردری (Ra) کو کسٹمر کے عمل کی ضروریات کے مطابق ایڈجسٹ کیا جا سکتا ہے، کافی مکینیکل انٹر لاکنگ کو یقینی بناتے ہوئے پارٹیکل جنریشن کا ذریعہ بننے سے گریز کیا جا سکتا ہے۔

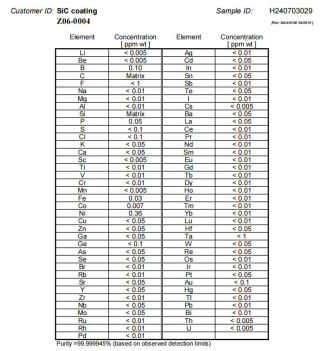

شکل 2 - CVD SiC کوٹنگ کے لیے GDMS معائنہ رپورٹ

4. کیس اسٹڈی: کوٹنگ کی پیداوار کو 50% سے 90% تک بڑھانے کے لیے کنارے کے پیلے رنگ کو حل کرنا

بنیادی نتیجہ:مائیکرو تناؤ کو ختم کرنے کے لیے ابتدائی جمع کی شرح اور بہاؤ کے میدان کو درست طریقے سے کنٹرول کرتے ہوئے، VeTek نے گاہک کے MOCVD گریفائٹ سسپٹر کی کوٹنگ کی پیداوار کو تقریباً 50% سے 90% تک بہتر بنایا، اور نمایاں طور پر سروس کی زندگی میں اضافہ کیا۔

یہ ایک حقیقی کہانی ہے جو پروڈکشن لائن پر ہوئی تھی۔ گاہک نے کچھ گریفائٹ سسیپٹرز پر کنارے پیلے ہونے اور چھیلنے کے رجحان کی اطلاع دی، جس کی وجہ سے بیچ کی کوٹنگ کی مجموعی پیداوار 50% کے قریب طویل عرصے تک منڈلا رہی ہے، جس میں لائن کی دیکھ بھال کے اعلی اخراجات اور ویفر کے خطرے کا سامنا ہے۔

ڈاکٹر ژاؤ کی قیادت میں تکنیکی ٹیم کی مداخلت کے بعد، دو سمتوں پر توجہ مرکوز کی گئی: پہلا، ابتدائی مرحلے میں جمع ہونے کی شرح بہت تیز تھی، جس کی وجہ سے کوٹنگ میں اندرونی دباؤ جمع ہو رہا تھا۔ دوسرا، کنارے اور مرکز کے علاقوں کے درمیان بہاؤ کے میدان میں فرق مقامی زیادہ موٹائی یا کم موٹائی کا باعث بنتا ہے۔ MTS/H₂ تناسب، جمع درجہ حرارت پروفائل اور فکسچر فلو فیلڈ ڈیزائن کو بہتر بنا کر، مائیکرو سٹریس کو مؤثر طریقے سے جاری کیا گیا۔ بالآخر، اس بیچ کی کوٹنگ کی پیداوار اور اس کے نتیجے میں پیداوار 90 فیصد سے زیادہ مستحکم ہو گئی، گاہک کے متبادل سائیکل کو واضح طور پر بڑھا دیا گیا، اور ذرہ شکایات میں نمایاں کمی واقع ہوئی۔

یہ کیس ظاہر کرتا ہے: "کوٹ کرنے کے قابل ہونا" صرف نقطہ آغاز ہے۔ "مضبوط طریقے سے کوٹنگ کرنا، دیرپا رہنا، اور ذرات کو کنٹرول کرنا" حقیقی قدر ہے جس کا انجینئرز خیال رکھتے ہیں۔ ڈیٹا کسی بھی پروموشن سے زیادہ بلند آواز میں بولتا ہے۔

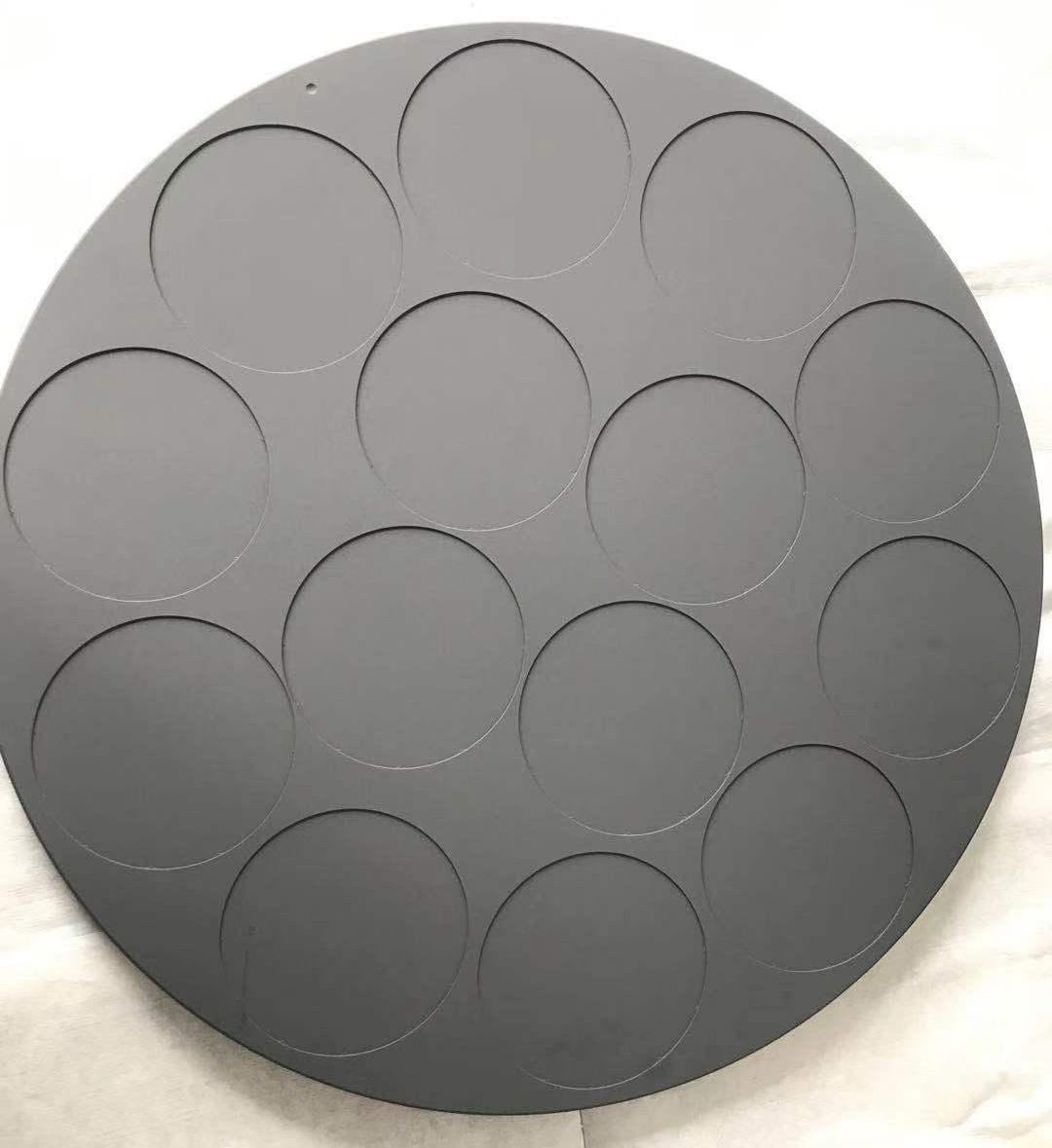

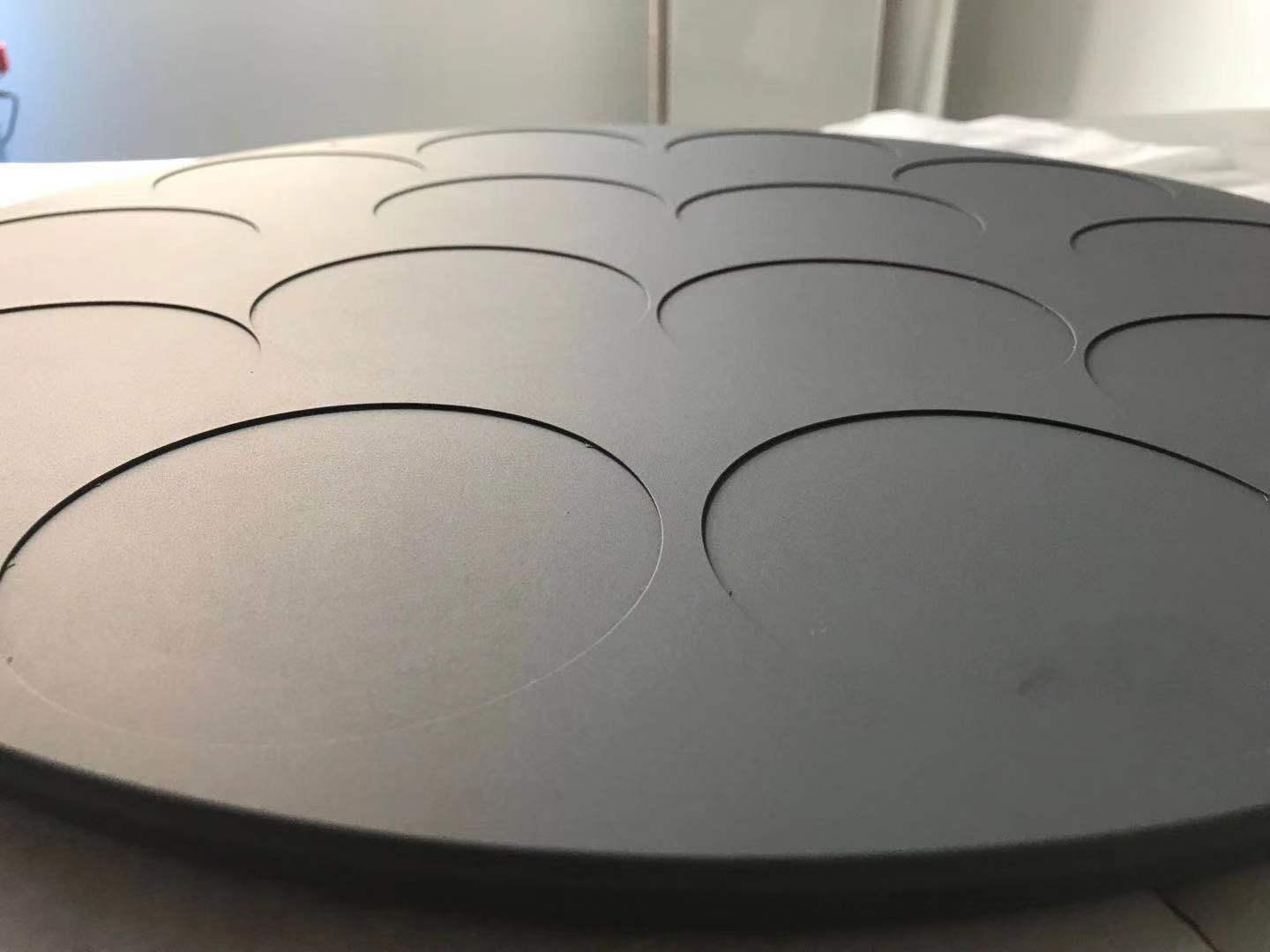

شکل 3 - اعلی پیوریٹی CVD سلکان کاربائیڈ لیپت گریفائٹ سسپٹر یکساں سطح کے رنگ کے ساتھ اور کوئی نقص نہیں

5. ٹھوس SiC اور لیپت گریفائٹ حصوں اور قابل اطلاق منظرناموں کے درمیان فرق

بنیادی نتیجہ:لیپت گریفائٹ حصوں کی قیمت کم ہوتی ہے اور تیز تر تھرمل ردعمل ہوتا ہے، جو زیادہ تر ایپیٹیکسی سسیپٹرز کے لیے موزوں ہوتا ہے۔ ٹھوس SiC میں انٹرفیس کا کوئی خطرہ اور مضبوط پلازما مزاحمت نہیں ہے، جو اعلیٰ ضرورت کے اینچنگ اجزاء اور انتہائی طویل زندگی بھر کے منظرناموں کے لیے موزوں ہے۔

بہت سی سلیکشن میٹنگز اس کے ساتھ جدوجہد کرتی ہیں: کیا ہمیں لیپت گریفائٹ استعمال کرنا چاہئے یا براہ راست سولڈ سی سی پر جانا چاہئے؟ دونوں صرف "کون سا بہتر ہے" کے بارے میں نہیں ہیں، بلکہ درخواست کے منظر نامے اور ملکیت کی کل لاگت (TCO) کے درمیان تجارت کا معاملہ ہے۔

لیپت گریفائٹ حصوں کے فوائد:اعلی سبسٹریٹ تھرمل چالکتا، تیز گرمی، قابل کنٹرول لاگت؛ کوٹنگ کیمیائی رکاوٹ اور ذرہ دبانے فراہم کرتی ہے۔ بڑے سائز کے GaN/SiC epitaxy susceptors کے لیے موزوں ہے جنہیں اعلی تھرمل یکسانیت کی ضرورت ہوتی ہے۔

سالڈ سی سی کے فوائد:یک سنگی β-SiC بغیر کوٹنگ-سبسٹریٹ انٹرفیس کے، کوئی ڈیلامینیشن کا خطرہ نہیں؛ طہارت 5N–7N تک پہنچ سکتی ہے، پلازما کے کٹاؤ کے خلاف شاندار مزاحمت، اہم اینچنگ حصوں جیسے فوکس رِنگز اور شاور ہیڈز کے لیے موزوں، زندگی بھر 2000+ گھنٹے تک۔

6. جزو مکمل لائف سائیکل مینجمنٹ اور صفائی اور تخلیق نو کی قدر

بنیادی نتیجہ:تنصیب کی نگرانی اور بے ضابطگی کے انتباہ سے لے کر پیشہ ورانہ صفائی اور تخلیق نو تک، ایک بند لوپ مینجمنٹ کی تشکیل سے TCO کو نمایاں طور پر کم کیا جا سکتا ہے اور نئے حصے کی خریداری کی تعدد کو کم کیا جا سکتا ہے۔ VeTek Aixtron/Veeco اور دیگر آلات کے لیے صفائی کی مخصوص خدمات فراہم کرتا ہے۔

بہت سی فیکٹریاں لیپت پرزوں کو "استعمال اور ضائع کرنے" کے طور پر استعمال کرتی ہیں۔ حقیقت میں، پیشہ ورانہ صفائی اور تخلیق نو کے بعد، اجزاء کے کافی حصے کو ذرات کی سطح اور تھرمل کارکردگی کو نئے حصوں کے قریب بحال کیا جا سکتا ہے، خاص طور پر Aixtron اور Veeco پلیٹ فارمز کے لیے susceptors اور preheat rings۔

ایک سادہ لائف سائیکل لاگ قائم کرنے کی سفارش کی جاتی ہے: انسٹالیشن کا وقت، مجموعی کام کے اوقات، ہر صفائی کے بعد سطح کی حالت، اور پارٹیکل ٹیسٹ کے نتائج۔ صرف اس صورت میں جب کوٹنگ واضح زرد، مقامی ڈیلامینیشن، یا مسلسل ذرہ کی زیادتی کو ظاہر کرتی ہے، احساس کی بنیاد پر وقت سے پہلے ختم کرنے کے بجائے تبدیلی کے فیصلے کو متحرک کیا جانا چاہیے۔

شکل 4 - CVD SiC کوٹنگ گریفائٹ حصوں کی صفائی کی خدمت

7. سپلائر ایویلیوایشن پوائنٹس اور VeTek سروس کی صلاحیتیں۔

بنیادی نتیجہ:ISO9001 سسٹم، مکمل معائنہ رپورٹس (GDMS/ICP-OES)، نمونے کی معاونت، لیڈ ٹائم قابل اعتماد، اور انگریزی تکنیکی مواصلات کی صلاحیت پر توجہ دیں۔ VeTek کے پاس 24/7 سپورٹ اور بیرون ملک کسٹمر سروس کا تجربہ ہے۔

بین الاقوامی صارفین یا فیکٹریوں کے لیے جو سخت سپلائر کی اہلیت کے تقاضوں کے ساتھ ہیں، درج ذیل نکات خاص طور پر اہم ہیں:

• کوالٹی سسٹم: ISO9001، پروسیس کنٹرول اور ٹریس ایبل۔

• معائنہ کی اہلیت: کوٹنگ اور سبسٹریٹ کے لیے مکمل مواد کے تجزیہ کی رپورٹ فراہم کریں۔

• نمونے اور لیڈ ٹائم: سپورٹ نمونے کی تشخیص؛ معیاری پروڈکٹس تیزی سے بھیجے جاتے ہیں، حسب ضرورت پرزے عام طور پر 3-6 ہفتوں میں، گفت و شنید پر فوری آرڈرز کو تیز کیا جا سکتا ہے۔

• تکنیکی مواصلات: سیلز اور انجینئرنگ دونوں ٹیمیں انگریزی میں روانی سے بات چیت کر سکتی ہیں، جس سے بیرون ملک مقیم صارفین کے لیے مواصلاتی لاگت کم ہوتی ہے۔

• فروخت کے بعد جواب: جب کوٹنگ یا اجزاء میں بے ضابطگی دکھائی دیتی ہے تو تکنیکی مدد اور ناکامی کے تجزیہ میں مدد فراہم کریں۔

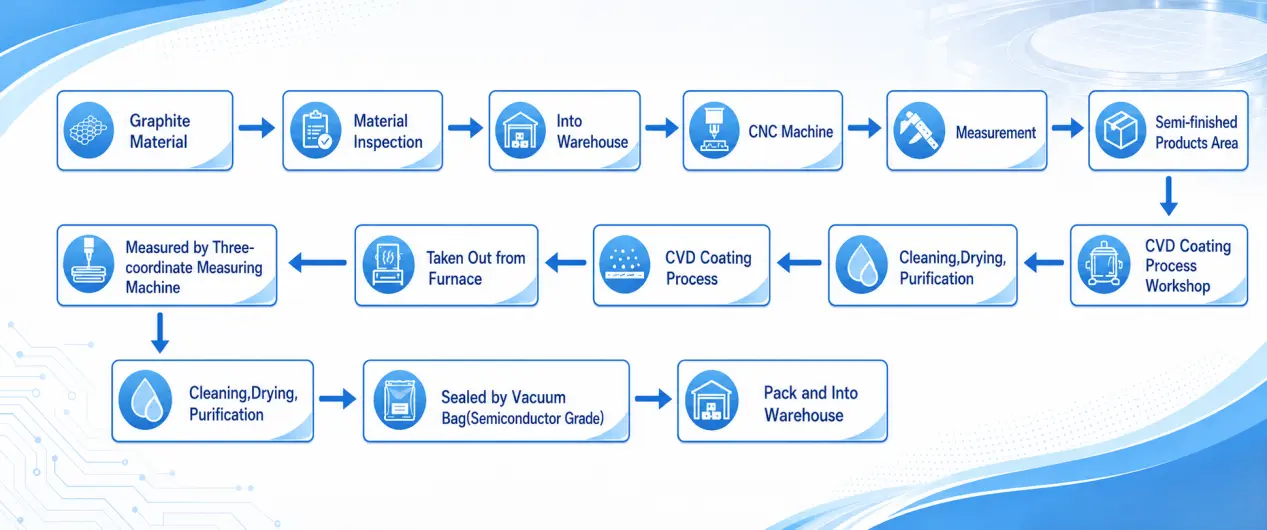

شکل 5 – VeTek پروڈکٹ آرڈر مکمل عمل

8. اکثر پوچھے گئے سوالات

(1)۔ کیا پروڈکٹ ڈرائنگ کی بنیاد پر مکمل تخصیص کی حمایت کرتا ہے؟ یہ کون سا بڑا سامان مل سکتا ہے؟

جی ہاں Aixtron G10، Veeco، ASM، AMEC، TEL جیسے پلیٹ فارمز کے ساتھ مطابقت رکھنے والے سسیپٹر، پری ہیٹ رنگ، ڈائیورژن رِنگ، ہاف مون، فوکس رِنگ وغیرہ کو اپنی مرضی کے مطابق بنا سکتے ہیں۔

(2)۔ پاکیزگی کی ضمانت کیسے دی جاتی ہے؟ دھات کی نجاست کو کس سطح پر کنٹرول کیا جاتا ہے؟

کوٹنگ اور اجزاء کی پاکیزگی 5 پی پی ایم سے کم ہوسکتی ہے، کچھ 99.99995٪ تک پہنچ سکتے ہیں۔ ICP-OES، GDMS اور دیگر آلات کو ٹریس کے تجزیہ کے لیے استعمال کیا جاتا ہے، مکمل رپورٹ فراہم کی جاتی ہے۔

(3)۔ CVD SiC/TaC کوٹنگز کی موٹائی کی یکسانیت اور سروس لائف کے بارے میں کیا خیال ہے؟

موٹائی کی یکسانیت کو عام طور پر ±5%، موٹائی 100–200 μm کے اندر کنٹرول کیا جاتا ہے۔ مناسب پراسیس ونڈوز کے تحت، GaN MOCVD سسپٹر لائف ٹائم 500-1000 گھنٹے کی حد تک پہنچ سکتا ہے۔ انتہائی اعلی درجہ حرارت کے منظرناموں میں TaC یا Solid SiC پر سوئچ کرنے کی ضرورت ہوتی ہے۔

(4)۔ کیا نمونے کی جانچ کی حمایت کی جاتی ہے؟ بلک آرڈرز کے لیے عام لیڈ ٹائم کیا ہے؟

نمونے کی تشخیص کی حمایت کی جاتی ہے۔ معیاری مصنوعات تیزی سے بھیجی جا سکتی ہیں۔ ڈیزائن کی پیچیدگی اور حجم کے لحاظ سے حسب ضرورت حصوں میں عموماً 3-6 ہفتے لگتے ہیں۔ گفت و شنید پر فوری احکامات کو تیز کیا جا سکتا ہے۔

(5)۔ کون سے معیار کے نظام کے سرٹیفیکیشن دستیاب ہیں؟ کیا انسپکشن رپورٹس اور بعد از فروخت سپورٹ فراہم کی جا سکتی ہے؟

ISO9001 کوالٹی مینجمنٹ سسٹم موجود ہے۔ مواد اور کوٹنگ کے تجزیہ کی رپورٹیں 24/7 آن لائن تکنیکی مدد کے ساتھ فراہم کی جا سکتی ہیں۔ بیرون ملک مقیم صارفین کے لیے انگریزی مواصلت ہموار ہے۔

9. خلاصہ اور اگلے اقدامات

انتخاب کبھی بھی "سب سے مہنگے کو منتخب کرنے" یا "سب سے زیادہ موٹی کو منتخب کرنے" کے بارے میں نہیں ہوتا ہے، بلکہ "اپنے آلات، پروسیس ونڈو اور پارٹیکل بجٹ کے تحت کارکردگی اور لاگت کے بہترین توازن کے ساتھ حل تلاش کرنے کے بارے میں ہوتا ہے۔" ہم امید کرتے ہیں کہ یہ ہینڈ بک فیصلہ سازی کا فریم ورک فوری طور پر قائم کرنے میں آپ کی مدد کرے گی: پہلے درجہ حرارت اور ماحول کو دیکھیں، پھر کوٹنگ یا سالڈ SiC سے مماثل ہوں، اور آخر میں ڈیٹا کے ساتھ زندگی بھر اور ذرہ کی کارکردگی کی توثیق کریں۔

اگر آپ Aixtron، Veeco یا دیگر پلیٹ فارمز پر susceptors، preheat rings یا hot-zone components کے متبادل حل کا جائزہ لے رہے ہیں، تو VeTek تکنیکی ٹیم سے براہ راست رابطہ کرنے کے لیے آپ کا استقبال ہے۔ ہم آپ کی ڈرائنگ یا موجودہ اسپیئر پارٹس کی بنیاد پر حسب ضرورت سفارشات، نمونے کی معاونت اور مکمل معائنہ رپورٹ فراہم کر سکتے ہیں۔ ڈاکٹر ژاؤ اور انجینئرنگ ٹیم کسی بھی وقت آپ کے ساتھ تھرمل فیلڈ آپٹیمائزیشن یا خصوصی ڈھانچے کی ترقی کی ضروریات پر بات کرنے کے لیے تیار ہیں۔

مصنوعات کی تفصیلات اور مزید تکنیکی معلومات کے لیے، براہ کرمہم سے رابطہ کریں.

اہم حوالہ جات اور ڈیٹا کے ذرائع

1. VeTek سیمی کنڈکٹر کا اندرونی انجینئرنگ ڈیٹا — GaN MOCVD عمل کے تحت 500-1000 گھنٹے کی SiC-کوٹڈ گریفائٹ سسیپٹر لائف ٹائم، کوٹنگ کی پیداوار 50% سے 90% تک بہتر ہوئی کنارے کی پیلی رنگت کو حل کرنے کے بعد، اور دیگر عملی معاملات [1]۔

2. T/CASME 2000-2025 سیمی کنڈکٹر ایپیٹیکسی کے لیے سلکان کاربائیڈ لیپت گریفائٹ سسیپٹرز کے لیے تکنیکی تفصیلات — سی وی ڈی پروسیس کے ذریعے تیار کردہ SiC-کوٹیڈ گریفائٹ سسیپٹرز کے لیے تکنیکی تقاضوں کی وضاحت کرتا ہے، جو کہ قابل اطلاق سیمی کنڈکٹر ایپیٹیکسی پراڈکٹس پر CVD عمل سے تیار ہوتا ہے۔

3. T/CASME 2085-2025 سلیکون کاربائیڈ کرسٹل گروتھ کے لیے ٹینٹلم کاربائیڈ لیپت پروڈکٹس کے لیے تکنیکی تفصیلات — SiC کرسٹل گروتھ کے منظرناموں میں TaC کوٹڈ گریفائٹ مصنوعات کے لیے تکنیکی تفصیلات۔

4. ناکامورا وغیرہ، "گریفائٹ سبسٹریٹس پر سنٹرڈ ٹینٹلم کاربائیڈ کوٹنگز: بلک اور اپیٹیکسیل گروتھ کے لیے انتہائی قابل اعتماد حفاظتی ملعمع کاری،" اپلائیڈ فزکس لیٹرز، والیوم۔ 106، 082108، 2015۔ اس بات کی تصدیق کرتی ہے کہ TaC کوٹنگز اعلی درجہ حرارت (>2000°C) اور سختی سے سنکنرن ماحول کے تحت گریفائٹ سبسٹریٹس کو مؤثر طریقے سے تحفظ دے سکتی ہیں، جو SiC کوٹنگز کے ساتھ کارکردگی کی واضح حد بناتی ہے۔

5. وانگ وغیرہ، "Si پر SiC کی نمو پر کاربنائزڈ بفر پرت کے اثرات،" جرنل آف کرسٹل گروتھ، والیوم۔ 199، pp. 564–567، 1999۔ - SiC CVD نمو کے عمل میں بفر پرت کے اثرات اور سطحی شکل کے کنٹرول پر بحث کرتا ہے، اسکوپس اور ویب آف سائنس کے ذریعہ ترتیب دیا گیا ہے۔

نوٹ: متن میں زندگی بھر اور کارکردگی کا ڈیٹا عام حوالہ اقدار ہیں۔ اصل کارکردگی مخصوص عمل کے حالات، سامان کی حیثیت اور دیکھ بھال کی سطح سے متاثر ہوتی ہے۔ براہ کرم اصل پیمائش کے ساتھ تصدیق کریں۔

مصنف:VeTek سیمی کنڈکٹر ٹیکنیکل انجینئرنگ ٹیم (ڈاکٹر ژاؤ کی رہنمائی میں مکمل)

مزید تکنیکی بحث یا نمونے کی جانچ کے لیے، براہ کرم ہم سے سرکاری ویب سائٹ کے ذریعے رابطہ کریں۔
