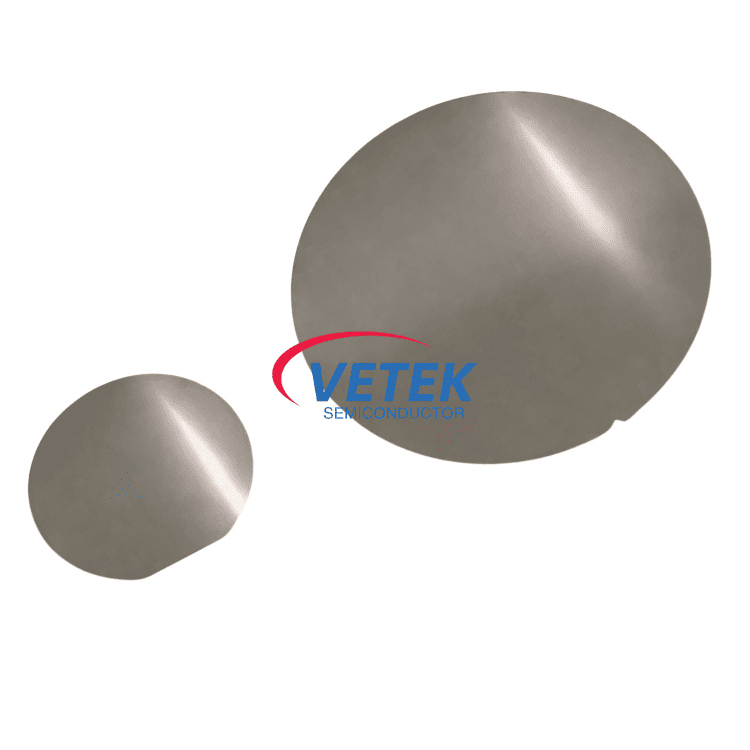

PZT Piezoelectric Wafers (PZT on Si/SOI)
  • PZT Piezoelectric Wafers (PZT on Si/SOI)PZT Piezoelectric Wafers (PZT on Si/SOI)

PZT Piezoelectric Wafers (PZT on Si/SOI)

چونکہ 5G کمیونیکیشنز، درست طبی آلات اور سمارٹ وئیر ایبلز کی توسیع کے ساتھ اعلیٰ حساسیت اور کم طاقت والے MEMS ٹرانسڈیوسرز کی مانگ بڑھ رہی ہے، Si/SOI ویفرز پر ہمارا PZT ایک اہم مادی حل فراہم کرتا ہے۔ اعلی درجے کی پتلی فلم جمع کرنے کے عمل جیسے کہ سول-جیل یا اسپٹرنگ کا استعمال کرتے ہوئے، ہم سلکان سبسٹریٹس پر غیر معمولی مستقل مزاجی اور اعلی پیزو الیکٹرک کارکردگی حاصل کرتے ہیں۔ یہ ویفرز الیکٹرو مکینیکل توانائی کی تبدیلی کے لیے بنیادی مرکز کے طور پر کام کرتے ہیں۔

1. تکنیکی فن تعمیر

ہمارے ویفرز میں ایک نفیس ملٹی لیئر اسٹیک ڈھانچہ ہے جو پیچیدہ MEMS پروسیسنگ کے دوران زیادہ سے زیادہ چپکنے، چالکتا، اور پیزو الیکٹرک ردعمل کو یقینی بنانے کے لیے ڈیزائن کیا گیا ہے:

 ●اوپری الیکٹروڈ (کلیدی پرت): Pt (پلاٹینم)۔

پیزو پرت (بنیادی پرت): پی زیڈ ٹی۔

انٹرمیڈیٹ پرتیں۔: اناج کی واقفیت اور ساختی استحکام کو بہتر بنانے کے لیے بفر لیئر، باٹم الیکٹروڈ، اور آسنجن پرت پر مشتمل ہے۔

سبسٹریٹ: Si یا SOI wafers کے ساتھ ہم آہنگ۔

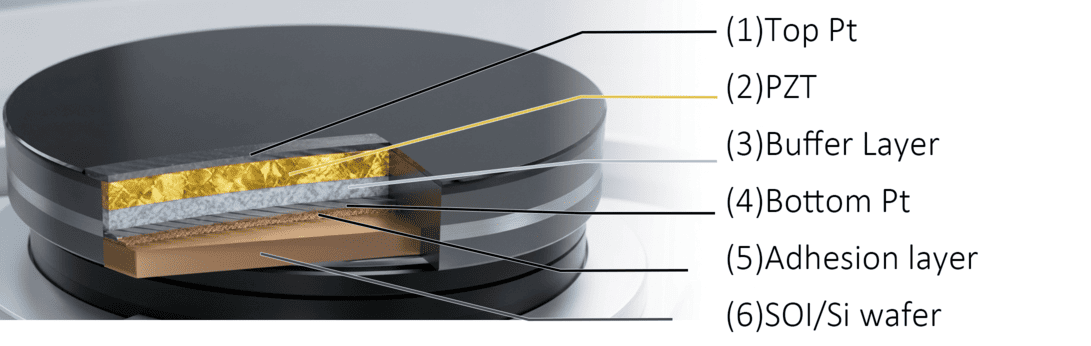

PZT Piezoelectric Ceramic Wafers Physical Structure

2. کوالٹی اشورینس اور مائیکرو اسٹرکچر کا تجزیہ

ہم سخت تکنیکی خصوصیات کے ذریعے اعلی وشوسنییتا کو یقینی بناتے ہیں:

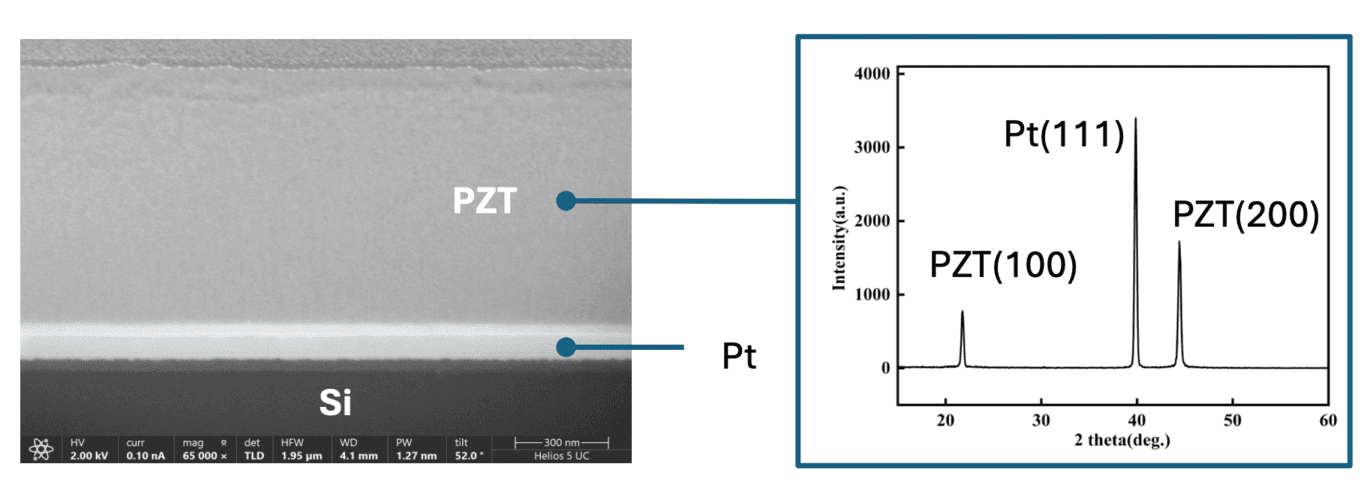

Typical Stack of PZT Piezoelectric Ceramic Wafers


 ●SEM تجزیہ: اسکیننگ الیکٹران مائیکروسکوپی (SEM) امیجز ایک گھنے، شگاف سے پاک سطح کی شکل کو ظاہر کرتی ہے جس میں یکساں اناج کے سائز کی تقسیم ہوتی ہے، جو اعلیٰ قابل اعتماد MEMS ایپلی کیشنز کے لیے مثالی ہے۔

 ●XRD کی خصوصیت: ایکس رے ڈفریکشن (XRD) پیٹرن ایک مضبوط (100) ترجیحی واقفیت کے ساتھ خالص پیرووسکائٹ فیز کی تشکیل کی تصدیق کرتے ہیں، زیادہ سے زیادہ پیزو الیکٹرک کارکردگی کے گتانک کو یقینی بناتے ہیں۔


3. تکنیکی تفصیلات (خصوصیات)

پی زیڈ ٹی کی خصوصیات
پولی کرسٹل پی زیڈ ٹی
پیزو الیکٹرک مستقل d31
200 pC/N
پیزو الیکٹرک گتانک e31
-14 C/m²
کیوری کا درجہ حرارت
ایکس ℃
ویفر سائز
4/6/8 انچ دستیاب ہے۔


4. بنیادی ایپلی کیشنز


 ● Piezoelectric Micromachined Ultrasonic Transducers (pMUT): فنگر پرنٹ سینسرز، اشاروں کی شناخت، اور آٹوموٹو الٹراسونک ریڈار کے لیے ہائی فریکوئنسی کی چھوٹی صفیں۔

 ● مواصلت: 5G/6G میں FBAR یا SAW فلٹرز تیار کرنے کی کلید تاکہ وسیع بینڈوتھ اور کم اندراج نقصان کو حاصل کیا جا سکے۔

 ● صوتی MEMS: MEMS اسپیکرز کے لیے طاقتور عارضی جواب فراہم کرتا ہے اور MEMS مائیکروفونز کے لیے سگنل ٹو نوائز ریشو (SNR) کو بہتر بناتا ہے۔

 ● صحت سے متعلق سیال کنٹرول: انک جیٹ پرنٹ ہیڈز میں نانولیٹر پیمانے پر قطرہ کے حجم کے عین مطابق کنٹرول کے لیے d31 موڈ کے ذریعے تیز رفتار وائبریشن۔

 ● طبی اور خوبصورتی (مائیکرو پمپنگ): اعلی وشوسنییتا اور کمپیکٹ سائز کے ساتھ میڈیکل نیبولائزرز یا کاسمیٹک الٹراسونک پمپ چلاتا ہے۔


5. حسب ضرورت خدمات

Si wafers پر معیاری جمع کرنے کے علاوہ، ہم حسب ضرورت جمع کرنے کی خدمات بھی فراہم کرتے ہیں:

 ●فلم اور موٹائی حسب ضرورت: ڈیزائن کی ضروریات کے مطابق مخصوص فلم کی اقسام اور اپنی مرضی کے مطابق موٹائی کا ذخیرہ۔

 ●OEM فاؤنڈری: اعلی معیار کی پیزو الیکٹرک پتلی فلم کی نمو کے لیے صارفین سے فراہم کردہ ویفرز کی قبولیت۔

 ●SOI سبسٹریٹ سپورٹ: درج ذیل خصوصیات کے ساتھ SOI ویفرز پر خصوصی جمع:


SOI سبسٹریٹ ویفر
سائز
ٹاپ سی مزاحمت
موٹائی
ڈوپینٹ
باکس کی پرت
6 انچ، 8 انچ
> 5000 اوہم/سینٹی میٹر
