سیمی کنڈکٹر ایپیٹیکسی کے لئے سی سی لیپت گریفائٹ سسپٹر کیوں ضروری ہیں

چونکہ سیمی کنڈکٹر ڈیوائسز اعلی طاقت، اعلی تعدد، اور زیادہ انضمام کی طرف تیار ہوتی جارہی ہیں، ایپیٹیکسیل گروتھ آلات پر رکھی گئی ضروریات تیزی سے مانگتی جارہی ہیں۔ چاہے SiC پاور ڈیوائسز، GaN RF اجزاء، LED چپس، یا سلکان ایپیٹیکسیل ویفرز تیار کر رہے ہوں، مینوفیکچررز ری ایکٹر کے اندر ایک اہم جز یعنی SiC-coated graphite susceptor پر انحصار کرتے ہیں۔

اگرچہ رد عمل کے چیمبر کے باہر شاذ و نادر ہی نظر آتا ہے، لیکن یہ جزو براہ راست ویفر کے درجہ حرارت کی یکسانیت، ذرہ پیدا کرنے، کوٹنگ کی زندگی بھر، اور بالآخر آلہ کی پیداوار کو متاثر کرتا ہے۔

SiC- Coated Graphite Susceptor کیا ہے؟

ایک SiC-coated graphite susceptor ایک درست انجنیئرڈ گریفائٹ جزو ہے جو گھنے کیمیکل وانپ ڈپوزیشن (CVD) سلکان کاربائیڈ کوٹنگ کے ذریعے محفوظ ہے۔

ایک epitaxial ری ایکٹر کے اندر، susceptor کئی اہم افعال انجام دیتا ہے:

• ترقی کے پورے عمل میں سیمی کنڈکٹر ویفرز کو سپورٹ کرتا ہے۔
• گرمی کو ہیٹر سے ویفر میں یکساں طور پر منتقل کرتا ہے۔
• فلم کی یکسانیت کو بہتر بنانے کے لیے ویفر کے ساتھ مل کر گھومتا ہے۔
• بار بار تھرمل سائیکلنگ کے تحت جہتی استحکام کو برقرار رکھتا ہے۔
• گریفائٹ سبسٹریٹ کو سنکنرن عمل گیسوں سے بچاتا ہے۔

عمل پر منحصر ہے، susceptors pancake susceptors، barrel susceptors، ٹرے، wafer carriers، یا حسب ضرورت ری ایکٹر کے اجزاء کے طور پر ڈیزائن کیے جا سکتے ہیں۔

ننگے گریفائٹ کا استعمال کیوں نہیں کرتے؟

گریفائٹ کو طویل عرصے سے اعلی درجہ حرارت والے انجینئرنگ کے بہترین مواد میں سے ایک کے طور پر اس کی وجہ سے تسلیم کیا گیا ہے:

· بہترین تھرمل چالکتا

· کم تھرمل توسیع گتانک

· اعلی درجہ حرارت کا استحکام

· آسان مشینی صلاحیت

· کم کثافت

تاہم، ننگی گریفائٹ براہ راست سیمی کنڈکٹر پروسیسنگ کے لیے غیر موزوں ہے۔

ایپیٹیکسی کے دوران، پروسیسنگ گیسیں جیسے H₂، HCl، NH₃، سائلین، کلوروسیلینز، اور دھاتی نامیاتی پیشگی بے نقاب گریفائٹ سطحوں پر مسلسل حملہ کرتی ہیں۔ وقت گزرنے کے ساتھ، گریفائٹ کاربن کے ذرات کو آکسائڈائز کرنا، کوروڈ کرنا اور چھوڑنا شروع کر دیتا ہے۔

یہ ذرات کر سکتے ہیں:

· آلودہ ویفرز،

· خرابی کی کثافت میں اضافہ،

epitaxial یکسانیت کو کم کرنا،

· ری ایکٹر کی بحالی کے وقفوں کو مختصر کریں۔

لہذا، تقریباً تمام جدید سیمی کنڈکٹر ری ایکٹر بے نقاب گریفائٹ کے بجائے حفاظتی سیرامک ​​کوٹنگز کا استعمال کرتے ہیں۔

سلیکن کاربائیڈ کو ترجیحی کوٹنگ کیوں ہے؟

دستیاب کوٹنگ میٹریلز میں—بشمول BN، ZrB₂، TaC، اور مختلف آکسائیڈ کوٹنگز—CVD سلکان کاربائیڈ صنعت کا معیار بن گیا ہے کیونکہ یہ تھرمل، کیمیائی اور مکینیکل خصوصیات کا بہترین توازن پیش کرتا ہے۔

اہم فوائد میں شامل ہیں:

• بقایا کیمیائی مزاحمت: گھنے ایس آئی سی سنکنرن گیسوں کو گریفائٹ سبسٹریٹ تک پہنچنے سے روکتا ہے، ڈرامائی طور پر اجزاء کی زندگی کو بڑھاتا ہے۔
• بہترین تھرمل چالکتا: اعلی تھرمل چالکتا پورے ویفر میں درجہ حرارت کی بہترین یکسانیت کو برقرار رکھتے ہوئے تیزی سے حرارت کی منتقلی کے قابل بناتی ہے۔
• کم تھرمل توسیع کی مماثلت: SiC کا تھرمل توسیعی گتانک گریفائٹ سے قریب سے میل کھاتا ہے، بار بار حرارتی اور کولنگ سائیکل کے دوران اندرونی دباؤ کو کم کرتا ہے۔
• اعلی سختی: کوٹنگ ویفر لوڈنگ اور ری ایکٹر کے آپریشن کے دوران رگڑنے کے خلاف مزاحمت کرتی ہے۔
• اعلیٰ پاکیزگی: اعلیٰ معیار کی CVD SiC کوٹنگز دھاتی آلودگی اور ذرات کی پیداوار کو کم کرتی ہیں—جدید سیمی کنڈکٹر مینوفیکچرنگ کے لیے اہم۔

کیمیائی بخارات جمع (CVD) کیوں؟

کوٹنگ کی مختلف ٹیکنالوجیز موجود ہیں، بشمول:

· پلازما سپرے کرنا

سول جیل کی کوٹنگ

الیکٹروفورٹک جمع

· پیک سیمنٹیشن

· برش کوٹنگ

تاہم، سیمی کنڈکٹر مینوفیکچرنگ بہت زیادہ کیمیکل وانپ ڈیپوزیشن (CVD) کی حمایت کرتی ہے کیونکہ یہ اس کے ساتھ ملمع تیار کرتی ہے:

انتہائی اعلی طہارت،

بہترین کثافت،

یکساں موٹائی،

· اعلی آسنجن،

· کم چھید،

پیچیدہ جیومیٹریوں پر بہترین مطابقت۔

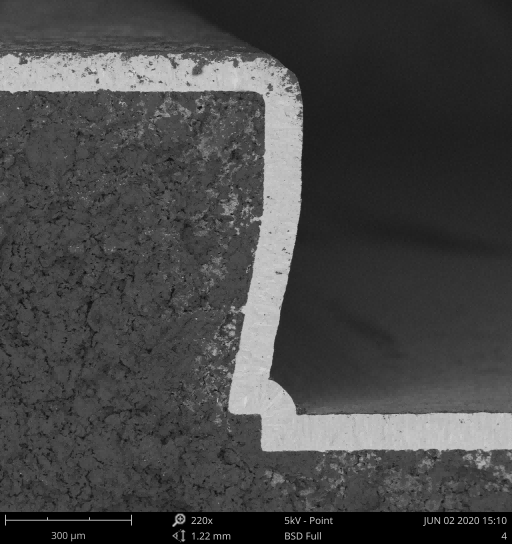

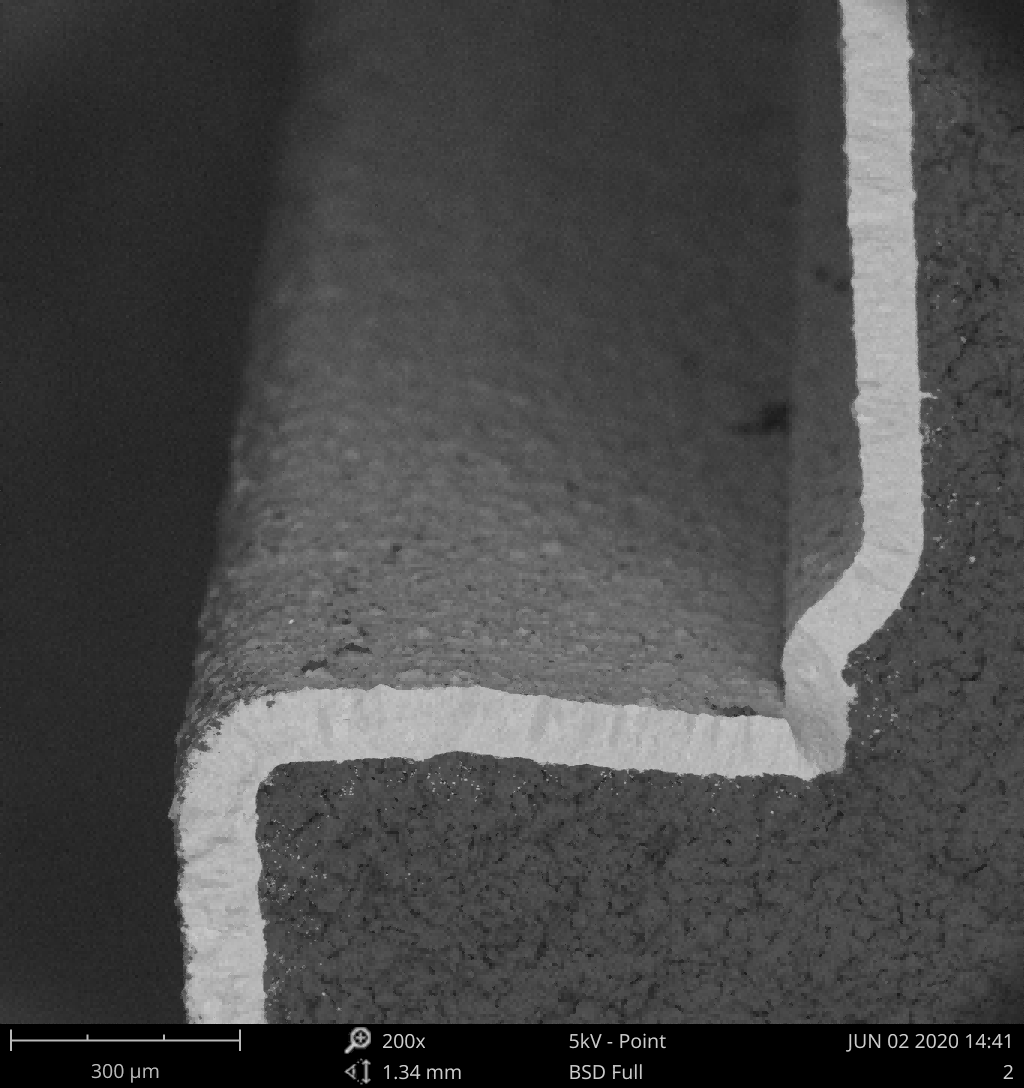

اسپرے شدہ کوٹنگز کے برعکس جو اکثر چھیدوں اور کمزور انٹرفیس پر مشتمل ہوتے ہیں، CVD SiC ایک گھنی کرسٹل پرت بناتی ہے جو کیمیاوی طور پر گریفائٹ سبسٹریٹ سے جڑی ہوتی ہے، جس کے نتیجے میں سخت عمل کے حالات میں نمایاں طور پر طویل سروس کی زندگی ہوتی ہے۔

عام ایپلی کیشنز

SiC لیپت گریفائٹ اجزاء بڑے پیمانے پر استعمال ہوتے ہیں:

SiC Epitaxy: MOSFETs، SBDs، اور دیگر پاور ڈیوائسز کے لیے ہوموپیٹاکسیل گروتھ کے دوران کنڈکٹو اور نیم موصلیت بخش SiC ویفرز کو سپورٹ کرنا۔

Silicon Epitaxy: CMOS اور پاور سیمی کنڈکٹر مینوفیکچرنگ میں استعمال ہونے والے سلیکون ویفر ایپیٹیکسی کے لیے مستحکم تھرمل پلیٹ فارم فراہم کرنا۔

GaN Epitaxy: RF آلات، HEMTs، MicroLEDs، اور پاور الیکٹرانکس کے لیے GaN-on-Si اور GaN-on-SiC کی ترقی میں معاونت۔

ایل ای ڈی مینوفیکچرنگ: نیلے، سبز، یووی، اور مائیکرو ایل ای ڈی ایپیٹیکسیل نمو کے لیے MOCVD ری ایکٹرز کے اندر استعمال کیا جاتا ہے۔

نتیجہ

جیسے جیسے سیمی کنڈکٹر کے عمل بڑے ویفرز، سخت پراسیس ونڈوز، اور کم خرابی کی کثافت کی طرف بڑھتے رہتے ہیں، اعلی کارکردگی والے ری ایکٹر کے اجزاء کی اہمیت بڑھتی جارہی ہے۔

سی وی ڈی سی سی لیپت گریفائٹ سسپٹرز ناگزیر ہو گئے ہیں کیونکہ وہ گریفائٹ کی اعلی تھرمل کارکردگی کو سلکان کاربائیڈ کی شاندار کیمیائی مزاحمت، پاکیزگی اور پائیداری کے ساتھ جوڑ دیتے ہیں۔

چاہے SiC پاور ڈیوائسز، GaN RF الیکٹرانکس، LED پروڈکشن، یا سلکان ایپیٹیکسی کے لیے، اعلیٰ معیار کے SiC-کوٹیڈ گریفائٹ اجزاء میں سرمایہ کاری براہ راست اعلی پیداوار، طویل آلات کے اپ ٹائم، اور کم مینوفیکچرنگ لاگت میں حصہ ڈالتی ہے۔
