سیمی کنڈکٹر ایپیٹیکسی میں CVD کوٹنگز: انجینئرنگ پیرامیٹرز، SiC/TaC کا انتخاب اور ناکامی کنٹرول

مصنف | انجینئر نکوو | انجینئر، ایڈوانسڈ میٹریلز ڈویژن، وٹیک سیمی کنڈکٹر

تعارف: ایپیٹیکسی میں، ایک لیپت گریفائٹ سسپٹر ری ایکٹر کی تھرمل، کیمیائی اور آلودگی کی حد کا حصہ ہے۔ اس کی قدر صرف کوٹنگ کی موٹائی میں نہیں ہے، بلکہ اس بات میں ہے کہ تیار شدہ حصہ کس طرح مستقل طور پر ویفر کے درجہ حرارت، سطح کے استحکام اور نمو اور صفائی کے چکروں کے ذریعے دوبارہ ہونے کی صلاحیت کو محفوظ رکھتا ہے۔

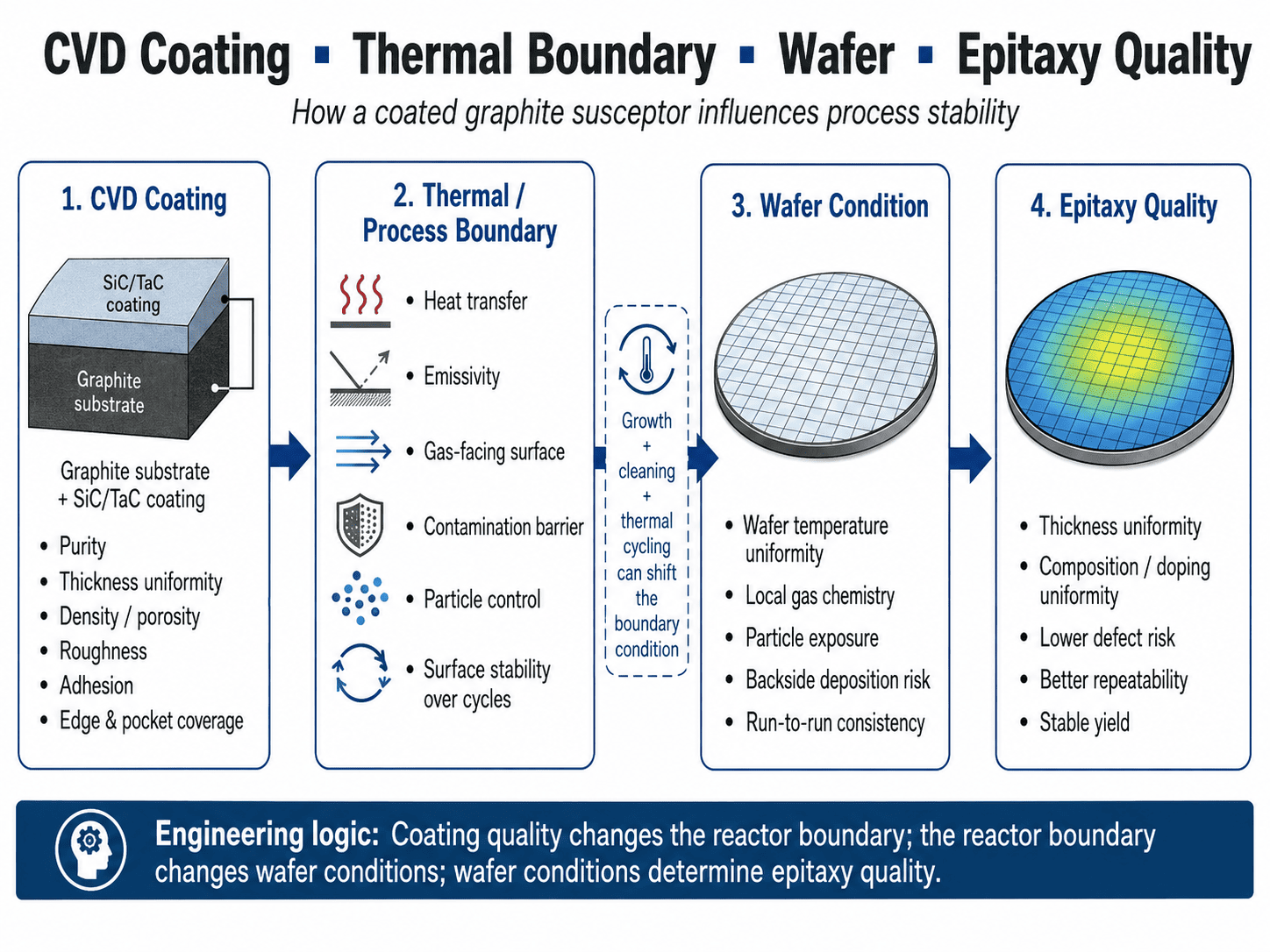

1. سی وی ڈی کوٹنگ بطور ایپیٹیکسی پروسیس باؤنڈری

بنیادی نتیجہ: غیر تبدیل شدہ درجہ حرارت، دباؤ اور گیس کے بہاؤ کے باوجود، کوٹنگ کی کھردری، ذخائر، جیب جیومیٹری یا انٹرفیس کا انحطاط حرارت کی منتقلی اور سطح کی کیمسٹری کو تبدیل کر سکتا ہے۔ اس لیے لیپت سسپٹر کو عمل کے لیے اہم ری ایکٹر کے جزو کے طور پر سمجھا جانا چاہیے، نہ کہ ایک غیر فعال ویفر ہولڈر۔

عام ترقی کا درجہ حرارت بوجھ کو واضح کرتا ہے: GaN MOCVD اکثر 1000–1100°C کے قریب چلتا ہے، Si epitaxy 1050–1200°C کے ارد گرد، اور SiC ایپیٹیکسی تقریباً 1500–1700°C۔ ویفر کا درجہ حرارت ہیٹر کی طاقت کے علاوہ سسپٹر جیومیٹری، اخراج، جیب کی گہرائی، گردش اور گیس کے بہاؤ پر منحصر ہے۔

پلینیٹری MOCVD موٹائی، ساخت اور ڈوپنگ یکسانیت کو بہتر بنانے کے لیے لیمینر فلو اور متعدد کیریئر گردش کا استعمال کرتا ہے۔[1]

2. CVD SiC اور TaC کوٹنگ کے پیرامیٹرز

بنیادی نتیجہ: "100 μm کوٹنگ" ایک مکمل سیمی کنڈکٹر تفصیلات نہیں ہے۔ کثافت، پاکیزگی، مائیکرو اسٹرکچر، کھردرا پن، CTE، موٹائی کی تقسیم، چپکنے اور خرابی پر قابو پانے پر ایک ساتھ غور کیا جانا چاہیے، خاص طور پر جیبوں، کناروں، سوراخوں اور سایہ دار خصوصیات پر جہاں مقامی جمع مختلف ہو سکتے ہیں۔

انجینئرنگ سلسلہ ہے:

CVD درجہ حرارت / دباؤ / گیس کا تناسب → اناج کی نشوونما → کثافت / کھردری / تناؤ → کوٹنگ کی زندگی۔

زیادہ دباؤ نے کھردرا پن اور پوروسیٹی میں اضافہ کیا، جبکہ ضرورت سے زیادہ درجہ حرارت نے موٹے ڈھانچے پیدا کیے ہیں۔

3. تھرمل یکسانیت اور رن ٹو رن ریپیٹیبلٹی

بنیادی نتیجہ: ایک کوٹنگ عمل کے لیے ناقابل قبول ہو سکتی ہے اس سے پہلے کہ وہ واضح طور پر چھلکے۔ موٹائی کا بہاؤ، کساد بازاری، ذخائر یا کھردری کی تبدیلی ویفر سے سسپٹر حرارت کی منتقلی اور اخراج کو تبدیل کر سکتی ہے، جس سے درجہ حرارت پیدا ہوتا ہے یا رن ٹو رن ڈرفٹ ہوتا ہے جب کہ جزو اب بھی میکانکی طور پر برقرار رہتا ہے۔

ویفر گرمی کا توازن:

Qtotal = Qconduction + Qradiation + Qconvection

لیپت سسپٹر مادی خصوصیات، سطح کی حالت اور جیومیٹری کے ذریعے ان شرائط کو متاثر کرتا ہے۔ جیب کی گہرائی اہمیت رکھتی ہے کیونکہ کوٹنگ کی تعمیر آخری ویفر سیٹنگ جیومیٹری کو تبدیل کرتی ہے۔

ایک برائے نام 100 μm کوٹنگ جو جیب کے ارد گرد مختلف ہوتی ہے مقامی تھرمل پاتھ اور آخری جہت دونوں کو تبدیل کر سکتی ہے۔ چھوٹا تغیر خود بخود عدم یکسانیت کا سبب نہیں بنتا، لیکن پوسٹ کوٹنگ جیب کی گہرائی CTQ ہونی چاہیے۔

پیداوار کے دوران:

نمو کے ذخائر + صفائی + تھرمل سائیکلنگ → کھردری / اخراج بڑھنے → تھرمل-باؤنڈری بڑھے → ویفر-درجہ حرارت بڑھے → گروتھ-ریٹ/کمپوزیشن ڈرفٹ۔

اس لیے اجزاء کی زندگی کی تعریف عمل کی حدود سے کی جانی چاہیے — نہ کہ صرف "کوئی مرئی ٹوٹ پھوٹ" کے ذریعے۔

4. CVD SiC بمقابلہ CVD TaC انتخاب

بنیادی نتیجہ: CVD SiC بہت سے Si، GaN اور SiC ایپیٹیکسی حصوں کے لیے عملی بنیاد ہے کیونکہ اس کی پختگی، پاکیزگی اور گریفائٹ کے ساتھ مطابقت ہے۔ TaC اس وقت پرکشش ہو جاتا ہے جب انتہائی درجہ حرارت یا Si سے بھرپور کیمسٹری SiC کساد بازاری کو تاحیات محدود کرنے کا تصدیق شدہ طریقہ کار بناتی ہے۔

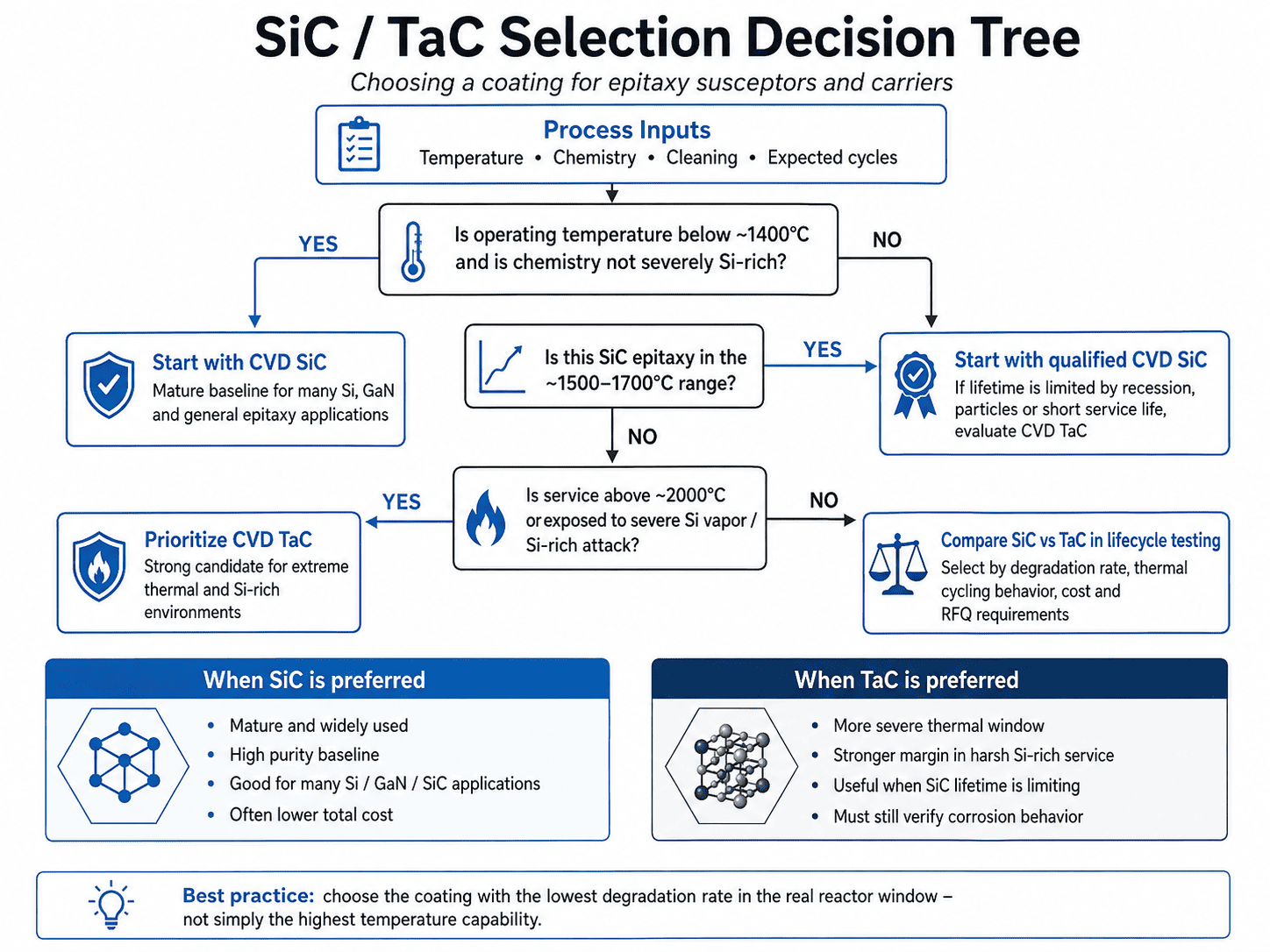

انتخابی فیصلہ ٹری ٹی <~1400°C اور SiC کیمیائی طور پر مطابقت رکھتا ہے؟

→ ہاں: CVD SiC کوالیفائی کریں۔

→ نہیں: جاری رکھیں۔

~1500–1700°C پر SiC ایپیٹیکسی؟

→ ثابت شدہ SiC کے ساتھ شروع کریں۔ اگر کساد بازاری، ذرات یا مختصر زندگی کا غلبہ ہے، تو TaC کا موازنہ کریں۔

>2000°C یا شدید Si-vapor کی نمائش؟

→ TaC کی تشخیص کو ترجیح دیں۔

TaC کیمیائی طور پر ناقابل تسخیر نہیں ہے۔ 1973 K پر سلیکون بخارات میں، CVD TaC نے TaSi₂/SiC رد عمل کی مصنوعات بنائی۔ سی کی بڑھتی ہوئی نمائش نے سنکنرن کی گہرائی اور کھردری میں اضافہ کیا۔ اس لیے انتخاب حقیقی ری ایکٹر میں انحطاط کی شرح پر مبنی ہونا چاہیے، اکیلے پگھلنے والے مقام پر نہیں۔

5. CVD کوٹنگ فیلور میکانزم

بنیادی نتیجہ: زیادہ تر لیپت سسپٹر کی ناکامیاں جوڑے تھرمل تناؤ، جمع کی عدم یکسانیت، کیمیائی کساد بازاری اور صفائی یا ہینڈلنگ نقصان سے پیدا ہوتی ہیں۔ ناکامی کے تجزیے کو نظر آنے والے نقص کو اس کے جڑ کے طریقہ کار سے جوڑنا چاہیے اور پھر "کوٹنگ چھیلنے" پر رکنے کے بجائے ویفر کی علامت سے جوڑنا چاہیے۔

ایک مفید فرسٹ آرڈر تھرمل تناؤ کا تعلق ہے:

σ ≈ E × Δα × ΔT

جہاں E کوٹنگ ماڈیولس ہے، Δα کوٹنگ/سبسٹریٹ CTE فرق اور ΔT تھرمل ایکسرسن ہے۔ یہی وجہ ہے کہ گریفائٹ CTE مماثلت تقریباً اتنی ہی اہمیت رکھتی ہے جتنی کوٹنگ کی پاکیزگی۔

گہری جیبیں، سوراخ اور نالی مختلف پیشگی نقل و حمل حاصل کر سکتے ہیں:

مقامی پتلی/غیرمحفوظ کوٹنگ → تھرمل/کیمیائی حملہ → گریفائٹ کی نمائش → کٹاؤ → ذرات → ویفر کے نقائص کا خطرہ۔

اس وجہ سے ایک جزو مکینیکل زندگی کے اختتام سے پہلے عمل کے اختتام تک پہنچ سکتا ہے۔

6. اہلیت اور آر ایف کیو کے تقاضے

بنیادی نتیجہ: قابلیت کو ری ایکٹر کے حالات کو قابل پیمائش CTQs میں تبدیل کرنا چاہیے اور مکمل جیومیٹری پر ان کی تصدیق کرنی چاہیے۔ اکیلے مواد کے سرٹیفکیٹ ناکافی ہیں؛ ہدف نمائندہ ترقی اور صفائی کے چکروں کے ذریعے دوبارہ قابل کوٹنگ کی سالمیت، طول و عرض اور تھرمل/کیمیائی سلوک ہے۔

ایک عملی تفصیلات میں شامل ہونا چاہئے:

• مواد: گریفائٹ گریڈ، پاکیزگی، CTE؛ کوٹنگ کا مرحلہ اور طہارت۔
• کوٹنگ: موٹائی، مقامی حدود، کھردری، پن ہول/پوروسیٹی کا معیار، آسنجن یا تھرمل سائیکل کا معیار۔
• جیومیٹری: کوٹنگ کے بعد جیب کی گہرائی، چپٹا پن/رن آؤٹ، OD/ID، سوراخ اور گردش سے متعلق CTQs۔
• عمل: ویفر سائز، درجہ حرارت، گیسیں، دباؤ، حرارتی/روٹیشن موڈ، صفائی کیمسٹری اور متوقع سائیکل۔

تجویز کردہ چیک پوائنٹس:

آنے والے → متعین ترقی کے چکر → صفائی → زندگی کا اختتام۔

ان چوکیوں کو پارٹیکل اور ویفر ڈیٹا کے ساتھ جوڑنا صرف بصری معائنہ سے زیادہ مفید ہے۔

7. اکثر پوچھے گئے سوالات

CVD SiC کتنی موٹی ہونی چاہیے؟

تقریباً 100 μm ایک مفید حوالہ ہے، نہ کہ عالمگیر زیادہ سے زیادہ۔ جیومیٹری، سنکنرن الاؤنس، تناؤ اور جہتی رواداری ہدف کا تعین کرتی ہے۔

کیا موٹی کوٹنگ ہمیشہ زیادہ دیر تک رہتی ہے؟

نہیں، یہ سنکنرن کے ذخیرے کو جوڑتا ہے لیکن بقایا تناؤ اور جہتی تبدیلی کو بھی بڑھا سکتا ہے۔

SiC کوٹنگ کیوں چھیلتی ہے؟

عام شراکت داروں میں CTE کی مماثلت، بقایا تناؤ، انٹرفیس کے نقائص، کنارے جیومیٹری، تھرمل سائیکلنگ، کیمیائی حملہ اور صفائی کے نقصانات ہیں۔

TaC کو کب SiC کو تبدیل کرنا چاہئے؟

جب اعلی درجہ حرارت یا Si سے بھرپور حملہ ثابت ہوتا ہے کہ SiC زندگی بھر کی حد غالب ہے اور TaC بہتر لائف سائیکل نتیجہ دیتا ہے۔

نتیجہ

بنیادی نتیجہ: سی وی ڈی لیپت گریفائٹ کو ایپیٹیکسی عمل کے حصے کے طور پر اہل ہونا چاہیے۔ ہدف پورے پیداوار میں مستحکم تھرمل، کیمیائی اور جہتی رویہ ہے، جس میں زندگی کے اختتام کو صرف نظر آنے والے نقصان کے بجائے پیمائش کے قابل عمل CTQs کے ذریعے بیان کیا گیا ہے۔

انجینئرنگ سلسلہ ہے:

گریفائٹ سبسٹریٹ → CVD مائکرو اسٹرکچر → تیار جیومیٹری → تھرمل/کیمیائی استحکام → ویفر ریپیٹ ایبلٹی۔

بہتر سوال یہ نہیں ہے کہ "کوٹنگ کتنی موٹی ہے؟" لیکن "یہ جزو بار بار بڑھنے، صفائی ستھرائی اور تھرمل سائیکلوں کے بعد کیسا برتاؤ کرے گا، اور کون سی قابل پیمائش حد اس کی زندگی کے اختتام کا تعین کرتی ہے؟"

حوالہ جات

[1] AIXTRON SE، Planetary Principle (MOCVD)۔

[2] SGL کاربن، SIGRAFINE® SiC کوٹنگ - مواد کا ڈیٹا۔

[3] Huo Y. et al.، سائنسی رپورٹس 16، 4150 (2026)، "گریفائٹ سبسٹریٹس پر CVD-SiC کوٹنگز میں پروسیس-سٹرکچر-پراپرٹی کے ارتباط کا مطالعہ۔"

[4] Hao K. et al.، ویکیوم 241، 114677 (2025)، "گریفائٹ سبسٹریٹس پر سی وی ڈی ٹی اے سی کوٹنگز کے سلکان ویپر انڈسڈ کورروشن میکانزم۔"

انجینئر نکوو کے پاس CVD کوٹنگز اور کاربن پر مبنی ہاٹ زون مواد کے R&D میں 15 سال کا تجربہ ہے۔ انہوں نے 8 انچ کی SiC ایپیٹیکسی میں استعمال ہونے والے چین کے پہلے TaC-کوٹیڈ گریفائٹ اجزاء کے لیے بڑے پیمانے پر پیداوار متعارف کرانے کے منصوبے کی قیادت کی۔ اس نے SiC کرسٹل گروتھ کے لیے متعدد ہاٹ زون ڈیزائن اور ناکامی کے تجزیہ کے منصوبوں میں حصہ لیا ہے اور اس کے پاس ہاٹ زون کے مواد سے متعلق سات ایجادات کے پیٹنٹ ہیں۔
