سبسٹریٹ بمقابلہ ایپیٹیکسی: سیمی کنڈکٹر مینوفیکچرنگ میں کلیدی کردار

تعارف: جدید چپس کے دو ستون


صحیح معنوں میں یہ سمجھنے کے لیے کہ ایک اعلی درجے کی چپ کس طرح تیز رفتار کمپیوٹیشن اور ہائی پاور آؤٹ پٹ حاصل کرتی ہے، ہمیں اس کے جسمانی ڈھانچے کے دو بنیادی ستونوں یعنی سیمی کنڈکٹر سبسٹریٹ اور اپیٹیکسیل گروتھ کے عمل کا جائزہ لینا چاہیے۔

سیدھے الفاظ میں، سبسٹریٹ مکینیکل سپورٹ اور حرارت کی کھپت کے لیے "فاؤنڈیشن" فراہم کرتا ہے، جب کہ اپیٹیکسیل پرت ایک "فعال فنکشنل پرت" ہے جو احتیاط سے اس "فاؤنڈیشن" پر بنائی گئی ہے۔ اگرچہ دونوں اصطلاحات صرف ایک کردار سے مختلف ہیں، لیکن ان میں مادی ساخت، من گھڑت عمل، اور فعال کردار میں بنیادی فرق ہے۔ یہ مضمون منظم طریقے سے ان کے تکنیکی اختلافات، کلیدی پیرامیٹرز، اور حتمی ڈیوائس کی کارکردگی پر فیصلہ کن اثرات کا خاکہ پیش کرے گا۔


I. سیمی کنڈکٹر سبسٹریٹ کیا ہے؟


[اس سیکشن کا کلیدی نتیجہ]: ایک سیمی کنڈکٹر سبسٹریٹ ڈیوائس کے "کنکال" اور "ہیٹ سنک" کا کام کرتا ہے۔ اعلی پیوریٹی سنگل کرسٹل سلکان (Si) صارفین کی مارکیٹ پر حاوی ہے، جبکہ سلکان کاربائیڈ (SiC)، 4.9 W/cm·K کی اپنی اعلی تھرمل چالکتا کے ساتھ، الیکٹرک گاڑیوں اور ہائی وولٹیج ایپلی کیشنز کے لیے ایک ناگزیر انتخاب بن گیا ہے۔

سیمی کنڈکٹر سبسٹریٹس تقریباً تمام سیمی کنڈکٹر آلات کی ساختی اور تھرمل بنیاد بناتے ہیں۔ مکینیکل نقطہ نظر سے، وہ مائیکرو- اور نانو اسٹرکچرز کو سپورٹ کرنے والے جسمانی پلیٹ فارم کے طور پر کام کرتے ہیں۔ زیادہ اہم بات یہ ہے کہ وہ ایک مسلسل کرسٹل جالی ٹیمپلیٹ فراہم کرتے ہیں جو بعد میں جمع ہونے والی تہوں کی کرسٹل واقفیت اور ساختی سالمیت کا تعین کرتا ہے۔

درخواست کی ضروریات پر منحصر ہے، سبسٹریٹ مواد سنگل کرسٹل، پولی کرسٹل لائن، یا یہاں تک کہ بے ساختہ ہو سکتا ہے۔ تاہم، اعلی کارکردگی والے الیکٹرانک آلات اناج کی حدود اور کیریئر کی نقل و حرکت میں رکاوٹ بننے والے نقائص کو کم سے کم کرنے کے لیے تقریباً مکمل طور پر اعلیٰ پاکیزگی والے سنگل کرسٹل انگوٹوں پر انحصار کرتے ہیں۔

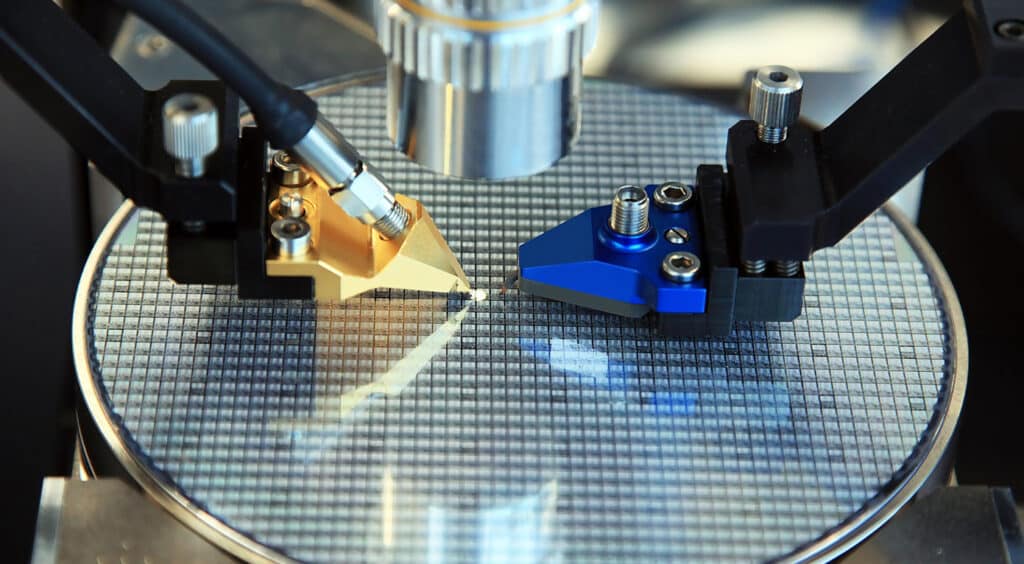

Semiconductor Substrate


1.1 مین اسٹریم سبسٹریٹ کی اقسام اور ان کی مادی خصوصیات

بڑے سائز کے سبسٹریٹس کا انتخاب براہ راست ڈیوائس کی کارکردگی، مینوفیکچرنگ کی پیداوار، اور لاگت کے ڈھانچے کو متاثر کرتا ہے۔ صنعت بنیادی طور پر ذیلی ذخائر کی تین بڑی اقسام کا استعمال کرتی ہے:

  • سلیکون سبسٹریٹس: سنگل کرسٹل سلکان (Si) Czochralski (CZ) یا Float Zone (FZ) طریقوں سے اگایا جاتا ہے جو آج تک عالمی سیمی کنڈکٹر صنعت میں مکمل مرکزی دھارے میں شامل ہے۔ اس کے فوائد غیر معمولی لاگت کی تاثیر، اعلی مکینیکل طاقت، اور 300 ملی میٹر (12 انچ) تک توسیع پذیری میں ہیں۔ یہ وسیع پیمانے پر صارفین کے گریڈ پروسیسرز، میموری آلات، اور معیاری شمسی خلیوں میں استعمال ہوتا ہے۔
  • وائڈ بینڈ گیپ سبسٹریٹس (سلیکون کاربائیڈ اور سیفائر): جب پاور اور فریکوئنسی کی ضروریات سلکان کی طبعی حدود سے تجاوز کر جاتی ہیں تو وسیع بینڈ گیپ مواد ناگزیر انتخاب بن جاتا ہے۔
  • سلکان کاربائیڈ (SiC): شاندار تھرمل چالکتا (تقریباً 3.7 سے 4.9 W/cm·K[1]) اور ہائی بریک ڈاؤن الیکٹرک فیلڈ کی طاقت کے ساتھ، یہ الیکٹرک وہیکل (EV) انورٹرز اور ہائی وولٹیج پاور گرڈز کے لیے ایک مثالی انتخاب ہے۔
  • نیلم (Al₂O₃): بہترین آپٹیکل شفافیت اور ڈائی الیکٹرک آئسولیشن خصوصیات کے ساتھ، یہ نیلے/الٹراوائلٹ ایل ای ڈیز اور مخصوص RF SOI ایپلی کیشنز میں بڑے پیمانے پر استعمال ہوتا ہے۔
  • کوارٹج سبسٹریٹ: اس کی انتہائی اعلی کیمیائی جڑت، تھرمل توسیع کے انتہائی کم گتانک، اور اعلی نظری پاکیزگی کی بدولت، یہ بنیادی طور پر اعلیٰ درجے کے آپٹیکل اجزاء، ماسک خالی جگہوں، اور خصوصی سینسر کے آلات میں استعمال ہوتا ہے۔


1.2 سبسٹریٹس کے دو بنیادی افعال: سپورٹ اور حرارت کی کھپت

اصل ڈیوائس کے آپریشن کے دوران، بلک سبسٹریٹس دو ناقابل تبدیل کلیدی افعال انجام دیتے ہیں:

مکینیکل سپورٹ: شدید تھرمل سائیکلنگ، ہائی ویکیوم کیمیائی عمل، ویفر ہینڈلنگ، اور بیک اینڈ پیکیجنگ کے دوران ساختی سختی فراہم کرتا ہے، مؤثر طریقے سے ویفر وارپنگ اور فریکچر کو روکتا ہے۔

حرارت کی ترسیل (گرمی کی کھپت): جدید چپس بڑے پیمانے پر مقامی حرارت کے بہاؤ پیدا کرتی ہیں۔ بلک سلکان سبسٹریٹس ڈائریکٹ ہیٹ سنک کے طور پر کام کرتے ہیں، جنکشن ریجن اور تھرمل رن وے کو زیادہ گرم ہونے سے روکنے کے لیے گرمی کو باہر کی طرف پھیلاتے ہیں۔


II سیمی کنڈکٹر ایپیٹیکسیل گروتھ کیا ہے؟ (کارکردگی سے چلنے والی ایکٹو پرت)


[اس سیکشن کا کلیدی نتیجہ]: ایپیٹیکسیل پرت "چپ کی کارکردگی کی روح" ہے۔ CVD/MOCVD بڑے پیمانے پر صنعتی پیداوار کو ہینڈل کرتا ہے، جبکہ MBE (Molecular Beam Epitaxy) جوہری سطح کی درستگی کے ساتھ الٹرا اسٹیپ انٹرفیس کو قابل بناتا ہے۔ epitaxial ٹیکنالوجی کے بغیر، 5G ملی میٹر ویو ریڈار اور ہائی وولٹیج MOSFETs کی انتہائی کم آن مزاحمت ناممکن ہوگی۔

اگرچہ سبسٹریٹ ایک مستحکم بنیاد فراہم کرتا ہے، لیکن بڑے پیمانے پر اگائے جانے والے سنگل کرسٹل میں لازمی طور پر مائیکرو ڈیفیکٹس، قدرتی نجاست اور مقررہ برقی خصوصیات شامل ہوتی ہیں۔ انتہائی تیز رفتار، اعلیٰ کارکردگی والے آلات بنانے کے لیے، مینوفیکچررز نے ایپیٹیکسی کو اپنایا ہے — انتہائی صاف، پتلی کرسٹل تہوں کو ہدف کے ذیلی حصے پر جمع کرنا۔

epitaxial عمل کے دوران، بخارات یا مالیکیولر بیم سے ایٹم گرم سبسٹریٹ کی سطح پر جمع ہوتے ہیں اور بنیادی کرسٹل جالی کے ساتھ بالکل منسلک ہوتے ہیں۔ نتیجے میں پیدا ہونے والا ایپیٹیکسیل ویفر انتہائی اعلی کرسٹل پاکیزگی کی نمائش کرتا ہے، جس میں خرابی کی کثافت بلک سبسٹریٹ سے کم شدت کے کئی آرڈرز ہوتی ہے۔


2.1 مین اسٹریم ایپیٹیکسیل ڈیپوزیشن ٹیکنالوجیز اور آلات

جدید epitaxial ترقی بنیادی طور پر درج ذیل جدید طریقوں سے حاصل کی جاتی ہے۔

  • کیمیائی بخارات کا ذخیرہ (CVD / MOCVD): گیس کے پیش خیمہ ایک گرم ویفر کی سطح پر گل کر ایک یکساں واحد کرسٹل تہہ بناتے ہیں۔ ان میں سے، میٹل-آرگینک کیمیکل وانپ ڈیپوزیشن (MOCVD) III-V مرکبات اور وسیع بینڈ گیپ سیمی کنڈکٹرز کی اپیٹیکسیل نمو کے لیے صنعت کا معیار ہے۔
  • مالیکیولر بیم ایپیٹیکسی (MBE): الٹرا ہائی ویکیوم (UHV) ماحول میں انجام پانے والا، یہ عمل سبسٹریٹ پر ایک عین مطابق تھرمل بیم کو ڈائریکٹ کر کے سنگل ایٹم پرت کی درستگی حاصل کرتا ہے، جس کے نتیجے میں انتہائی کھڑی انٹرفیس گریڈینٹ ہوتے ہیں۔ یہ الٹرا فائن ڈھانچے جیسے کوانٹم ویلز کے لیے موزوں ہے۔

اعلیٰ معیار کے اپیٹیکسیل جمع نہ صرف عمل کے درست کنٹرول پر بلکہ ری ایکشن چیمبر کے اندر کلیدی اجزاء (جیسے SiC-coated graphite substrates) کی عمر کے انتظام پر بھی انحصار کرتا ہے، جو براہ راست عمل کے استحکام اور پیداوار کو متاثر کرتا ہے۔

2.2 اعلی درجے کی ایپلی کیشنز ایپیٹیکسیل ٹیکنالوجی کے ذریعے فعال

Epitaxy ڈیوائس کے فن تعمیر کو قابل بناتا ہے جو صرف بلک مواد سے حاصل نہیں کیا جا سکتا:

  • سلیکن-جرمینیم ہیٹروجنکشن بائپولر ٹرانزسٹر (SiGe HBT): بیس ریجن پر الٹراتھین SiGe ایپیٹیکسیل پرت کو بڑھانا ایک بینڈ گیپ شفٹ بناتا ہے، جس سے اعلی تعدد ردعمل کی رفتار میں نمایاں اضافہ ہوتا ہے۔
  • کشیدہ سلیکون ٹیکنالوجی: SiGe جالی پر ایک پتلی سلکان کی تہہ کو جمع کرنے سے تناؤ یا کمپریسیو تناؤ پیدا ہوتا ہے، اس طرح کیریئر کی نقل و حرکت میں اضافہ ہوتا ہے (n-FETs میں الیکٹران کی نقل و حرکت اور p-FETs میں سوراخ کی نقل و حرکت دونوں میں اضافہ ہوتا ہے)۔
  • سلیکٹیو ایپیٹیکسیل گروتھ (SEG): جدید FinFET اور Gate-All-Around (GAA) آرکیٹیکچرز میں، منبع/ڈرین والے علاقوں پر منتخب Si/SiGe اپیٹیکسیل اضافہ رابطے کی مزاحمت کو کم کرتا ہے اور سنترپتی کرنٹ کو بڑھاتا ہے۔

سیمی کنڈکٹر ایپیٹیکسی عمل کی تعریف کے لیے، رجوع کریں:سیمی کنڈکٹر ایپیٹیکسی عمل کیا ہے؟


III سبسٹریٹ بمقابلہ ایپیٹیکسیل ویفر: کلیدی اختلافات کا جائزہ


[اس سیکشن کا کلیدی نتیجہ]: دونوں کے درمیان فرق کرنے کا سب سے سیدھا طریقہ ان کے "فعال کردار" کی جانچ کرنا ہے - سبسٹریٹ جسمانی اور تھرمل جھٹکوں کو برداشت کرنے کے لئے ذمہ دار ہے، جبکہ اپیٹیکسیل پرت کرنٹ اور برقی شعبوں کو برداشت کرنے کے لئے ذمہ دار ہے۔ فعال خطے کو خرابی کے شکار علاقے سے الگ کرکے، ایپیٹیکسیل ویفرز رساو کی موجودہ سطح کو حاصل کرتے ہیں جو براہ راست سبسٹریٹ پر بنائے گئے آلات سے کم شدت کے ایک آرڈر سے کم ہوتے ہیں۔


بصری موازنہ کے لیے، نیچے دی گئی جدول مینوفیکچرنگ کے کلیدی پیرامیٹرز کے لحاظ سے بلک سبسٹریٹس اور ایپیٹیکسیل ویفرز کے درمیان بنیادی فرق کا خلاصہ کرتی ہے:


جمع کرنے کا طریقہ
کلیدی میکانکس اور پیشرو
اہم فوائد
کیمیائی بخارات جمع (CVD)
1100–1400 °C پر گیس کے پیشرو کا اعلی درجہ حرارت کا رد عمل۔
انتہائی اعلیٰ پاکیزگی (>99.999%)، 100% نظریاتی کثافت، مضبوط کیمیکل بانڈنگ۔
جسمانی بخارات کا ذخیرہ (PVD)
الٹرا ہائی ویکیوم حالات میں میگنیٹران پھٹنا یا الیکٹران بیم کا بخارات۔
کم عمل کا درجہ حرارت، عین مطابق نانوسکل موٹائی کنٹرول، بہترین آپٹیکل گریڈ کثافت۔
تھرمل سپرے کرنے کی تکنیک
پگھلا ہوا/نیم پگھلا ہوا SiC مائیکرو پاؤڈر کا پلازما یا ہائی-ویلوسٹی آکسی ایندھن (HVOF) چھڑکاؤ۔
اعلی جمع کی شرح، بڑے علاقے کے ساختی اجزاء کے لیے سرمایہ کاری مؤثر۔
الیکٹرو کیمیکل جمع
پگھلے ہوئے نمک یا نامیاتی مائع محلول سے سلکان/کاربن پیشگیوں کا الیکٹرو کرسٹلائزیشن۔
پیچیدہ کوندکٹو سبسٹریٹس پر نان لائن آف وائٹ کوٹنگ، کم درجہ حرارت کی ضرورت۔
سلوری کوٹنگ اور سنٹرنگ
ڈپ/سپرے مائع گارا جس میں SiC پاؤڈر اور آرگینک بائنڈر ہوتے ہیں، اس کے بعد ہائی ٹمپریچر سنٹرنگ۔
سادہ سامان کی ضرورت، کم آپریشنل لاگت، موٹی حفاظتی کوٹنگ کے لیے موزوں۔


چہارم تکنیکی ترقی: Epitaxy بنیادی طور پر ڈیوائس کی کارکردگی کو کیسے بڑھاتا ہے؟


[اس سیکشن کا کلیدی نتیجہ]: بلک سبسٹریٹس میں قدرتی مائیکرو ڈیفیکٹس اور تھرمل سٹریس پوائنٹس "چھپے ہوئے قاتل" ہیں جو آلات میں زیادہ رساو کرنٹ اور کم بریک ڈاؤن وولٹیج کا سبب بنتے ہیں۔ ایپیٹیکسیل ٹکنالوجی کا جوہر "عیب سے پاک ایکٹو فنکشنل پرت" سے "نقص مکینیکل سبسٹریٹ" کو الگ کرنے میں مضمر ہے ، اس طرح خالص ایپیٹیکسیل پرت کے اندر کیریئر ٹرانسپورٹ کو الگ کر دیتا ہے۔ اس ڈیکپلنگ ڈیزائن کے نتیجے میں براہ راست اعلی آپریٹنگ فریکوئنسی، کم بجلی کی کھپت، اور ڈیوائس کی طویل زندگی ہوتی ہے- ایک ایسی کوالٹی لیپ جو کبھی بھی صرف بلک سبسٹریٹس کے استعمال سے حاصل نہیں کی جا سکتی۔

ایپیٹیکسیل ٹکنالوجی کا تعارف محض "فلم کی ایک پرت کو شامل کرنا" نہیں ہے ، بلکہ ڈیوائس کی وشوسنییتا اور برقی کارکردگی میں ایک قابلیت کی چھلانگ ہے۔

یہاں تک کہ اعلی ترین کیمیائی پاکیزگی کے ساتھ، معیاری بلک سبسٹریٹس میں لازمی طور پر کرسٹل کھینچنے کے عمل سے رہ جانے والے مائیکرو پوروسیٹی، آکسیجن پریپیٹیٹس، اور تھرمل تناؤ کے پوائنٹس ہوتے ہیں۔ بلک سبسٹریٹس پر براہ راست آلات بنانے کا نتیجہ اکثر زیادہ رساو کرنٹ اور کم بریک ڈاؤن وولٹیج رواداری کا باعث بنتا ہے۔

اس کے برعکس، epitaxial wafers ایک خالص، عیب سے پاک ایپیٹیکسیل پرت کے اندر کیریئر ٹرانسپورٹ کو الگ تھلگ کر دیتے ہیں۔ فعال فنکشنل ریجن کو خرابی کے شکار مکینیکل سبسٹریٹ سے الگ کرکے، مینوفیکچررز حاصل کرنے کے قابل ہیں:

  • اعلی آپریٹنگ تعدد (کم پرجیوی اہلیت)؛
  • کم بجلی کی کھپت (کم رساو)؛
  • ڈیوائس کی طویل زندگی اور انتہائی الیکٹرو تھرمل تناؤ کے تحت غیر معمولی استحکام۔


مثال کے طور پر، پاور سیمی کنڈکٹرز کے میدان میں، SiC یکساں ایپیٹیکسیل پرت کا معیار براہ راست بریک ڈاؤن وولٹیج کی درجہ بندی اور MOSFET آلات کی مزاحمت کا تعین کرتا ہے۔

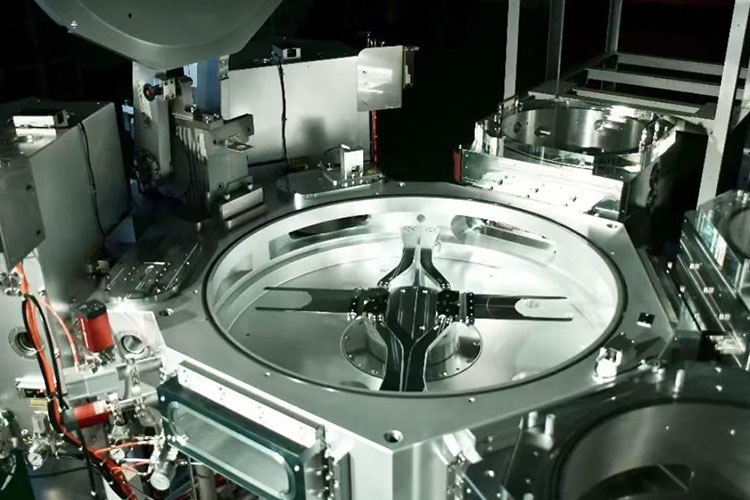

What is semiconductor epitaxy process


V. انجینئرز کے لیے سب سے زیادہ تشویش کے تکنیکی مسائل (FAQ)


(مندرجہ ذیل سوالات سیمی کنڈکٹر پروڈکشن لائن پروسیس انجینئرز کو درپیش عام تکنیکی چیلنجوں سے اخذ کیے گئے ہیں جن کا سامنا حقیقی اپیٹیکسیل نمو کے عمل کے دوران ہوتا ہے)

Q1: اگر epitaxial نمو کے دوران ذرات اچانک بڑھ جائے تو چیمبر لیکس کے علاوہ، آسانی سے نظر انداز کیے جانے والے اور کون سے علاقوں کی چھان بین کی جانی چاہیے؟


A: یہ سب سے مشکل غیر متوقع حالات میں سے ایک ہے جس کا انجینئروں کو روٹین ویفر رن کے دوران سامنا کرنا پڑتا ہے۔ اس بات کی تصدیق کرنے کے بعد کہ چیمبر ایئر ٹائٹ ہے، ہم تین "چھپے ہوئے کونوں" کی تحقیقات کو ترجیح دینے کی تجویز کرتے ہیں:

1. گریفائٹ سسپٹر کی سطح کی حالت: ایس آئی سی کوٹنگ میں مائکرو کریکس یا چھیلنے والے حصے زیادہ درجہ حرارت پر ذرات چھوڑ سکتے ہیں۔ اگر سسپٹر کو 1000 سے زیادہ رنز کے لیے استعمال کیا گیا ہے، تو ہم اسے جانچ کے لیے فوری طور پر تبدیل کرنے کی تجویز کرتے ہیں — سسپٹر کو تبدیل کرنے کے بعد ذرہ کے بہت سے مسائل غائب ہو جاتے ہیں جس کی کوٹنگ برقرار ہے۔

2. گیس لائن سوئچنگ کے دوران دباؤ کے عارضی حالات: MOCVD سسٹم میں، ماخذ گیس سوئچنگ کے وقت دباؤ میں اتار چڑھاؤ پائپنگ کی اندرونی دیواروں سے ضمنی مصنوعات کو الگ کرنے کا سبب بن سکتا ہے۔ ہم خودکار پریشر کنٹرولر (APC) کے رسپانس کریو کا معائنہ کرنے کی تجویز کرتے ہیں تاکہ اس بات کی تصدیق کی جا سکے کہ آیا پریشر اوور شوٹ ہو رہا ہے۔

3. سبسٹریٹ کے پچھلے حصے پر آلودگی: اگر چیمبر میں داخل ہونے سے پہلے سبسٹریٹ کے پچھلے حصے پر باریک دھول یا نامیاتی باقیات موجود ہیں، تو یہ اعلی درجہ حرارت پر سامنے کی طرف کی ایپیٹیکسیل تہہ کی طرف "ہجرت" کر سکتا ہے- یہ عام طور پر نظر انداز کیا جانے والا مسئلہ ہے۔

پارٹیکل ٹربل شوٹنگ بنیادی طور پر "ختم کرنے" کا ایک عمل ہے: اکثر بدلے جانے والے استعمال کی اشیاء سے شروع کریں اور چیمبر کے گہرے حصوں کی طرف قدم بہ قدم مسئلے کا سراغ لگائیں۔


Q2: SiC epitaxy میں، مرحلہ وار ترقی کے لیے پروسیس ونڈو کتنی تنگ ہے؟ درجہ حرارت اور دباؤ کے انحراف کے لیے رواداری کیا ہے؟


A: یہ سوال SiC ایپیٹیکسی عمل کے بنیادی حصے کو چھوتا ہے — قدم بہاؤ کی ترقی کے لیے ایک انتہائی تنگ ونڈو میں بیک وقت تین شرائط کو پورا کرنے کی ضرورت ہوتی ہے: سطح کی کافی نقل و حرکت، قدم کے کنارے پر ایک مناسب نیوکلیشن رکاوٹ، اور تین جہتی جزیرے کی نمو کو دبانا۔

بڑے پیمانے پر پیداوار لائنوں سے عملی اعداد و شمار کی بنیاد پر:

  • درجہ حرارت کی کھڑکی: عموماً 1550°C اور 1650°C کے درمیان، تقریباً ±15°C کی ایک مؤثر ونڈو کے ساتھ۔ اگر درجہ حرارت بہت کم ہے تو، سطح کا کھردرا پن (RMS) تیزی سے بگڑ جاتا ہے۔ اگر درجہ حرارت بہت زیادہ ہے تو، 3C-SiC پولیمورفک شمولیت ظاہر ہوتی ہے۔
  • پریشر ونڈو: عام طور پر 50 اور 200 mbar کے درمیان کنٹرول کیا جاتا ہے، تقریباً ±20 mbar کی مؤثر ونڈو کے ساتھ۔ ضرورت سے زیادہ دباؤ → سطح کی منتقلی کی لمبائی میں کمی اور قدموں کی ہم آہنگی؛ ناکافی دباؤ → بخارات کے سپر سیچوریشن میں کمی اور شرح نمو میں نمایاں کمی۔

عملی انجینئرنگ ایپلی کیشنز میں، زیادہ تر پروسیس انجینئر پہلے درجہ حرارت کو ٹھیک کرنے اور پھر ونڈو کو تلاش کرنے کے لیے دباؤ کو ٹھیک کرنے کو ترجیح دیتے ہیں—کیونکہ چیمبر دباؤ میں ہونے والی تبدیلیوں کا زیادہ تیزی سے جواب دیتا ہے، جس سے یہ تیز رفتار DOE (تجربات کے ڈیزائن) اسکینوں کے لیے موزوں ہوتا ہے۔


Q3: MOCVD آلات میں گریفائٹ سسپٹر کے متبادل سائیکل کا تعین کیسے کیا جاتا ہے؟ کیا یہ رنز کی تعداد یا بصری معائنہ پر مبنی ہے؟


A: یہ مسئلہ براہ راست عمل کی پیداوار اور پیداواری لاگت کے درمیان توازن سے متعلق ہے اور پروڈکشن لائن انجینئرز اور پروکیورمنٹ فیصلہ سازوں دونوں کے لیے ایک کلیدی توجہ ہے۔

صنعت کی معیاری مشق "بیچ کی عمر" اور "بصری معائنہ" کو یکجا کرنے والا ایک دوہری ٹریک نقطہ نظر ہے:

  • بیچ کی عمر: سپلائرز تجویز کردہ سروس لائف فراہم کرتے ہیں (مثال کے طور پر، VETEK کے SiC- coated susceptors Aixtron بیچوں کے لیے تجویز کیے جاتے ہیں)، جو کوٹنگ کی تھرمل سائیکلنگ تھکاوٹ کی بنیاد پر تیز رفتار عمر کے ٹیسٹوں سے اخذ کیے گئے ہیں۔ یہاں تک کہ اگر ظاہری شکل عام ہے، تو یہ تجویز کی جاتی ہے کہ اچانک ناکامی کے خطرے کو کم کرنے کے لیے اس بیچ کی گنتی تک پہنچنے سے پہلے شیڈول کے مطابق susceptor کو تبدیل کریں۔
  • بصری معائنہ: پروسیسنگ کے ہر بیچ کے بعد، SiC کوٹنگ کی سطح کا بصری طور پر معائنہ کریں یا اسے خوردبین کے نیچے دیکھیں۔ اگر مندرجہ ذیل میں سے کوئی "سرخ جھنڈا" ظاہر ہوتا ہے، تو اسے فوری طور پر تبدیل کیا جانا چاہیے- تجویز کردہ سروس لائف کے اختتام تک انتظار نہ کریں:

① کوٹنگ کا چھیلنا یا کریکنگ دکھائی دینا؛

② سطح پر 1 ملی میٹر قطر کے ساتھ رنگین پیچ (کوٹنگ کے نقصان اور گریفائٹ سبسٹریٹ کے آکسیڈیشن کی نشاندہی کرتا ہے)؛

③ ایپیٹیکسیل پرت میں بار بار چلنے والی مقامی موٹائی کی تبدیلیاں، بشرطیکہ ہوا کے بہاؤ کی تقسیم کے عوامل کو مسترد کر دیا گیا ہو۔

ایک وسیع پیمانے پر توثیق شدہ انجینئرنگ پریکٹس یہ ہے کہ متبادل سائیکل کو سپلائر کی تجویز کردہ عمر کے 80% پر مقرر کیا جائے، جبکہ بیک وقت ہر بیچ کی ظاہری شکل کی تصویر کشی اور آرکائیو کر کے سبسٹریٹ لائف اسپین ڈیٹا بیس قائم کیا جائے- یہ طریقہ قبل از وقت سکریپنگ (جو بربادی کا باعث بنتا ہے) دونوں سے بچاتا ہے، جس کے نتیجے میں جوئے کا خاتمہ ہو سکتا ہے۔


Q4: جب epitaxial wafer bow یا warp تصریحات سے تجاوز کرتا ہے، کیا یہ بنیادی طور پر سبسٹریٹ یا epitaxial عمل کی وجہ سے ہے؟


A: پیداواری تجزیہ کی میٹنگوں کے دوران انجینئرز کے درمیان یہ سب سے گرما گرم بحث "ذمہ داری کی انتساب" کا مسئلہ ہے۔ جواب یہ ہے کہ دونوں شراکت کرتے ہیں، لیکن متعلقہ وزن مادی نظام کے لحاظ سے مختلف ہوتا ہے:

وار پیج کے مسائل کے لیے ایک عملی ٹربل شوٹنگ کی ترتیب: سب سے پہلے، سبسٹریٹ کے آنے والے وار پیج ڈیٹا کی تصدیق کریں (سپلائر Cpk رپورٹ)


VI خلاصہ اور انتخاب کی سفارشات


خلاصہ طور پر، سبسٹریٹ "کنکال اور حرارت کے سنک" کے طور پر کام کرتا ہے، جبکہ اپیٹیکسیل پرت "دماغ اور عضلات" کے طور پر کام کرتی ہے۔ دونوں ناگزیر ہیں:

اگر آپ لاگت سے متعلق معیاری منطقی چپس یا سادہ مجرد آلات پر توجہ مرکوز کرتے ہیں، تو آپ کی ضروریات کو پورا کرنے کے لیے اعلیٰ معیار کے، بڑے سائز کے سلکان سبسٹریٹس کافی ہیں۔

اگر آپ کی ایپلی کیشن میں ہائی فریکوئینسی کمیونیکیشنز، ہائی وولٹیج پاور کنورژن، یا ہائی سنسیٹیویٹی فوٹو ڈیٹیکشن شامل ہے، تو درست ایپیٹیکسیل پروسیس کا استعمال کرتے ہوئے تیار کردہ ویفرز آپ کا بہترین انتخاب ہیں۔

آج کی سیمی کنڈکٹر مینوفیکچرنگ انڈسٹری میں، جو مسلسل "تیز، چھوٹے، اور زیادہ موثر" حل تلاش کرتی ہے، ایپیٹیکسیل ٹیکنالوجی مور کے قانون کی جسمانی حدود کو توڑنے کا ایک بنیادی ذریعہ بن گئی ہے۔


اپنے پروجیکٹ کے لیے کسٹم ایپیٹیکسیل ویفرز کی ضرورت ہے یا مخصوص سبسٹریٹ سلیکشن آپشنز کے بارے میں جاننا چاہتے ہیں؟

[کلک کریں۔یہاںہم سے رابطہ کرنے کے لیے] یا کال کریں [+86-18069220752]، اور ہمارے پروسیس انجینئرز آپ کو پیشہ ورانہ تکنیکی مدد فراہم کریں گے۔
