گریفائٹ پر سی وی ڈی سلکان کاربائیڈ کوٹنگ کیسے جمع کی جاتی ہے؟

A CVD سلکان کاربائیڈ (SiC) کوٹنگکیمیائی بخارات جمع کرنے والے ری ایکٹر کے اندر ایک گرم گریفائٹ جزو کو کنٹرول شدہ پیشگی گیسوں کے سامنے لا کر تشکیل دیا جاتا ہے۔ رد عمل کی انواع گریفائٹ کی سطح تک پہنچتی ہیں، جہاں SiC نیوکلیٹس بنتی ہے اور ایک گھنے پولی کرسٹل لائن میں بڑھ جاتی ہے۔ سیمی کنڈکٹر سسیپٹرز اور ویفر کیریئرز کے لیے، کامیاب جمع گریفائٹ کی پاکیزگی، سطح کی تیاری، درجہ حرارت، دباؤ، گیس کیمسٹری، بڑے پیمانے پر منتقلی، جیومیٹری اور تھرمل توسیع کی مطابقت پر منحصر ہے۔

مقصد صرف گریفائٹ کو "ڈھکنا" نہیں ہے، بلکہ کنٹرول شدہ موٹائی، کھردری، سٹوچیومیٹری اور انٹرفیس کی سالمیت کے ساتھ اعلی پاکیزگی کے عمل کی سطح بنانا ہے۔

1. گریفائٹ سبسٹریٹ سے CVD کے لیے تیار سطح تک

یہ عمل سبسٹریٹ کے انتخاب، مشینی اور صاف کرنے کے ساتھ شروع ہوتا ہے۔اعلی طہارت isostatic گریفائٹعام طور پر استعمال کیا جاتا ہے کیونکہ یہ مشینی صلاحیت، تھرمل استحکام اور نسبتاً یکساں مائکرو اسٹرکچر کو یکجا کرتا ہے۔

سبسٹریٹ کے کلیدی عوامل میں پاکیزگی، کثافت، پوروسیٹی، اناج کی ساخت اور تھرمل ایکسپینشن کا گتانک (CTE) شامل ہیں۔ susceptors اور wafer carriers کے لیے، مشینی درستگی بھی اتنی ہی اہم ہے کیونکہ جیب کی گہرائی، چپٹا پن، کنارے جیومیٹری اور دیوار کی موٹائی گیس کے بہاؤ اور حتمی تھرمل رویے کو متاثر کر سکتی ہے۔

ایک آسان ترتیب یہ ہے:

گریفائٹ کا انتخاب → درستگی کی مشینی → پیوریفیکیشن → سطح کی تیاری → CVD جمع کرنا → معائنہ

جمع کرنے سے پہلے، سطح صاف اور نیوکلیشن کے لیے موزوں ہونی چاہیے۔ آلودگی، ڈھیلے ذرات یا مقامی سطح کو پہنچنے والا نقصان ابتدائی SiC کی نشوونما میں خلل ڈال سکتا ہے اور بعد میں کمزور علاقے، پن ہول یا غیر یکساں علاقے بن سکتے ہیں۔ اس لیے سبسٹریٹ کی تیاری اور کوٹنگ جمع کرنے کو ایک مربوط عمل کے طور پر سمجھا جانا چاہیے۔

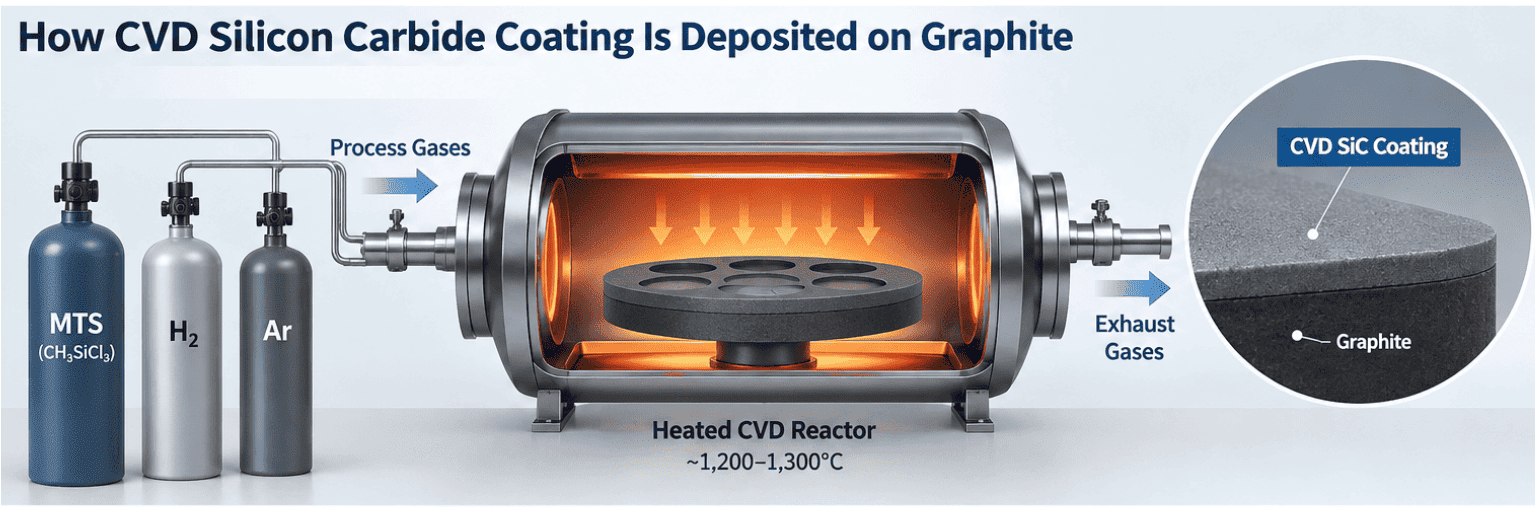

2. CVD ری ایکٹر میں SiC کیسے بنتا ہے۔

ایک وسیع پیمانے پر مطالعہ شدہ راستہ استعمال کرتا ہے۔میتھیلٹریکلوروسیلین (MTS, CH3SiCl3)گیس کے نظام میں ہائیڈروجن اور اکثر آرگن کے ساتھ ایک واحد ذریعہ سلکان اور کاربن پیشگی کے طور پر۔ اعلی درجہ حرارت پر، MTS گیس کے مرحلے اور سطح کے رد عمل کے ذریعے گل جاتا ہے۔ رد عمل والی انواع کو باؤنڈری پرت کے ذریعے منتقل کیا جاتا ہے، گرم گریفائٹ سطح پر جذب ہوتا ہے، رد عمل ظاہر کرتا ہے، اور ٹھوس SiC بناتا ہے جبکہ غیر مستحکم ضمنی مصنوعات کو ہٹا دیا جاتا ہے۔

جمع کرنے کی ترتیب کو اس طرح آسان بنایا جا سکتا ہے:

پیشگی ڈیلیوری → گیس ٹرانسپورٹ → باؤنڈری لیئر ڈفیوژن → سطح جذب

گریفائٹ پر کمرشل CVD SiC جمع عام طور پر اوپر کیا جاتا ہے۔1,200°C; SGL کاربن کی ایک عام رینج کی اطلاع دیتا ہے۔1,200–1,300°Cاس کے عمل کے لیے۔

ایک 2026سائنسی رپورٹسایک MTS-H2 نظام کا استعمال کرتے ہوئے مطالعہ1,100–1,350°Cاور قریب ایک منتقلی کی نشاندہی کی۔1,180°Cمضبوط سطح کے رد عمل کے کنٹرول اور ایک ایسے نظام کے درمیان جہاں نقل و حمل اور بازی تیزی سے اہم ہو جاتی ہے۔

کم درجہ حرارت پر، سطح کے رد عمل کے حرکیات جمع کو محدود کر سکتے ہیں۔ جیسے جیسے درجہ حرارت بڑھتا ہے، پیشگی سڑن میں تیزی آتی ہے۔ ایک بار جب سطح کے رد عمل کافی تیز ہو جائیں تو، گیس باؤنڈری پرت کے ذریعے رد عمل کی انواع کی نقل و حمل زیادہ اہم ہو جاتی ہے۔

پیچیدہ susceptors کے لیے، کوٹنگ کی یکسانیت بھی ایک ہے۔سیال حرکیات کا مسئلہ.

3. ترقی، موٹائی اور یکسانیت کو کیا کنٹرول کرتا ہے؟

CVD SiC کوالٹی کا تعین ایک "بہترین" درجہ حرارت سے نہیں بلکہ متعدد جوڑے ہوئے متغیرات سے ہوتا ہے۔

درجہ حرارت مورفولوجی کو سختی سے متاثر کرتا ہے۔ 2026 کے مطالعہ میں، جمع کے قریب1,200°Cآزمائشی حالات کے تحت گھنے، اچھی طرح سے متعین β-SiC اناج پیدا کیے، جبکہ حد سے زیادہ درجہ حرارت نے موٹے ڈھانچے کو فروغ دیا۔

گیس کی ترکیب بھی اتنی ہی اہم ہے۔ MTS-H2 سسٹم میں، ہائیڈروجن سے MTS کا تناسب کاربن اور سلکان پر مشتمل رد عمل کے راستوں کو تبدیل کرتا ہے۔ حوالہ دیا گیا مطالعہ ایک پر قریب سٹوچیومیٹرک Si/C حاصل کیا۔H2/MTS داڑھ کا تناسب تقریباً 10اس کی شرائط کے تحت؛ اسے ایک تحقیقی مثال کے طور پر سمجھا جانا چاہیے، نہ کہ ایک عالمی صنعتی نسخہ۔

دباؤ اور گیس کی رفتار اس بات پر اثر انداز ہوتی ہے کہ رد عمل کی نوع پیچیدہ خصوصیات تک کیسے پہنچتی ہے۔ تیز کونے، گہری جیبیں، نالیوں اور ڈھال والی سطحیں مختلف مقامی باؤنڈری لیئر حالات پیدا کر سکتی ہیں، اس لیے فلیٹ کوپن پر ملٹی جیب کے سسپٹر پر کوٹنگ یونیفارم غیر یکساں ہو سکتی ہے۔

یہی وجہ ہے۔CFD اور ری ایکٹر کے بہاؤ کی اصلاحپیچیدہ سیمی کنڈکٹر حصوں کے لیے مفید ہیں۔

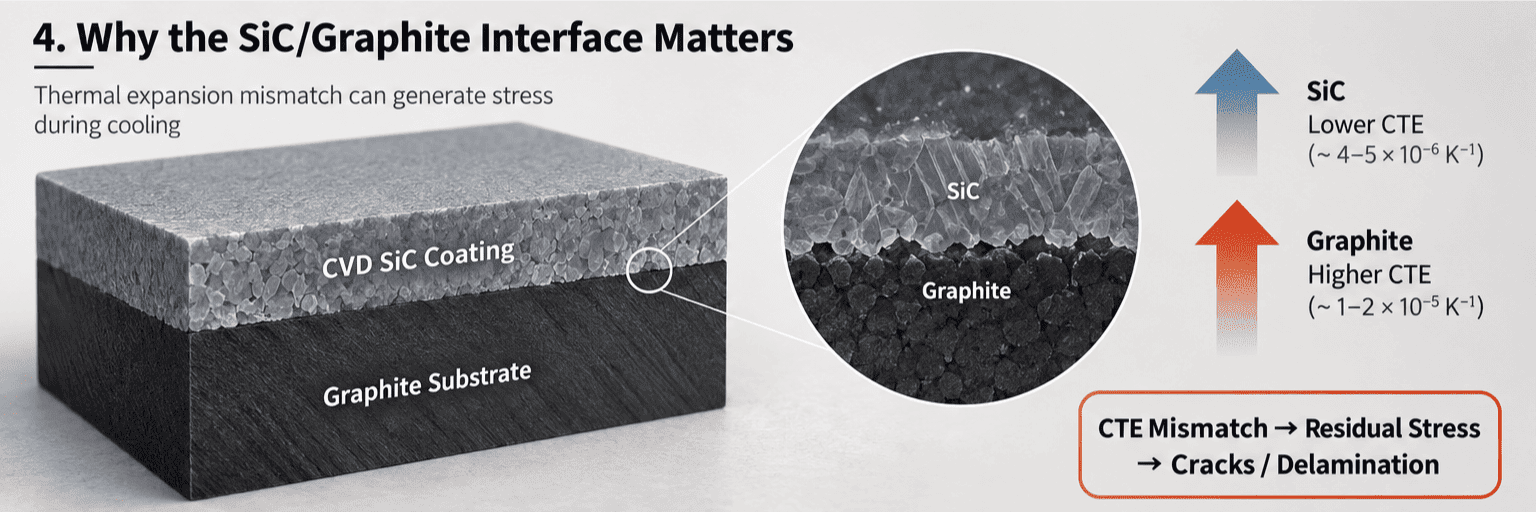

4. SiC/Graphite انٹرفیس کیوں اہمیت رکھتا ہے۔

SiC/گریفائٹ انٹرفیس زندگی بھر کوٹنگ کا ایک بڑا عامل ہے۔

SiC کو اعلی درجہ حرارت پر جمع کیا جاتا ہے، اور جزو بعد میں ایپیٹیکسی یا MOCVD کے دوران بار بار حرارت اور ٹھنڈک کا تجربہ کرتا ہے۔ چونکہ گریفائٹ اور ایس آئی سی یکساں طور پر نہیں پھیلتے ہیں، ٹھنڈک اور سائیکلنگ کے دوران تھرمل تناؤ پیدا ہوتا ہے۔

ناکامی کا آسان راستہ یہ ہے:

CTE مماثلت + بقایا تناؤ → مائکرو کریک → ڈیلامینیشن → ذرات / بے نقاب گریفائٹ

اس لیے اچھی کوٹنگ ڈیزائن کے لیے گریفائٹ گریڈ کی ضرورت ہوتی ہے جس میں مناسب تھرمل-توسیع رویے، کنٹرول شدہ سطح کی حالت اور جمع کرنے کے عمل کی ضرورت ہوتی ہے جو ضرورت سے زیادہ تناؤ سے بچتا ہے۔

ایک 2026سیرامکس انٹرنیشنلگریفائٹ پر CVD SiC کی جانچ کرنے والے مطالعہ نے یہ بھی ظاہر کیا کہ جمع ہونے والے درجہ حرارت کوٹنگ مائیکرو اسٹرکچر اور انٹرفیشل آسنجن کو متاثر کرتا ہے۔

موٹائی بھی اہمیت رکھتی ہے۔ ایک موٹی تہہ حفاظتی رکاوٹ کو بڑھا سکتی ہے، لیکن یہ جزو کے طول و عرض کو بھی بدل سکتی ہے اور جمع تناؤ کو بڑھا سکتی ہے۔ سیمی کنڈکٹر حصوں کے لیے، کوٹنگ کی موٹائی کو جیومیٹری، چپٹا پن، سطح کی تکمیل اور متوقع تھرمل سائیکلوں کے ساتھ مل کر سمجھا جانا چاہیے۔

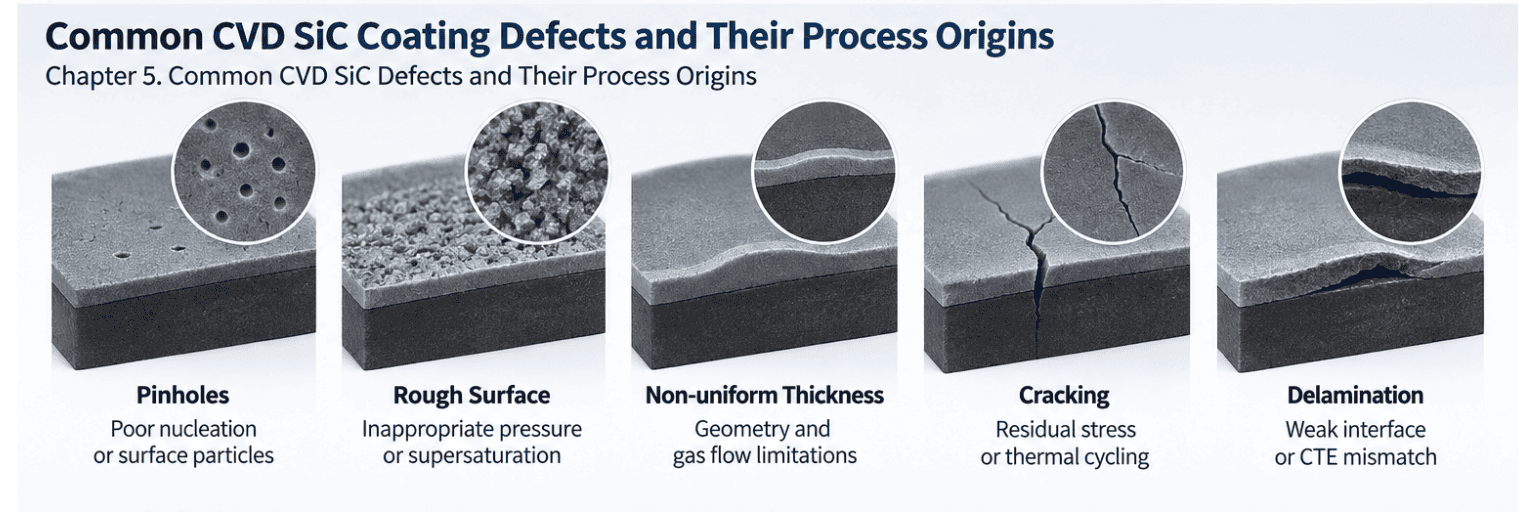

5. عام CVD SiC نقائص اور ان کے عمل کی ابتدا

کوٹنگ کے نقائص کو ظاہر ہونے والی علامت کو اس کی نشوونما کے طریقہ کار سے جوڑ کر بہتر طور پر سمجھا جاتا ہے۔

قدم، کونے، اندھے حصے اور ویفر جیبیں گیس کے بہاؤ میں خلل ڈال سکتی ہیں۔ اگر ری ایکٹو پرجاتیوں کو ڈھال والے علاقے تک پہنچنے سے پہلے ختم کر دیا جاتا ہے، تو مقامی جمع ہونے کی شرح گر سکتی ہے۔ اس کے برعکس، مقامی طور پر اعلی سطح پر ہونے سے کھردری یا خرابی کا شکار ترقی کو فروغ مل سکتا ہے۔

مقصد سب سے زیادہ جمع کرنے کی شرح نہیں ہے۔ سیمی کنڈکٹر کوٹنگ کے درمیان توازن کی ضرورت ہوتی ہے۔کثافت، پاکیزگی، سٹوچیومیٹری، سطح کی کھردری، موٹائی یکسانیت اور انٹرفیس کی سالمیت.

یہ خاص طور پر ملٹی جیبی MOCVD کیریئرز اور epitaxy susceptors کے لیے اہم ہے، جہاں ایک ہی جزو میں مختلف مقامی بہاؤ کے حالات موجود ہو سکتے ہیں۔

6. سی وی ڈی کوٹنگ سے لے کر سیمی کنڈکٹر گریڈ کے اجزاء تک

جمع کرنے کے بعد، کوٹنگ کو الگ تھلگ مواد کی بجائے تیار شدہ جزو کے حصے کے طور پر جانچنا چاہیے۔

درخواست پر منحصر ہے، اہلیت میں شامل ہوسکتا ہے:

l Dغیر معمولی معائنہ اور چپٹا پن؛

l Cاوٹنگ کی موٹائی اور موٹائی کی یکسانیت؛

l Sسطح کی کھردری؛

l Mدراڑ، پن ہولز یا غیر معمولی دانوں کے لیے آئیکروسکوپی؛

l Pہیس یا مائکرو اسٹرکچر تجزیہ؛

l Purity کی تصدیق؛

l Tریس ایبلٹی اور معائنہ کی دستاویزات۔

epitaxy اور MOCVD کے لیے، کوٹنگ کو حقیقی عمل کے ماحول میں بھی زندہ رہنا چاہیے۔ ایک کوٹنگ جو جمع کرنے کے فوراً بعد قابل قبول نظر آتی ہے بار بار تھرمل سائیکلوں، جارحانہ صفائی کی کیمسٹری یا مقامی ری ایکٹر کے حالات میں اب بھی تنزلی ہو سکتی ہے۔

لہذا انجینئرنگ سلسلہ کا خلاصہ اس طرح کیا جا سکتا ہے:

CVD نسخہ → کوٹنگ کا ڈھانچہ → انٹرفیس کا معیار → اجزاء جیومیٹری → تھرمل / کیمیائی استحکام → ویفر پروسیس کی کارکردگی

یہ تعلق اس بات کی وضاحت کرتا ہے کہ کیوں CVD SiC کوٹنگ کا استعمال کرتے ہوئے وضاحت کی جانی چاہئے۔صرف برائے نام کوٹنگ موٹائی کے بجائے کارکردگی سے متعلقہ پیرامیٹرز.

ایک سسپٹر یا ویفر کیریئر کے لیے، کوٹنگ کوالٹی کو بالآخر گریفائٹ کوالٹی، پریزیشن مشیننگ اور جزو جیومیٹری کے ساتھ مل کر کام کرنا پڑتا ہے تاکہ مستحکم تھرمل رویے، کم آلودگی اور دوبارہ قابل سیمی کنڈکٹر پروسیسنگ کو سپورٹ کیا جا سکے۔

عمومی سوالنامہ / آر ایف کیو

1. گریفائٹ پر CVD SiC کوٹنگ کے لیے عام طور پر کون سا پیش خیمہ استعمال کیا جاتا ہے؟
Methyltrichlorosilane (MTS) کا وسیع پیمانے پر مطالعہ کیا جاتا ہے کیونکہ اس میں سلکان اور کاربن دونوں ہوتے ہیں۔ اصل پروڈکشن کیمسٹری اور جمع کرنے کی ترکیبیں مینوفیکچرر، ری ایکٹر اور ایپلیکیشن کے لحاظ سے مختلف ہوتی ہیں۔

2. گریفائٹ پر CVD SiC جمع کرنے کے لیے کیا درجہ حرارت استعمال کیا جاتا ہے؟
تجارتی اور تحقیقی عمل عام طور پر 1,200 ° C سے اوپر کام کرتے ہیں، لیکن زیادہ سے زیادہ درجہ حرارت ری ایکٹر کے ڈیزائن، دباؤ، پیشگی کیمسٹری، گریفائٹ گریڈ اور مطلوبہ کوٹنگ ڈھانچہ پر منحصر ہوتا ہے۔

3. SiC کوٹنگ کی موٹائی کی یکسانیت کو کیا کنٹرول کرتا ہے؟
گیس کا بہاؤ، دباؤ، اجزاء کی جیومیٹری، جمع کرنے کا وقت، درجہ حرارت کی تقسیم اور پیشگی نقل و حمل تمام معاملات۔ گہری جیبیں، کونے اور ڈھال والی سطحیں خاص طور پر مقامی بڑے پیمانے پر منتقلی کے حالات کے لیے حساس ہوتی ہیں۔

4. CVD SiC کوٹنگ کیوں کریک یا ڈیلامینیٹ ہو سکتی ہے؟
عام تعاون کرنے والوں میں بقایا تناؤ، گریفائٹ/SiC CTE کی مماثلت، انٹرفیس کی ناکافی تیاری، کوٹنگ مائیکرو اسٹرکچرل نقائص اور بار بار تھرمل سائیکلنگ شامل ہیں۔

5. CVD SiC کوٹنگ RFQ کے لیے کون سی معلومات فراہم کی جانی چاہیے؟
2D ڈرائنگ یا 3D ماڈل، اجزاء کا فنکشن، ری ایکٹر ماڈل، عمل کے حالات، گریفائٹ کی ضرورت، کوٹنگ کی موٹائی، سطح کی کھردری، جہتی رواداری، معائنہ کی ضروریات اور مطلوبہ مقدار فراہم کریں۔

حوالہ جات

1. ایس جی ایل کاربن۔SIGRAFINE® SiC کوٹنگ - isostatic گریفائٹ پر CVD SiC جمع، کوٹنگ کا درجہ حرارت اور تھرمل ایکسپینشن میچنگ۔

2. Huo، Y. et al.گریفائٹ سبسٹریٹس پر CVD-SiC کوٹنگز میں پروسیس اسٹرکچر-پراپرٹی کے ارتباط کا مطالعہ۔ سائنسی رپورٹس، جلد 16، آرٹیکل 4150، 2026۔

3. ما، کیو وغیرہ۔گریفائٹ سبسٹریٹس پر CVD-SiC کوٹنگز کا انٹرفیشل آسنجن: مائیکرو اسٹرکچر اور مکینیکل خصوصیات میں درجہ حرارت کا کردار۔ سیرامکس انٹرنیشنل، جلد 52، 2026۔

4. جھو، ڈی، ہنگ، پی، براؤن، پی، سہائی، وائی۔کیمیائی بخارات کے جمع ہونے سے گریفائٹ پر اگنے والی سلکان کاربائیڈ کوٹنگز کی خصوصیت۔ مواد پروسیسنگ ٹیکنالوجی کے جرنل، جلد 48، 1995۔
