سلیکن کاربائیڈ (SiC) کوٹنگ کیا ہے؟ پراپرٹیز، سی وی ڈی پروسیس اور ایپلی کیشنز

تفصیل کا خلاصہ

A سلکان کاربائیڈ کوٹنگ (SiC کوٹنگ)ایک گھنی SiC تہہ ہے جو ایک جزو کی سطح پر جمع ہوتی ہے، عام طور پر اعلی پاکیزگی والی گریفائٹ، ایک کیمیائی طور پر مزاحم اور تھرمل طور پر مستحکم عمل انٹرفیس بنانے کے لیے۔ سیمی کنڈکٹر آلات میں، کوٹنگ عام طور پر تیار کی جاتی ہے۔کیمیائی بخارات کا ذخیرہ (CVD).

اس کی کارکردگی کے مشترکہ نظام سے آتا ہےگریفائٹ سبسٹریٹ، سی وی ڈی سی سی پرت، جزو جیومیٹری اور ری ایکٹر ماحول.

1. سلکان کاربائیڈ کوٹنگ کیا ہے؟

گریفائٹ بڑے پیمانے پر سیمی کنڈکٹر ہاٹ زون حصوں کے لیے استعمال ہوتا ہے کیونکہ یہ مشینی اور تھرمل طور پر مستحکم ہے۔ تاہم، ننگی گریفائٹ پروسیسنگ گیسوں کے ساتھ رد عمل ظاہر کر سکتا ہے، آکسائڈائز کر سکتا ہے، نجاست کو چھوڑ سکتا ہے یا سطح کے گرنے کے ساتھ ہی ذرات پیدا کر سکتا ہے۔

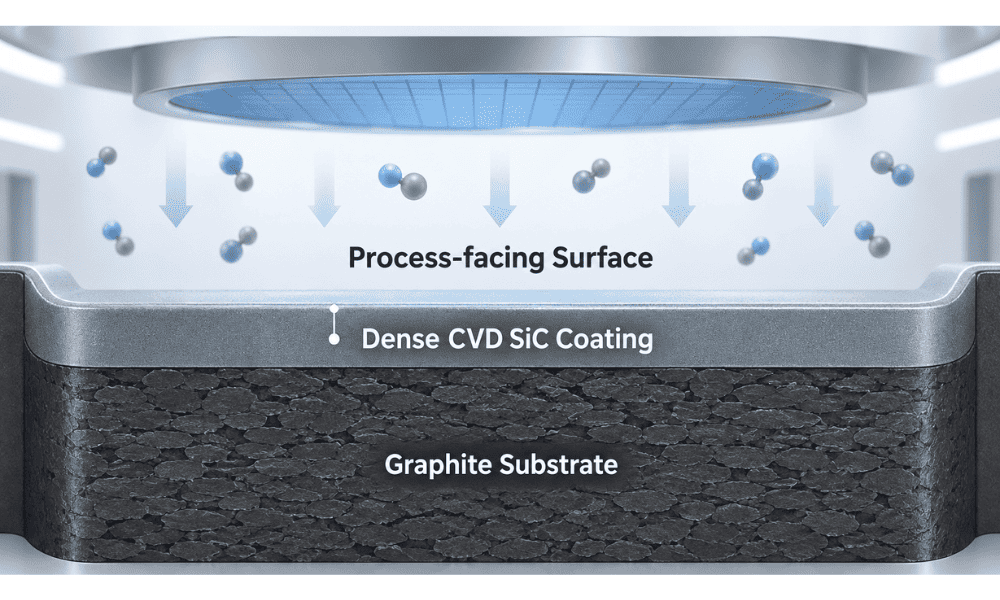

CVD SiC سطح کی اس حالت کو تبدیل کرتا ہے۔ سلکان کاربائیڈ کو مشینی گریفائٹ باڈی پر ایک گھنے پولی کرسٹل لائن کے طور پر جمع کیا جاتا ہے، جس سے گریفائٹ اور عمل کے ماحول کے درمیان رکاوٹ پیدا ہوتی ہے۔

پروسیس گیس / ویفر → گھنے CVD SiC سطح → SiC/Graphite انٹرفیس → ہائی پیوریٹی گریفائٹ باڈی

گریفائٹ ساختی جسم، تھرمل ماس اور مشینی صلاحیت فراہم کرتا ہے۔ SiC عمل کا سامنا کرنے والی سطح فراہم کرتا ہے۔ انٹرفیس کو جمع، ٹھنڈک اور بار بار ری ایکٹر سائیکلوں سے زندہ رہنا چاہیے۔

SGL کاربن تجارتی SiC کوٹنگز کو گھنے، پہننے اور سنکنرن مزاحم CVD تہوں کے طور پر بیان کرتا ہے جو isostatic graphite پر جمع ہوتا ہے، جس میں ایپلی کیشنز سیمی کنڈکٹر کرسٹل گروتھ، سلکان/SiC ایپیٹیکسی اورMOCVD.

یہی وجہ ہے کہ سیمی کنڈکٹر گریڈ SiC لیپت حصوں کا جائزہ لیا جانا چاہئے۔انجنیئر مواد کے نظام، بجائے اس کے کہ صرف "کوٹنگ کے ساتھ گریفائٹ"۔

CVD SiC کوٹنگ بمقابلہ ٹھوس SiC

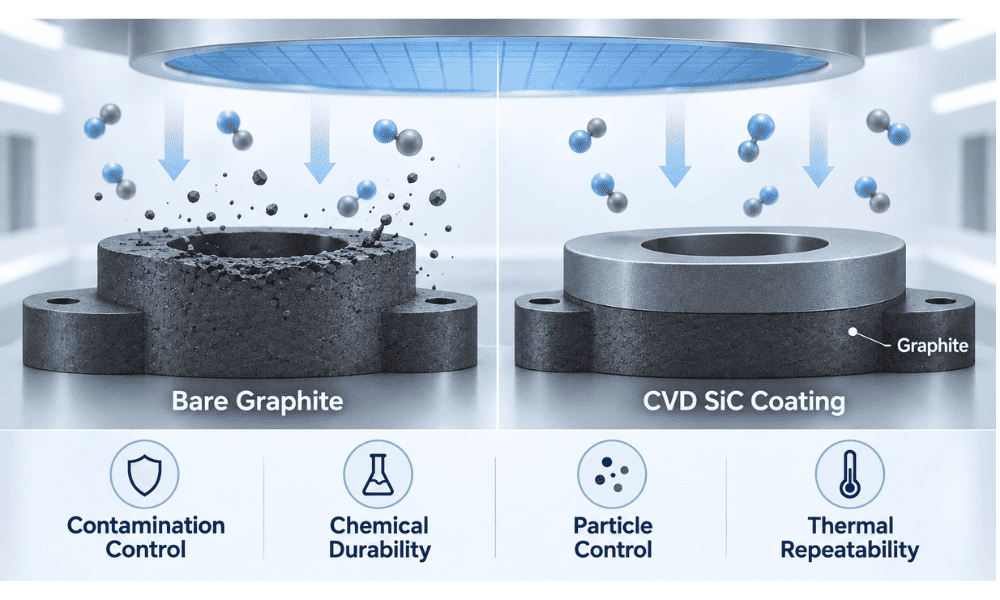

2. سیمی کنڈکٹر کے آلات میں گریفائٹ کو SiC کے ساتھ کیوں لیپت کیا جاتا ہے؟

مقصد یہ ہے کہ گریفائٹ کے مینوفیکچرنگ اور تھرمل فوائد کو ایک ایسی سطح کے ساتھ جوڑنا ہے جو سیمی کنڈکٹر کی ضروریات کے لیے موزوں ہو۔

گریفائٹ سسپٹر یا ویفر کیریئر کو سخت رواداری اور پیچیدہ جیب میں مشین بنایا جا سکتا ہے۔ CVD SiC پھر گیسوں اور صفائی کے عمل کے سامنے آنے والی سطح کی حفاظت کرتا ہے۔ یہ مجموعہ چار بڑے خدشات کو دور کرتا ہے۔

آلودگی کنٹرول۔ایک گھنی، اعلیٰ پاکیزگی والی سطح بنیادی گریفائٹ کو ویفر ماحول سے الگ کرنے میں مدد کرتی ہے۔

کیمیائی استحکام۔Epitaxy اور MOCVD جارحانہ پیشرو اور صفائی کی کیمسٹری کا استعمال کرتے ہیں؛ ایس آئی سی بے نقاب گریفائٹ کے مقابلے میں مزاحمت کو بہتر بناتا ہے۔

پارٹیکل کنٹرول۔دراڑیں، چھیلنا یا سطح کا انحطاط ذرہ کا ذریعہ بن سکتا ہے، لہذا کوٹنگ کی سالمیت براہ راست صفائی کے عمل کے لیے اہم ہے۔

تھرمل ریپیٹ ایبلٹی۔Susceptors اور کیریئرز ری ایکٹر تھرمل فیلڈ کا حصہ ہیں۔ ان کی جیومیٹری اور سطح کی حالت کو مستحکم رہنا چاہیے تاکہ ویفر کا درجہ حرارت دوبارہ قابل تکرار رہے۔

مرسن اعلی درجہ حرارت، ہائی ویکیوم، جارحانہ گیس کے پیش خیمہ، آلودگی پر قابو پانے اور تیزاب کی صفائی کے خلاف مزاحمت کو epitaxy اور MOCVD میں استعمال ہونے والے گریفائٹ آلات کے لیے کلیدی آپریٹنگ ضروریات کے طور پر شناخت کرتا ہے۔ یہ کوٹنگ کی سالمیت کے لیے اہم کے طور پر گریفائٹ/SiC CTE مطابقت کو بھی نمایاں کرتا ہے۔

یہ بتاتا ہے کہ کوٹنگ کے معیار کو کیوں الگ نہیں کیا جا سکتاگریفائٹ کا معیار، جہتی درستگی یا ری ایکٹر کے حالات. ایک مسخ شدہ یا ناقص ڈیزائن کردہ جزو پر کیمیاوی طور پر بہترین SiC پرت اب بھی خراب عمل کی کارکردگی فراہم کر سکتی ہے۔

3. سی وی ڈی سلکان کاربائیڈ کوٹنگ کیسے تیار کی جاتی ہے؟

ایک عام مینوفیکچرنگ چین ہے:

گریفائٹ کا انتخاب → درستگی مشینی → پیوریفیکیشن → سطح کی تیاری → CVD SiC جمع → معائنہ

گریفائٹ کو پاکیزگی، مائیکرو اسٹرکچر اور تھرمل رویے کے لیے منتخب کیا جاتا ہے، پھر کوٹنگ سے پہلے مشینی کی جاتی ہے کیونکہ چپٹا پن، جیب کی گہرائی اور کنارے کی جیومیٹری حتمی طول و عرض اور کوٹنگ کی یکسانیت کو متاثر کرتی ہے۔

CVD کے دوران، گیس کے پیشرو ایک اعلی درجہ حرارت والے ری ایکٹر میں داخل ہوتے ہیں۔ رد عمل والی نسلیں گریفائٹ کی سطح تک پہنچتی ہیں، جہاں SiC نیوکلیٹس اور ایک مسلسل پرت میں بڑھ جاتی ہے۔

SGL کاربن عام طور پر تقریباً SIC جمع کرنے والے درجہ حرارت کی اطلاع دیتا ہے۔1,200–1,300°Cاس کے تجارتی کوٹنگ کے عمل کے لیے۔ یہ ایک کوٹنگ سسٹم کے لیے β-SiC، یا کیوبک 3C-SiC کی رپورٹ کرتا ہے۔

CVD-SiC-coated graphite susceptors پر حالیہ تحقیق مزید یہ ظاہر کرتی ہے کہ کوٹنگ کا ڈھانچہ پروسیسنگ کے حالات پر مضبوطی سے انحصار کرتا ہے۔

ایک 2026سائنسی رپورٹسمطالعہ سے جمع کی تحقیقات کی1,100 سے 1,350 ° Cدباؤ اور H₂/MTS تناسب میں تبدیلیوں کے ساتھ۔ محققین نے کوٹنگ مورفولوجی، کھردری، سٹوچیومیٹری اور سختی میں نمایاں تبدیلیوں کا مشاہدہ کیا، جس کے درمیان تعلق کا مظاہرہ کیا گیا:

CVD پیرامیٹرز → SiC مائکرو اسٹرکچر → کوٹنگ پراپرٹیز → اجزاء کی کارکردگی.

انجینئرنگ کا اہم سبق یہ ہے۔"CVD SiC" ایک مقررہ مواد نہیں ہے۔.

ایک تصریح جیسے:

"100 μm SiC کوٹنگ"

صرف موٹائی بیان کرتا ہے۔

یہ مکمل طور پر وضاحت نہیں کرتا:

l پاکیزگی

l porosity

l اناج کی ساخت؛

l سطح کی کھردری؛

l کوٹنگ کی یکسانیت؛

l انٹرفیس کا معیار؛

l بقایا کشیدگی.

سیمی کنڈکٹر آلات کے لیے، وہ عوامل برائے نام موٹائی کے طور پر اہم ہو سکتے ہیں۔

کوٹنگ کے عام نقائص

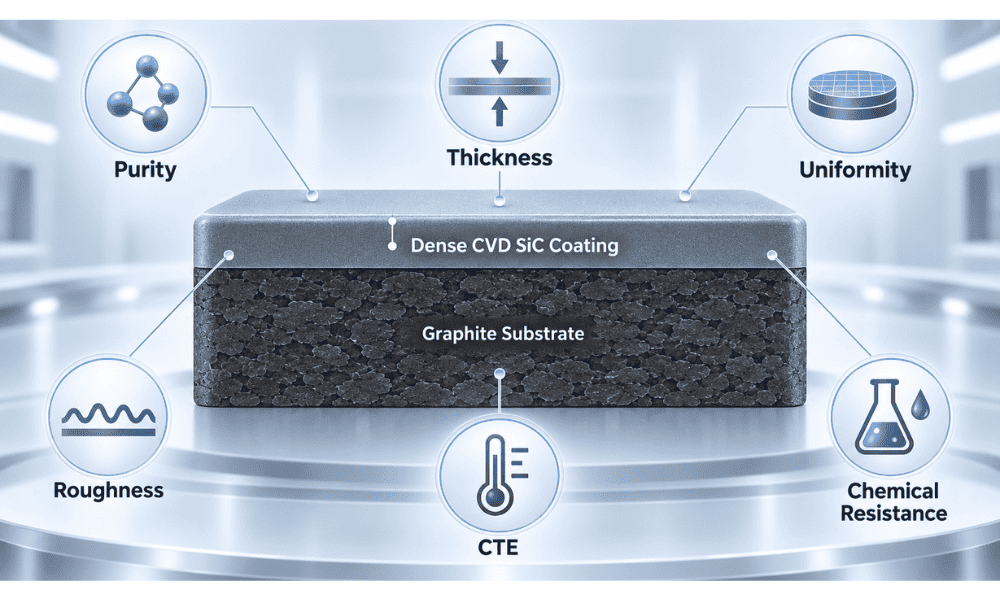

4. کون سی سی کوٹنگ کی خصوصیات سب سے زیادہ اہمیت رکھتی ہیں؟

سیمی کنڈکٹر کے استعمال کے لیے، سب سے زیادہ مفید خصوصیات وہ ہیں جو آلودگی کے کنٹرول، عمل کے استحکام اور جزو کی زندگی بھر سے منسلک ہیں۔

ایک عوامی تجارتی بینچ مارک کے طور پر، SGL کاربن ایک SiC کوٹنگ کے لیے رپورٹ کرتا ہے جس کی بڑی کثافت تقریباً3.2 g/cm³کی سختی40 جی پی اےکی تھرمل توسیع4.3 × 10^-6 K^-1100–600 ° C سے اور ایک عام کوٹنگ کی موٹائی100 μm. یہ اقدار عالمگیر سیمی کنڈکٹر وضاحتوں کے بجائے مثالیں ہیں۔

دو پیرامیٹرز خاص توجہ کے مستحق ہیں:کوٹنگ کی موٹائی اور سی ٹی ای.

1. ایک موٹی SiC کوٹنگ خود بخود بہتر نہیں ہے۔

اضافی موٹائی ایک بڑی حفاظتی رکاوٹ فراہم کر سکتی ہے، لیکن یہ جزو کے طول و عرض کو بھی بدل سکتی ہے اور جمع شدہ بقایا تناؤ کو بڑھا سکتی ہے۔ یہ susceptors کے لئے اہم ہو جاتا ہے اورویفر کیریئرزجہاں جیب کی گہرائی، چپٹا پن اور کنارے جیومیٹری عمل کے لیے اہم ہیں۔

2. CTE ملاپ بھی اتنا ہی اہم ہے۔

SiC کو اعلی درجہ حرارت پر جمع کیا جاتا ہے اور پھر گریفائٹ سبسٹریٹ کے ساتھ مل کر ٹھنڈا ہوتا ہے۔ اگر SiC اور گریفائٹ مختلف طریقے سے پھیلتے اور معاہدہ کرتے ہیں، تو انٹرفیس کے قریب مکینیکل تناؤ پیدا ہوتا ہے۔

ناکامی کا آسان راستہ یہ ہے:

سی ٹی ای کی مماثلت → بقایا تناؤ → مائیکرو کریک → کریک پروپیگیشن → ڈیلامینیشن → ذرات / بے نقاب گریفائٹ

یہ طریقہ کار بتاتا ہے کہ کوٹنگ کی ناکامی کو ہمیشہ صرف موٹائی میں اضافہ کر کے کیوں حل نہیں کیا جا سکتا۔

ایک 2026سیرامکس انٹرنیشنلمطالعہ نے خاص طور پر 1,260 ° C، 1,280 ° C اور 1,320 ° C پر گریفائٹ پر جمع ہونے والے SiC کی تحقیقات کی اور پایا کہ جمع ہونے والے درجہ حرارت نے مائکرو اسٹرکچر اور انٹرفیشل آسنجن کو متاثر کیا۔

لہذا، کوٹنگ کے معیار کو ان کے امتزاج سے پرکھا جانا چاہئے:

پیوریٹی + مائکرو اسٹرکچر + یکسانیت + انٹرفیس کی سالمیت + جیومیٹری

اکیلے موٹائی کے بجائے.

5. SiC- Coated Graphite کہاں استعمال ہوتا ہے، اور اسے کیسے منتخب کیا جانا چاہیے؟

سب سے مضبوط ایپلی کیشنز ایسے اجزاء ہیں جو اعلی درجہ حرارت، رد عمل کیمسٹری اور سخت ویفر سطح کی ضروریات کا سامنا کرتے ہیں.

1. سلکان ایپیٹیکسی

گرمی کی منتقلی میں حصہ لینے کے دوران SiC-coated graphite susceptors wafers کو سپورٹ کرتے ہیں۔ چپٹا پن، جیب جیومیٹری، کوٹنگ کی یکسانیت اور سطح کی حالت ویفر کے درجہ حرارت اور ایپیٹیکسیل یکسانیت کو متاثر کر سکتی ہے۔

لہذا کوٹنگ ایک وسیع تر تھرمل سسٹم کا حصہ ہے:

ہیٹر / توانائی کا ذریعہ → سسپٹر → ویفر تھرمل باؤنڈری → ویفر کا درجہ حرارت → ایپیٹیکسیل گروتھ

2. سلکان کاربائیڈ ایپیٹیکسی

SiC ایپیٹیکسی خاص طور پر تھرمل فیلڈ میٹریل پر تقاضوں کا تقاضا کرتی ہے۔ susceptors، انگوٹھیوں اور متعلقہ اجزاء کو بار بار اعلی درجہ حرارت کے آپریشن کے ذریعے کیمیائی استحکام، کم آلودگی اور جہتی مستقل مزاجی کو برقرار رکھنا چاہیے۔

3. GaN اور LED MOCVD

MOCVD ویفر کیریئرز اور سیٹلائٹ پلیٹ فارم پیشگی سے بھرپور ماحول میں کام کرتے ہیں جہاں کیریئر کے درجہ حرارت کی تقسیم پورے ویفر میں ترقی کے حالات کو متاثر کرتی ہے۔

کیریئر جیومیٹری یا سطح کی حالت میں تبدیلیاں ان میں تغیرات کا باعث بن سکتی ہیں:

l ویفر درجہ حرارت؛

l ترقی کی شرح؛

l فلم کی موٹائی؛

l ساخت؛

l ویفر سے ویفر کی یکسانیت۔

مرسن خاص طور پر اعلیٰ پاکیزگی والے SiC کوٹڈ گریفائٹ، یکساں تھرمل رویے، جارحانہ گیسوں کے خلاف مزاحمت اور اندرونی کیمیائی صفائی کے خلاف پائیداری کو ایپیٹیکسی ایپلی کیشنز کے لیے اہم تقاضوں کے طور پر شناخت کرتا ہے۔

4. دیگر اعلی درجہ حرارت کے عمل

منتخب شدہ RTP/RTA، CVD، ALD اور دیگر تھرمل فیلڈ اجزاء بھی SiC-coated graphite کا استعمال کر سکتے ہیں جب درجہ حرارت، کیمسٹری، آلودگی کا خطرہ اور جیومیٹری اس کا جواز پیش کرے۔

انتخاب کے ساتھ شروع ہونا چاہئےری ایکٹر اور عمل، عام کوٹنگ کی تفصیلات نہیں ہیں۔

تعریف:

l عمل اور ری ایکٹر ماڈل؛

l ویفر سائز؛

l آپریٹنگ درجہ حرارت؛

l عمل اور گیسوں کی صفائی؛

l جزو ڈرائنگ؛

l گریفائٹ کی ضرورت؛

l اہم طول و عرض اور ہمواری؛

l کوٹنگ کی موٹائی؛

l سطح کی کھردری؛

l معائنہ کی ضروریات.

سب سے مفید RFQ ایک مرکزی سوال پوچھتا ہے:

اس جزو کو ری ایکٹر کے اندر کیا کرنا چاہیے؟

اس کے بعد SiC کوٹنگ کو الگ تھلگ مادی پیرامیٹر کے بجائے اصل مقصد کے ارد گرد بنایا جا سکتا ہے۔

epitaxy اور MOCVD کے لیے، مقصد صرف سب سے زیادہ دیرپا کوٹنگ نہیں ہے۔ یہ ایک جزو ہے جو مدد کرنے کے قابل ہے:

مستحکم ویفر درجہ حرارت + کم آلودگی + کم ذرہ پیدا کرنا + بار بار قابل ترقی + قابل پیش گوئی سروس لائف

6. اکثر پوچھے گئے سوالات

1. گریفائٹ پر سلکان کاربائیڈ کوٹنگ کا بنیادی مقصد کیا ہے؟

یہ گریفائٹ باڈی کی مشینی صلاحیت اور تھرمل فوائد کو برقرار رکھتے ہوئے ایک اعلی پاکیزگی، کیمیائی طور پر مزاحم عمل کی سطح بناتا ہے۔

2. سی وی ڈی کو SiC کوٹنگ کے لیے کیوں استعمال کیا جاتا ہے؟

CVD SiC کو پیچیدہ گریفائٹ سطحوں پر براہ راست بڑھنے کی اجازت دیتا ہے اور جمع کرنے کے عمل کو مناسب طریقے سے انجنیئر ہونے پر کوٹنگ کی ساخت، موٹائی اور یکسانیت پر کنٹرول فراہم کرتا ہے۔

3. کیا موٹی SiC کوٹنگ ہمیشہ بہتر ہوتی ہے؟

نہیں۔

4. SiC کوٹنگ کے ٹوٹنے یا ڈیلامینیٹ ہونے کی کیا وجہ ہے؟

عام شراکت داروں میں گریفائٹ/SiC CTE کی مماثلت، بقایا تناؤ، انٹرفیس کے نقائص، جمع کرنے کے نامناسب حالات اور بار بار تھرمل سائیکلنگ شامل ہیں۔

5. SiC-coated graphite RFQ کے لیے کونسی معلومات کی ضرورت ہے؟

ڈرائنگ، ری ایکٹر ماڈل، عمل، ویفر سائز، آپریٹنگ درجہ حرارت، عمل اور صفائی کی گیسیں، گریفائٹ کی ضرورت، کوٹنگ کی تفصیلات، اہم رواداری، معائنہ کے معیار اور مقدار فراہم کریں۔

کسٹم CVD SiC- Coated Graphite Component کی ضرورت ہے؟

VeTek سیمی کنڈکٹر سیمی کنڈکٹر ایپیٹیکسی اور متعلقہ ہائی ٹمپریچر پروسیسنگ ایپلی کیشنز کے لیے SiC کوٹڈ گریفائٹ اجزاء فراہم کرتا ہے۔

مناسب حل پر بات کرنے کے لیے اپنے ری ایکٹر کے ماڈل، اجزاء کی ڈرائنگ، گریفائٹ کی ضروریات، کوٹنگ کی وضاحتیں، آپریٹنگ حالات اور معائنہ کے معیارات کا اشتراک کریں۔

تکنیکی مشاورت کی درخواست کریں۔| اپنی ڈرائنگ جمع کروائیں۔

ہماری سلکان کاربائیڈ کوٹنگ پروڈکٹ کی رینج دریافت کریں۔

حوالہ جات

1. ایس جی ایل کاربن۔ SIGRAFINE® SiC کوٹنگز۔isostatic گریفائٹ پر CVD SiC کوٹنگز کے لیے تکنیکی ڈیٹا اور درخواست کی معلومات۔

2. مرسن۔ سیمی کنڈکٹر پراسیس کا سامان — الٹرا پیور گریفائٹ سلکان کاربائیڈ کے ساتھ لیپت۔epitaxy اور MOCVD ایپلی کیشنز کے لیے تکنیکی معلومات۔

3. Huo, Y., Qin, S., Chen, Y., et al. "گریفائٹ سبسٹریٹس پر CVD-SiC کوٹنگز میں پروسیس اسٹرکچر-پراپرٹی ارتباط کا مطالعہ۔"سائنسی رپورٹس، جلد 16، آرٹیکل 4150، 2026۔

4. ما، کیو، وغیرہ۔ "گریفائٹ سبسٹریٹس پر CVD-SiC کوٹنگز کی انٹرفیسیل آسنجن: مائکرو اسٹرکچر اور مکینیکل خصوصیات میں درجہ حرارت کا کردار۔"سیرامکس انٹرنیشنل، جلد 52، شمارہ 3، 2026، صفحہ 3711–3718۔
