ویفرز پر کیا ہے؟

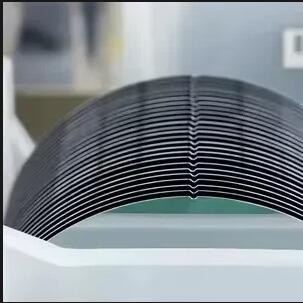

سلیکن ویفرزمربوط سرکٹس اور سیمیکمڈکٹر آلات کی بنیاد ہیں۔ ان کے پاس ایک دلچسپ خصوصیت ہے - اطراف میں فلیٹ کناروں یا چھوٹے چھوٹے نالیوں میں .یہ کوئی عیب نہیں ہے ، بلکہ جان بوجھ کر ڈیزائن کیا گیا فنکشنل مارکر ہے۔در حقیقت ، یہ نشان پورے مینوفیکچرنگ کے پورے عمل میں ایک دشاتی حوالہ اور شناخت کے نشان کے طور پر کام کرتا ہے۔

ابتدائی دنوں میں ، ویفرز زیادہ تر "فلیٹ" کو مارکر کے طور پر استعمال کرتے تھے ، جس کا مطلب ہے سرکلر کنارے پر ایک مختصر سیدھا طبقہ گراؤنڈ۔ ان فلیٹوں کی پوزیشن اور تعداد کو کرسٹل واقفیت اور ڈوپنگ اقسام میں فرق کرنے کے لئے استعمال کیا گیا تھا۔ جیسے جیسے ویفر کے سائز میں اضافہ ہوا اور عمل کی صحت سے متعلق بہتر ہوا ، مرکزی دھارے میں 200 ملی میٹر اور 300 ملی میٹر ویفرز نے بڑے پیمانے پر ایک چھوٹے سے آرک کے سائز کے نشان کے ڈیزائن پر بڑے پیمانے پر معیاری بنایا ہے۔ اس نشان کی پوزیشن کو معیارات کے ذریعہ بیان کیا گیا ہے اور یہ ایک مقررہ واقفیت پر واقع ہے ، جو ویفر کے کرسٹل واقفیت (مثال کے طور پر <10> یا <111>) کی نشاندہی کرنے کے لئے استعمال ہوتا ہے اور اس کے بعد کے سامان کے لئے ایک مشترکہ حوالہ نقطہ فراہم کرنے کے لئے استعمال ہوتا ہے۔

ویفر نشان کا کیا کام ہے؟

• سب سے پہلے ، یہ ویفر سیدھ کے لئے ایک حوالہ فراہم کرتا ہے۔ کلیدی اقدامات جیسے لتھوگرافی ، اینچنگ اور آئن امپلانٹیشن کے لئے متعدد پیٹرن پرتوں کو اسٹیک کرنے کی ضرورت ہوتی ہے۔ اگر ہر پرت کا کوآرڈینیٹ سسٹم مستقل نہیں ہے تو ، حتمی آلات کو غلط اور ختم کردیا جائے گا۔ نشان کی پوزیشن کا پتہ لگانے سے ، سامان تیزی سے ایک متحد کوآرڈینیٹ سسٹم قائم کرسکتا ہے اور پھر عین مطابق اوورلی کو حاصل کرنے کے لئے سیدھ کے نشانات کا استعمال کرسکتا ہے۔
• دوسرا ، یہ معلومات کو انکوڈ کرتا ہے۔ مختلف کرسٹل واقفیت اور مختلف ڈوپنگ اقسام (جیسے پی قسم اور این ٹائپ) میں واضح مادی خصوصیات اور ڈیزائن کے تحفظات ہیں۔ پچھلے رخ کے نشانات اور دیگر ذرائع کے ساتھ مل کر ، نوچ واقفیت ، پروڈکشن لائن کو خود کار طریقے سے ہینڈلنگ اور چھانٹنے کے دوران ویفرز کی شناخت کرنے کی اجازت دیتی ہے ، جس سے مختلف مصنوعات کی اقسام کے مابین مکس اپ سے گریز ہوتا ہے۔
• تیسرا ، یہ خودکار ہینڈلنگ میں حفاظت کو یقینی بناتا ہے۔ جدید FABS روبوٹ ہتھیاروں اور خودکار میٹریل ہینڈلنگ سسٹم (AMHS) کا وسیع استعمال کرتے ہیں۔ یہ سسٹم سامنے/پچھلے حصے اور ویفر کے وافر کی واقفیت کا تعین کرنے کے لئے نشان پر انحصار کرتے ہیں ، جس سے غلط بوجھ یا پلٹنا پڑتا ہے جس سے دوسری صورت میں پیداوار میں نقصان ہوتا ہے۔

ڈیوائس اور پروسیس انجینئرز کے ل a ، ایک ویفر پر نشان اہمیت کا حامل ہوسکتا ہے ، لیکن یہ پری پیکجنگ ٹیسٹ تک پوری طرح سے کرسٹل پلنگ ، ایپیٹیکسی اور ویفر تانے بانے سے پوری پروسیس چین سے گزرتا ہے۔ جب بھی "سمت" شامل ہوتی ہے - کرسٹل واقفیت ، ترتیب کی سیدھ ، تناؤ کا رخ ، یا یہاں تک کہ کچھ بجلی کے آلات کی ساخت کا ڈیزائن - یہ چھوٹا ہندسی مارکر تقریبا ہمیشہ پس منظر میں ہوتا ہے۔ ایک بار جب آپ نشان کے کردار کو سمجھ جائیں تو ، اس کی پیروی کرنا بہت آسان ہوجاتا ہے کہ کس طرح ایک ویفر پروڈکشن لائن کے ذریعے "حرکت کرتا ہے" اور ہر عمل کے مرحلے میں سلیکن کے اس ٹکڑے کے آس پاس اپنے کوآرڈینیٹ سسٹم کو کس طرح تیار کرتا ہے۔
